鼠标滚轮放大缩小的是第四象限的内容。
按住中键拖动也能放大缩小。
导入网表
【File】【Import】【Logic/Netlist】

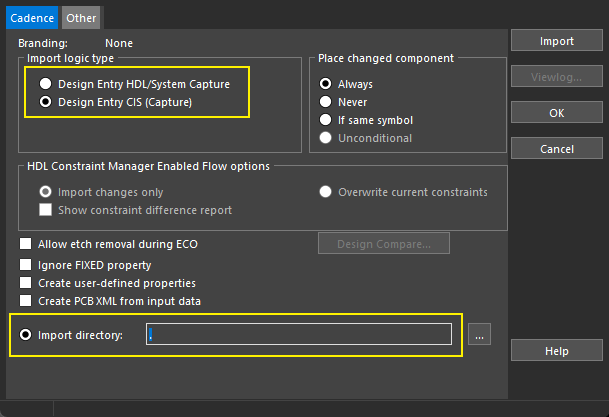

导入 Allegro 第一方网表
有时候，网表没问题，但是失败，多导几遍就行了。
放置元器件
网表导入成功后，此时PCB上是看不见任何封装的，需要先放置才能操作。
后台批量放置

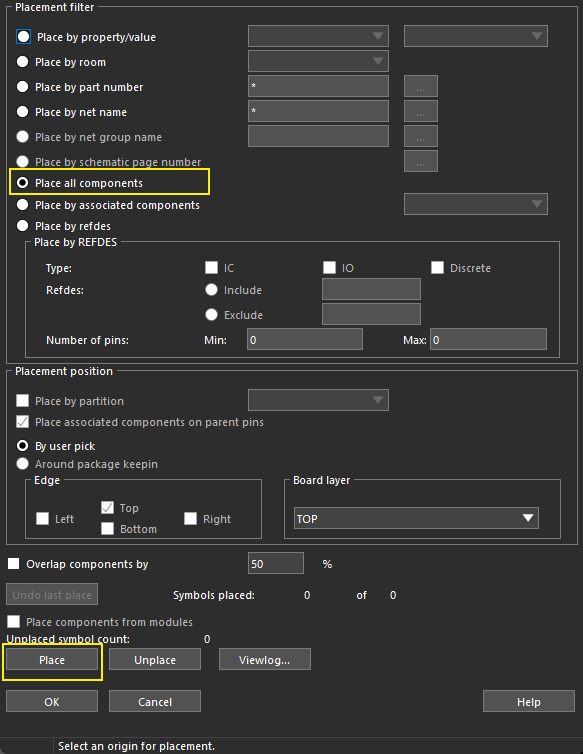

【Place】【Quickplace】
手动放置

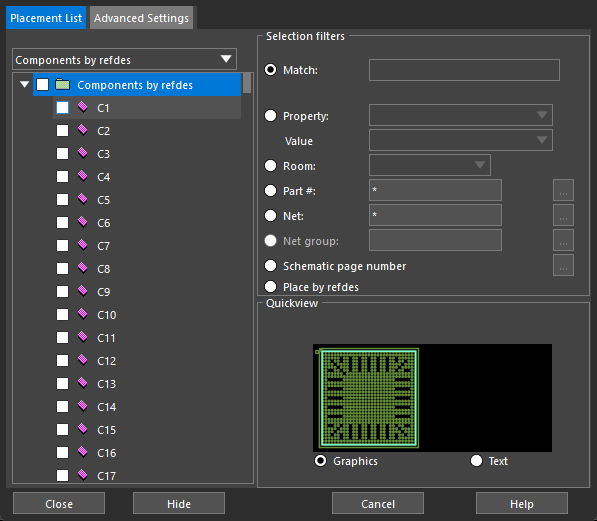

1、调出手动放置元器件界面

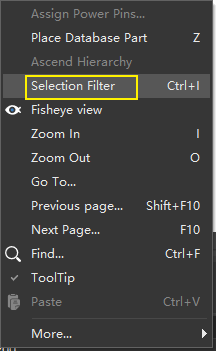

2、原理图只选择器件
OrCAD 与 Allegro 交互
两个软件交互，必须满足的条件：
不得包含特殊字符和中文：
原理图库名称
项目名称
软件安装路径
OrCAD 和 Allegro 都开启交互
必须是第一方网表
PCB文件和原理图文件在同一路径下

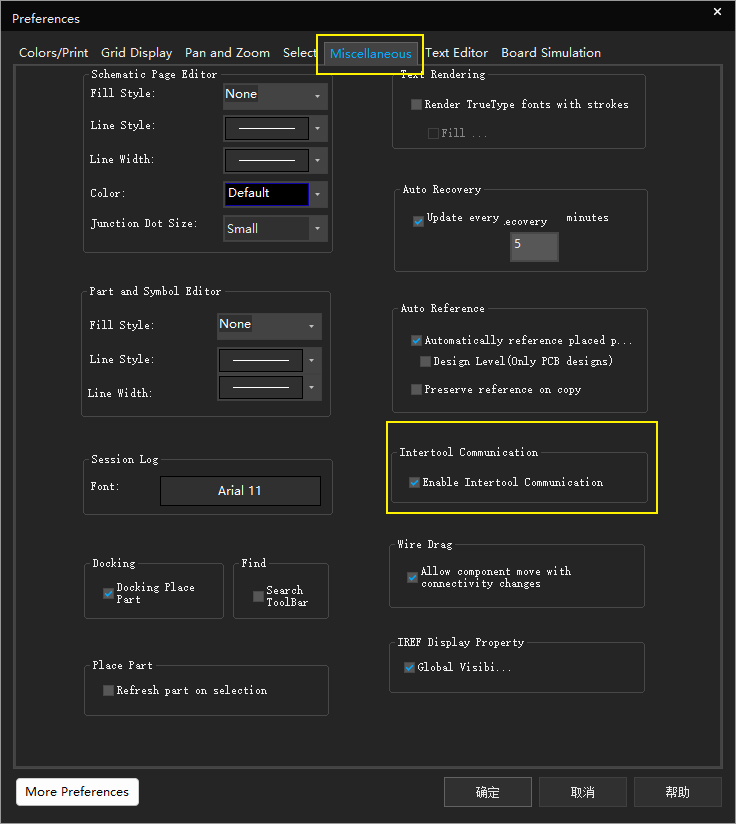

OrCAD 开启交互：

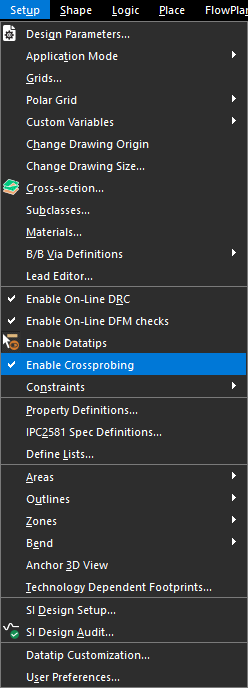

Allegro 开启交互：
模块化布局交互步骤：

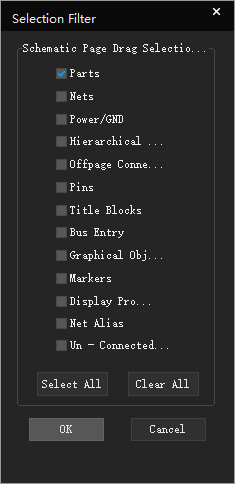

（1）OrCAD筛选条件
只能选择元器件，否则会卡死！
（2）Allegro中执行移动命令
在 OrCAD 中选择元器件，此时Allegro中的对应元件会高亮并且可移动。
交互常用于手动放置：
全部放置移动也行，得手动整理。
Allegro 不能像AD按绘制区域放置、Pads的分散那样，只能移到一边，手动整理。
