网表导入
（1）打开Logic和Layout，Layout打开一个PCB文件。

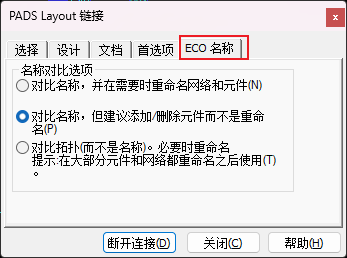

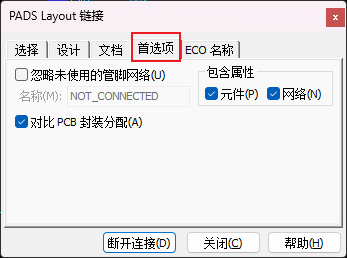

（2）设置

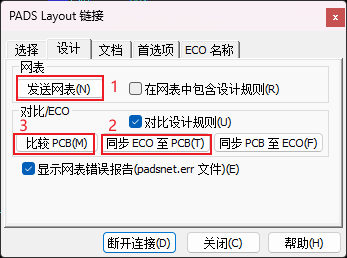

（3）发送网表
同步ECO至PCB：将原理图工程变更（ECO）同步到PCB中，使设计保持一致性。
比较PCB：比较当前PCB版本和上版本的差异之处。
网表导入后元件消失问题

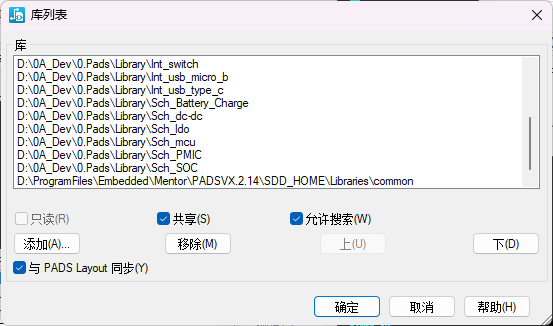

（1）第一种情况：Logic和Layout的库没同步，Logic有的库Layout却没有。
【与Layout同步】的意思是：同步到Layout
（2）第二种情况
虽然在原理图中元件设置了PCB封装，但是在库中元件没设置默认的封装。
设置好默认封装后，重新导入网表。
常见错误
发送网表时在padsnet.err文件中输出错误信息。
修改完错误后，重新执行上面第（3）个操作。
找不到元件类型
这个错误一般不会出现，因为在编辑元件的时候是选择的，不需要手动输入。
造成这个错误的原因可能有：
CAE封装没画
包含该CAE封装的库没添加
名称搞错了，比如-变成了_
元件管脚不匹配
比如二极管的A、K引脚写成了1、2，修改一下就行。
元件管脚数量不匹配
修改一下
未分配封装
未对库元件类型 HDR_1X3 分配封装 - 无法检查下列元件:
U9.
未对库元件类型 HDR_1X4 分配封装 - 无法检查下列元件:
U8.这个很好解决，分配PCB封装就行了。
网络标签至少两个
网络 USB_D+ 在 PCB 网表文件中的管脚不足两个。
网络 USB_D- 在 PCB 网表文件中的管脚不足两个。
网络 USART0_RX 在 PCB 网表文件中的管脚不足两个。
网络 USART0_TX 在 PCB 网表文件中的管脚不足两个。
网络 PF7 在 PCB 网表文件中的管脚不足两个。
网络 PF6 在 PCB 网表文件中的管脚不足两个。检查网络标签名称是否正确。
检查有些引脚是否没用上。
带网络名的悬空接线
这个不用管。
电源不正确的网络名
缺失页间连接参考编号的子网
不知道什么原因造成的，在同一个图页中使用网络标签也会报错，好奇怪。
