Router中关于布线的操作：

• F2：交互式走线（默认 F3，自定义 F2）

• ESC：退出走线

• 删除导线：【BackSpace】或【Delete】

• 【Shift+左键单击】：打孔

• 【Ctrl+左键单击】：结束当前走线

• 左键双击：结束当前走线，并自动连接两个 PIN

• W命令：修改线宽

• 修线：默认【Shift+S】，自定义【F4】

元器件：

• 移动：【Ctrl+E】,或者直接拖动

推荐栅格 5 mil

批量修改线宽，在 Layout 中方便。

放置独立过孔

在 Layout中，router不直到行不行

（1）选择网络

（2）右键，添加过孔

同一网络修改线宽

Router 常见问题

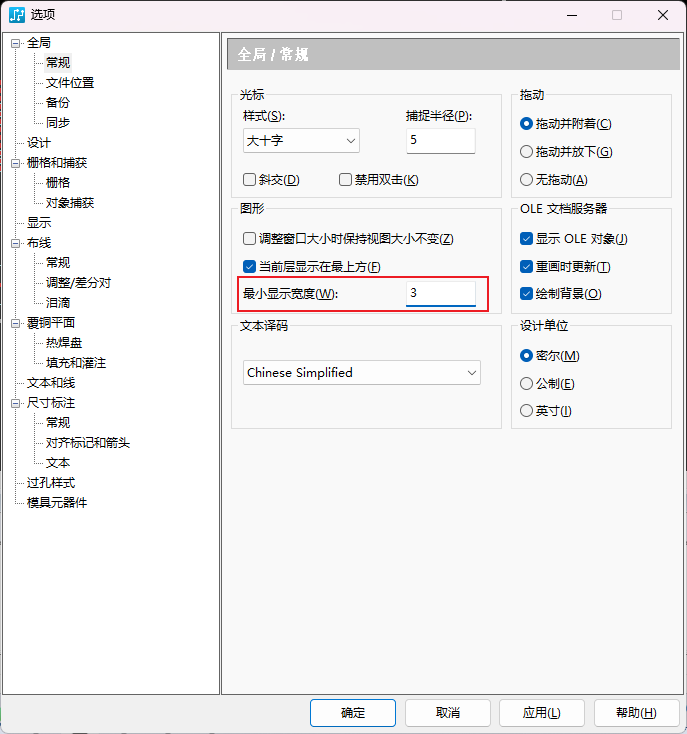

问题1：走线很细，无论设置多宽，都不是真实的宽度。

这是因为在设置中最小显示线宽设置的太大了，改为3mil就差不多了。

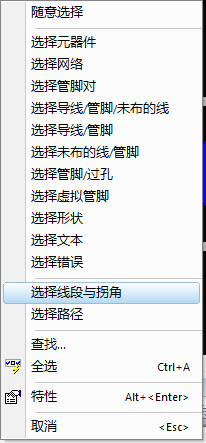

问题2：选择走线时无法选择一整条

把【选择线段与拐角】取消勾选。

• 遇到过孔结束

• 遇到线宽不一致结束

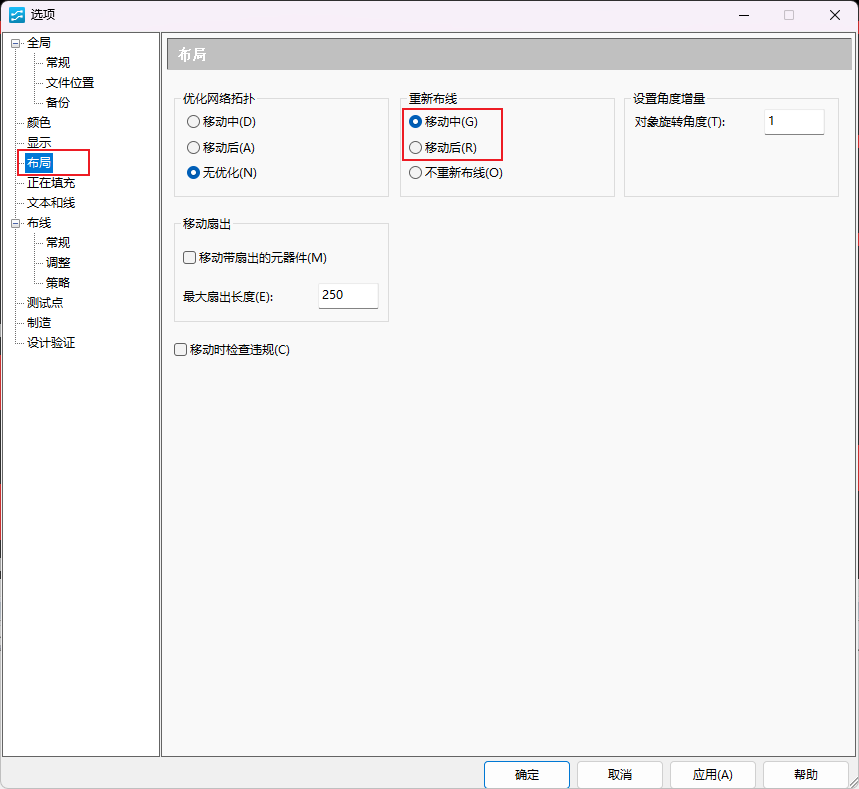

问题3：在Router中移动元件会自动删掉导线

• 移动中：移动元件的时候导线实时跟着

• 移动后：移动的时候导线不可见，移动完成后导线显示

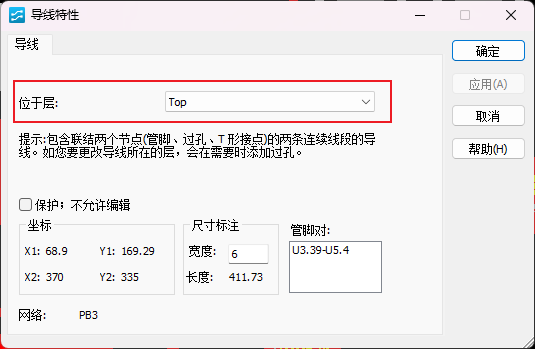

导线换层：

选中导线后双击：

换层时可能会报错：无法更改导线特性：检测到安全间距违规。

此时需要先关闭DRC再换层。

差分走线

等长走线（蛇形走线）

批量删除同一网络所有导线

看别人PCB的时候，GND 影响观看，全部删掉。

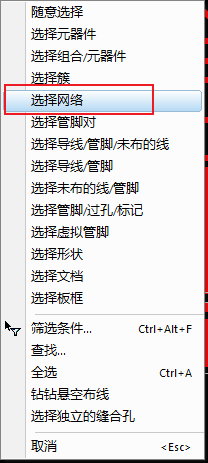

（1）右键【选择网络】

（2）点击网络然后右键【取消布线】
