网格铜解决办法：

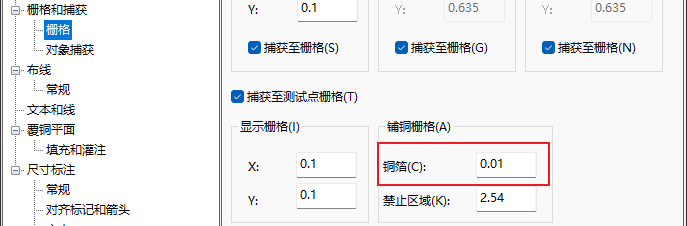

栅格越小，铜皮越精确。

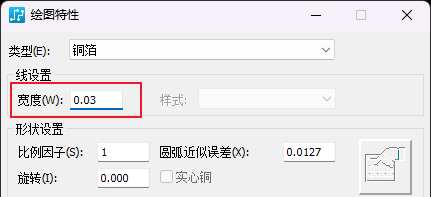

铜皮的线宽要大于铺铜栅格。

有个问题，由于软件显示的问题，这种矩形的边为圆弧的，最终输出Gerber会怎样呢，会不会有影响？

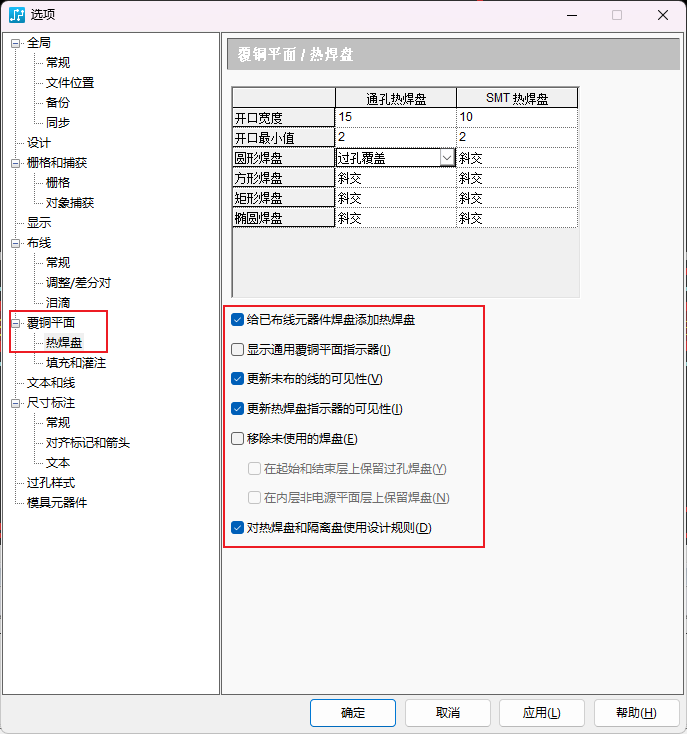

连接方式

十字连接：正交、斜交

全连接：过孔覆盖

开口宽度：

开口最小值：

动态铜皮：覆铜

平面覆铜

（1）画一个封闭图形，然后：

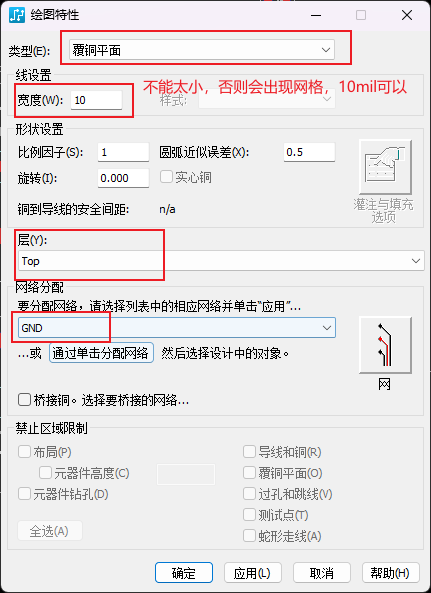

宽度设置太小，就会出现网格：

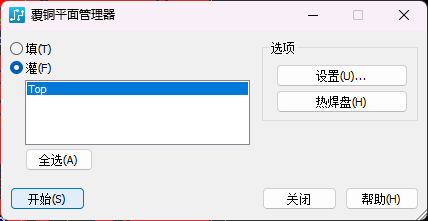

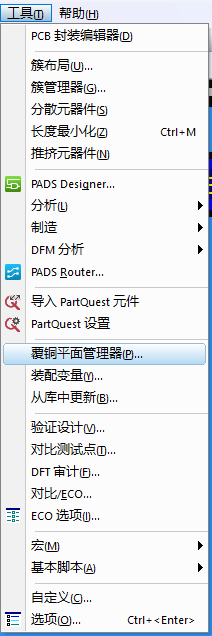

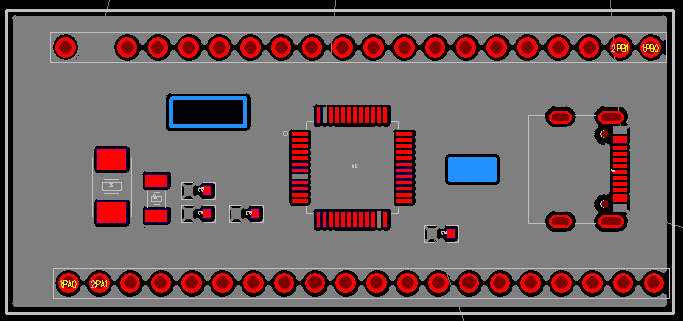

（2）灌铜

和Allegro不同的是，Allegro可以实时计算实现自动的避让，也可以不实时计算，手动刷新。Pads只支持手动刷新。

要更新的话，再灌一次铜就行。

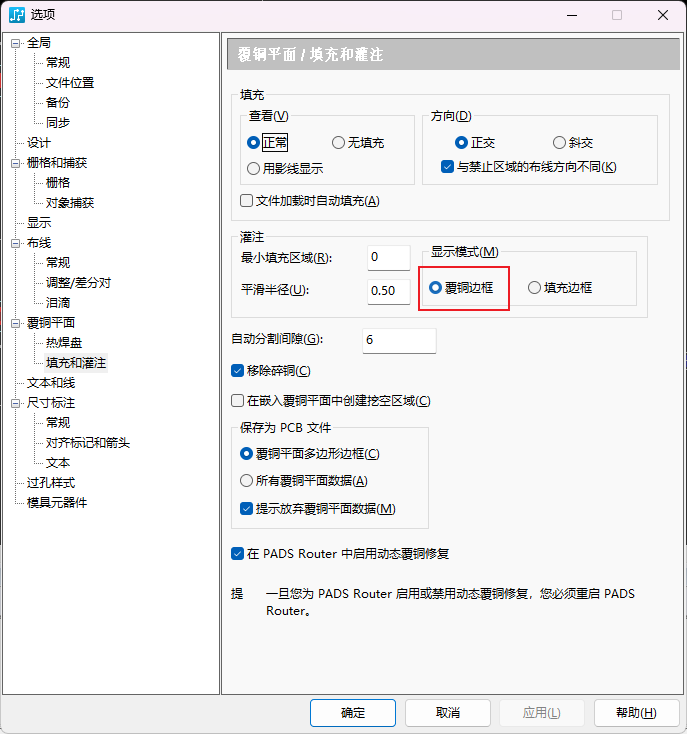

PO：显示/关闭动态铜皮。

删除平面覆铜

使用 PO 命令

或者：

然后就可以选中删除了。

静态铜皮：铜箔

形状调整

在 Layout 中

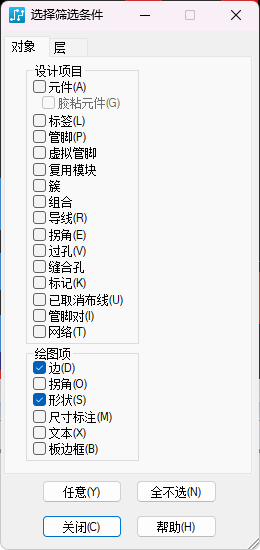

（1）

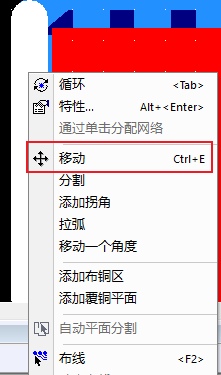

（2）选中一个边移动

然后就可以了。

铜皮优先级

Pads中铜皮默认优先级为0，数字越大，优先级越低。

优先级一样的话，会变空心。

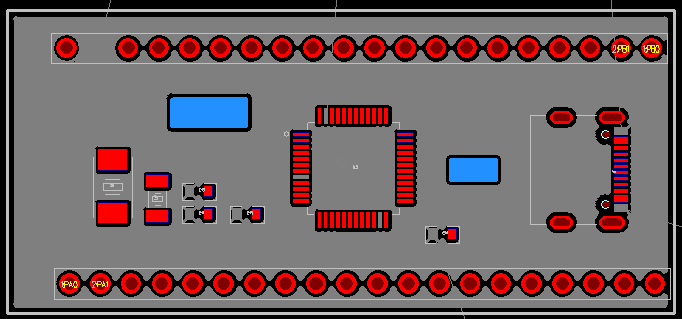

铺完铜，里面变为空心的了，而静态铜皮不受影响。

解决办法，修改平面铜皮的优先级：

（1）使用PO命令，选中后修改：

（2）重新灌注，解决问题。

开窗处理

（1）绘制铜皮

（2）

层选择阻焊层 Solder Mask Top

Pads的3D对开窗显示效果不好，华秋DFM支持Pads的PCB直接导入。
