常用操作：

• 交互式布线：【F2】

• 撤销上一步走线：【Backsapce】

• 删除导线：选中后【Delete】或【Backspace】

• 走线调整：鼠标拖动导线

• 优化选中走线：【S】

• 修改线宽：走线的时候【Tab】修改宽度，然后按【Enter】

• 弧形走线：

AD 中没有修线命令，修线只能手动拖动！！！

虽然有优化走线功能，但是没啥用。

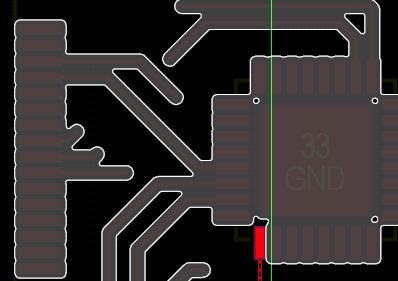

设置中开启推挤布线时，元器件和走线会有白色的边框

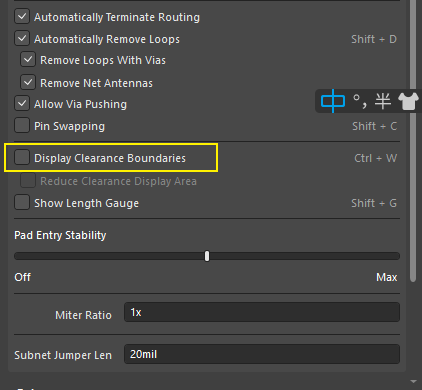

在右侧面板关闭：

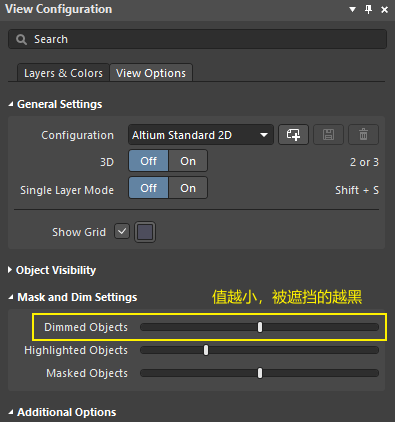

过孔

打过孔

• 走线时按【+】或【-】或【*】（右侧小键盘）打孔并且会自动换层

• 走线时按【2】（字母上边的，不是右侧小键盘）打孔，但是需要【L】手动换层

• 走线时【Ctrl+Shift+滚轮上或下】

• 不走线时直接放置过孔，然后走线连接过孔，这几乎用不到

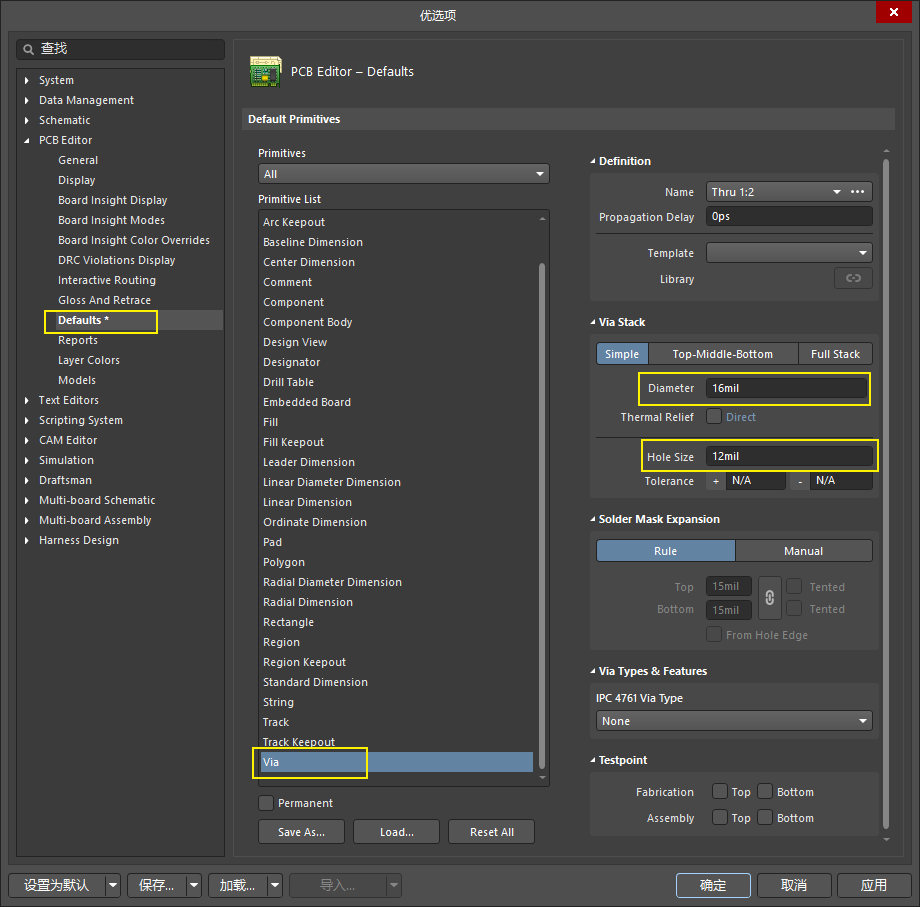

修改默认过孔大小

反焊盘？

批量放置过孔

多根走线

用于快速走线，先从焊盘引出来多根线，然后框选，

【布线】【交互式总线布线】

在走线状态下按 Tab 键，可以进行多条走线间距设置：Bus spacing中修改间距

• Ctrl+B 等间距减小线宽

• Shift+B 等间距增大线宽

差分走线

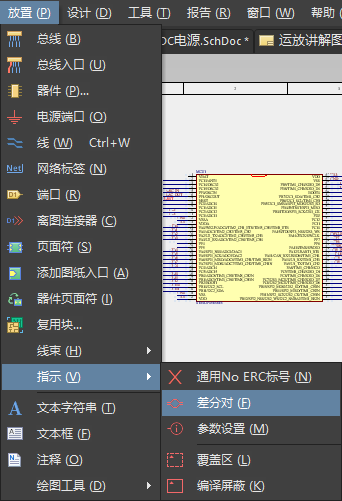

1、在原理图中设置差分对

设置后需同步到 PCB 中

弧形走线

Shift + 空格
