导出生产文件

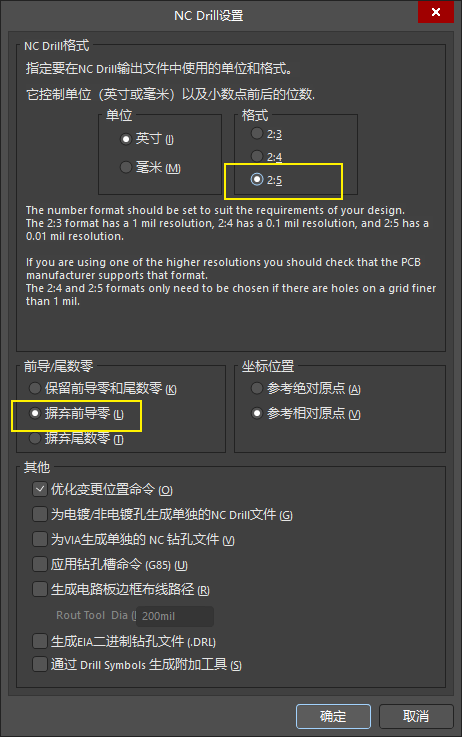

钻孔文件

【文件】【制造输出】【NC Drill Files】

Gerber文件

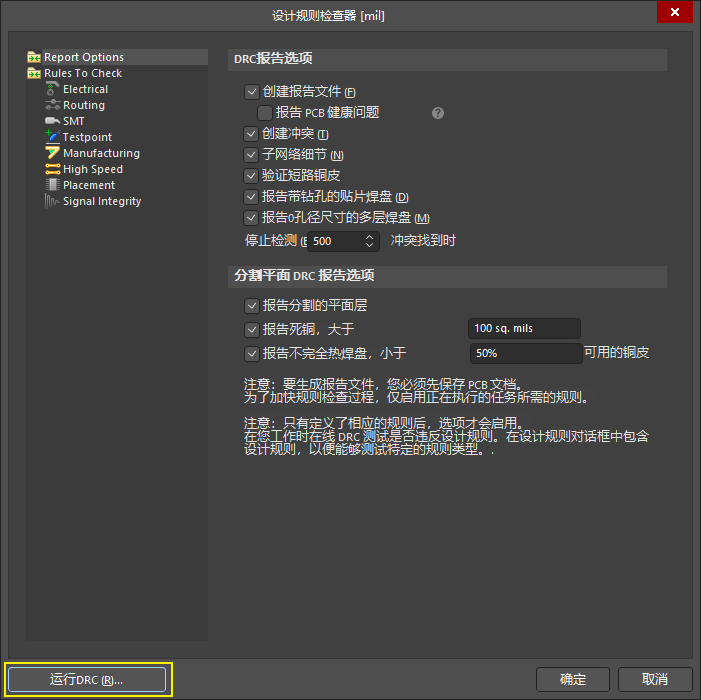

DRC 检查

输出前检查一下 PCB 设计是否有误：【工具】【设计规则检查】

过孔盖油处理

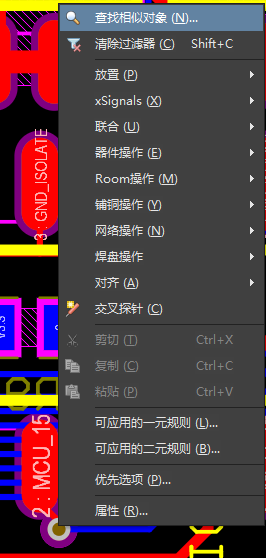

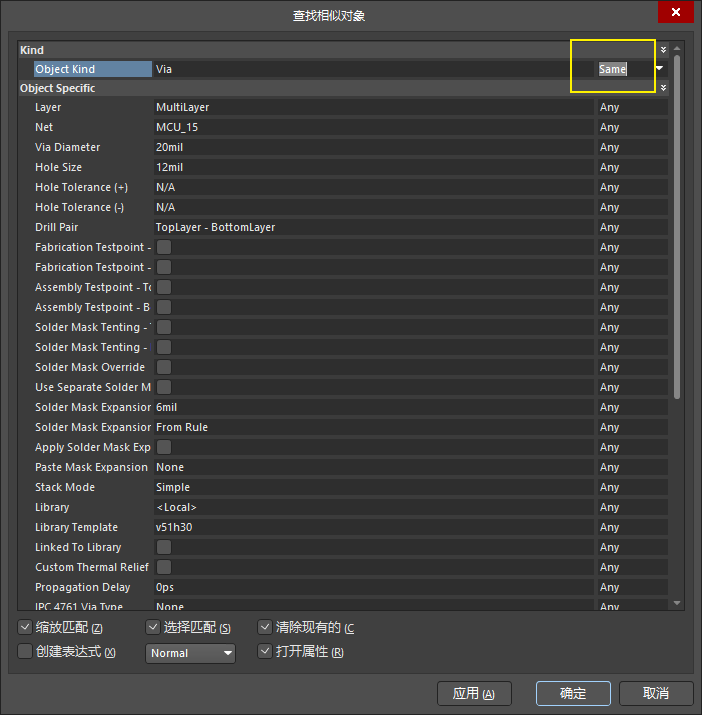

（1）在一个过孔上右击，选择【查找相似对象】

（2）设置匹配条件

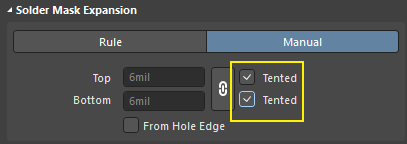

（3）选择盖油

设置原点

【EOS】

将原点放在PCB的左下角

这一步好像不是很需要，不知道在哪儿看的。

导出Gerber

（1）【文件】【制造输出】【Gerber Files】

弹出的.Cam文件不用管，不用保存，这是过程文件。

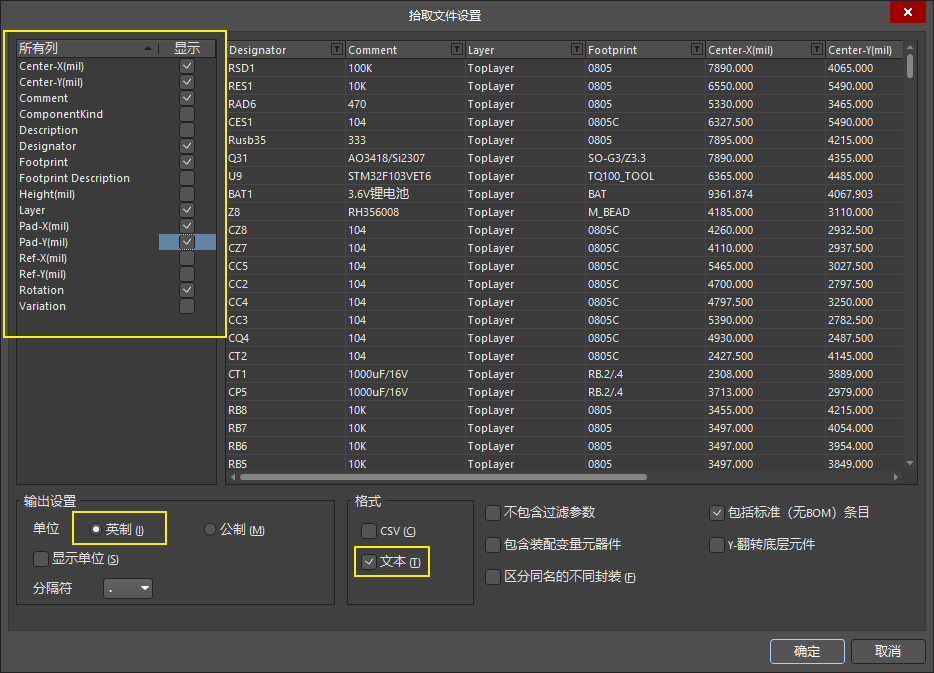

坐标文件

【文件】【装配输出】【Generates pick and place files】

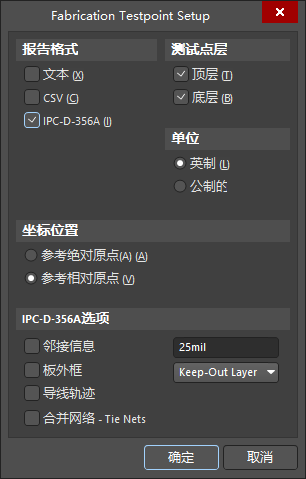

IPC网表

然后输出 IPC 网表，用于厂家核对开路、短路问题。

【文件】【制造输出】【Test Point Report】

导出查看文件

装配图 PDF

【文件】【智能PDF】

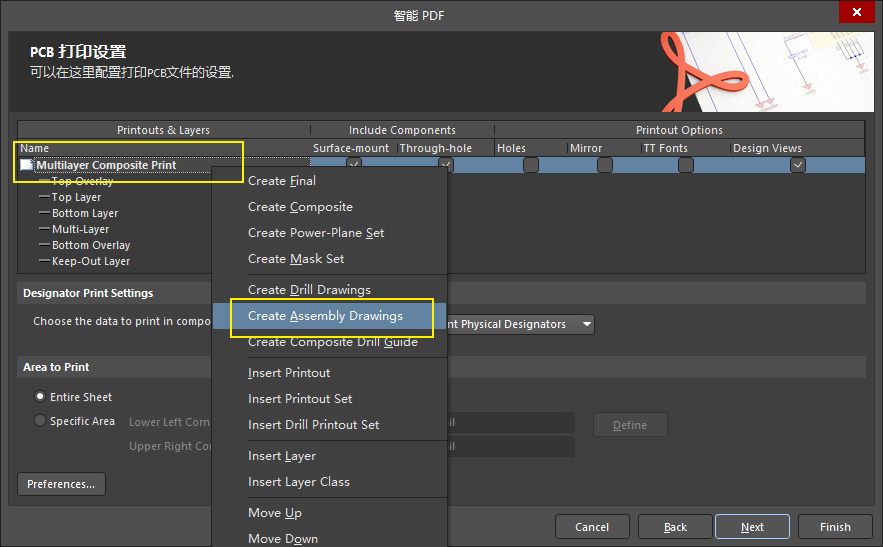

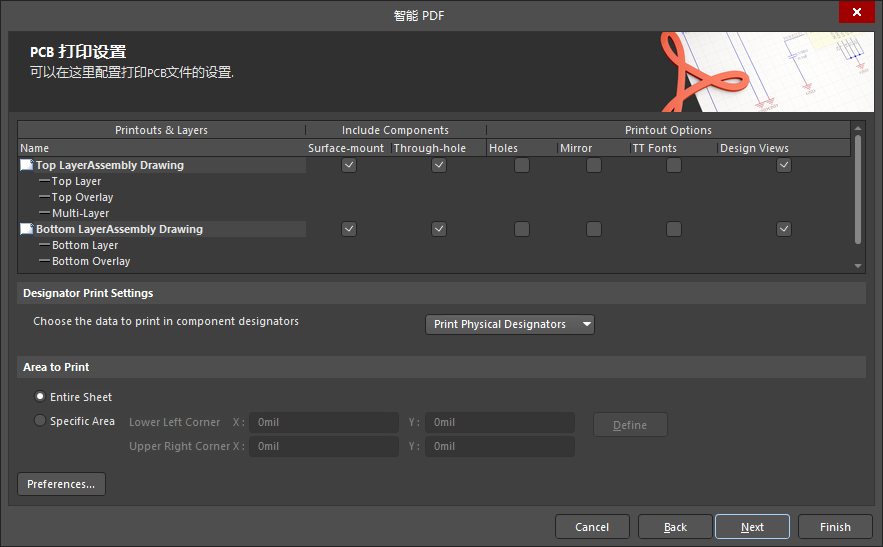

创建装配：

底层的装配用不到可以删除：

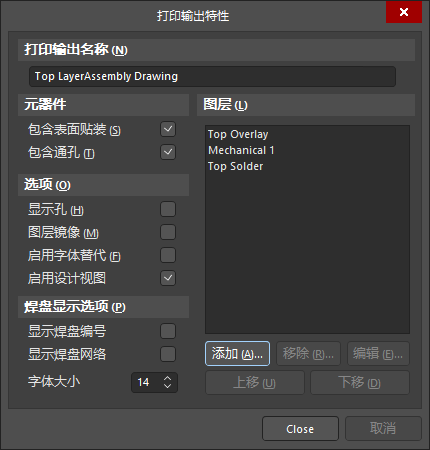

选择：丝印层、机械层、阻焊层

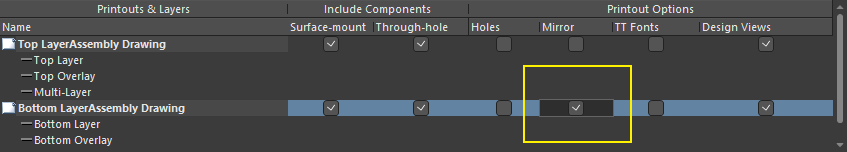

底层的这个勾选上，要不然看着不方便。

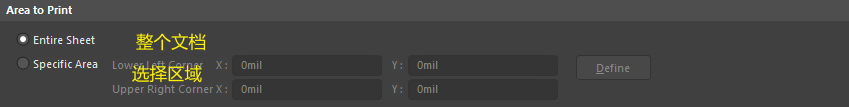

区域选择：

多层线路 PDF

3D PDF

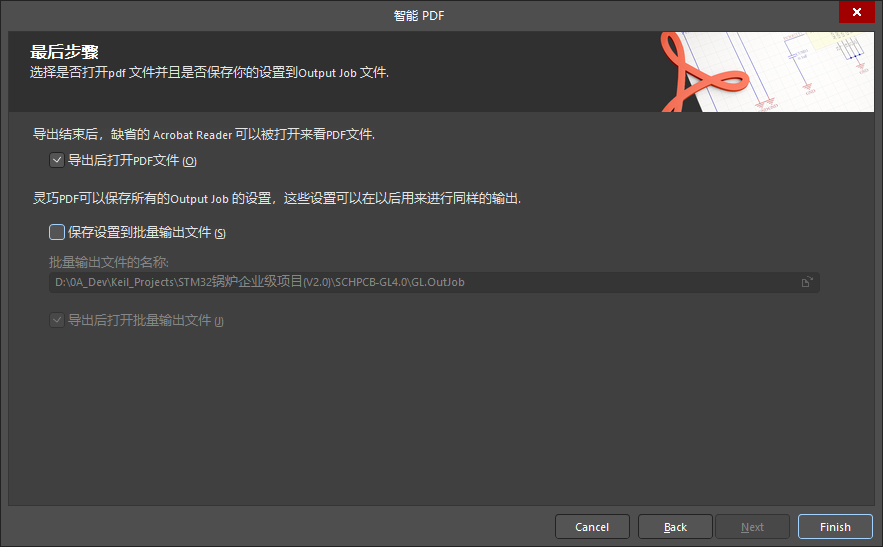

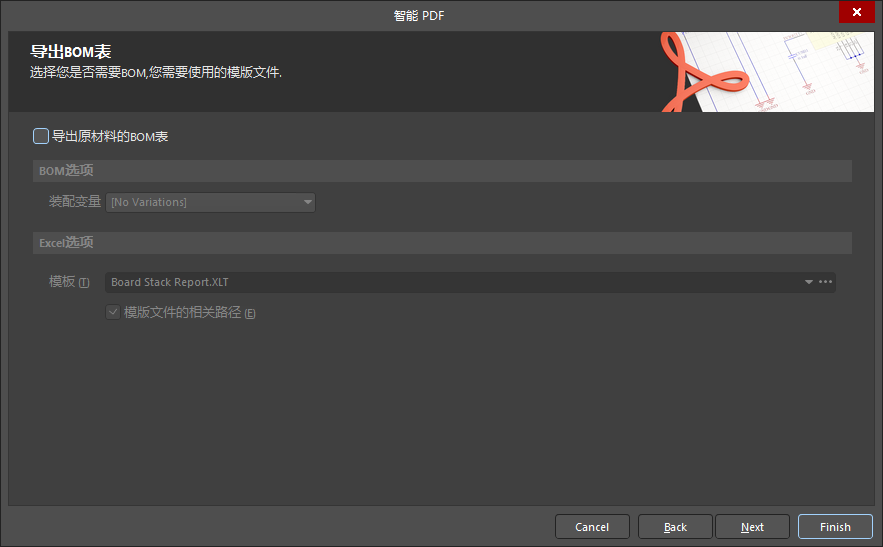

输出 PDF

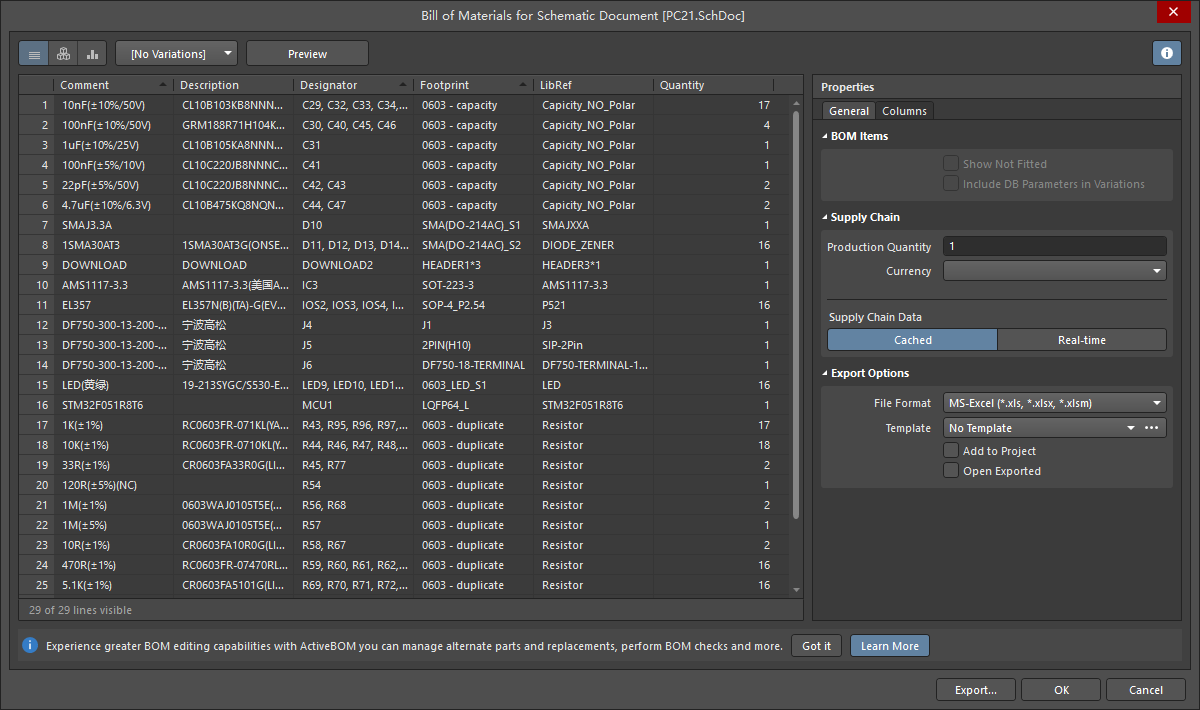

输出 BOM 清单
