导出PDF装配图

在 Layout 软件中，Router 不行。

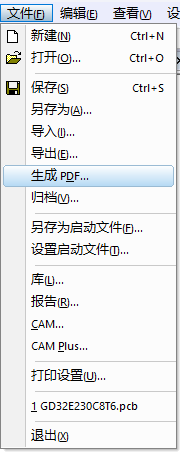

（1）【文件】【生成PDF】

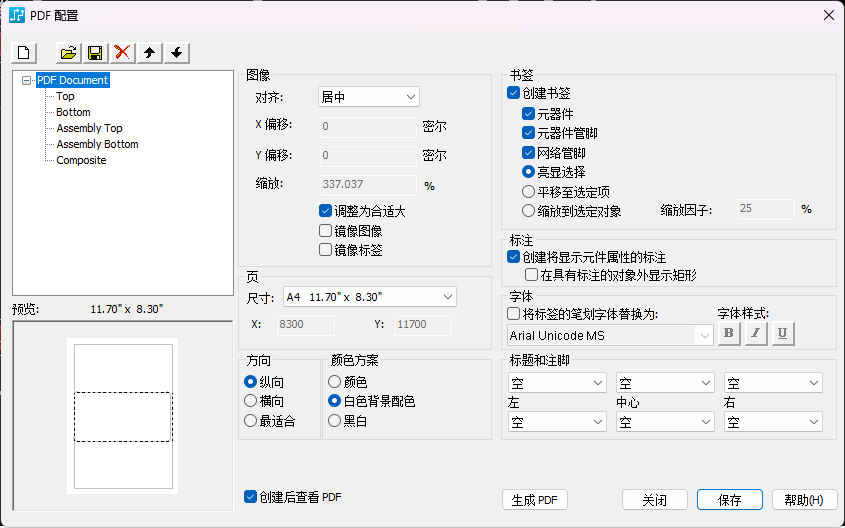

（2）默认既可

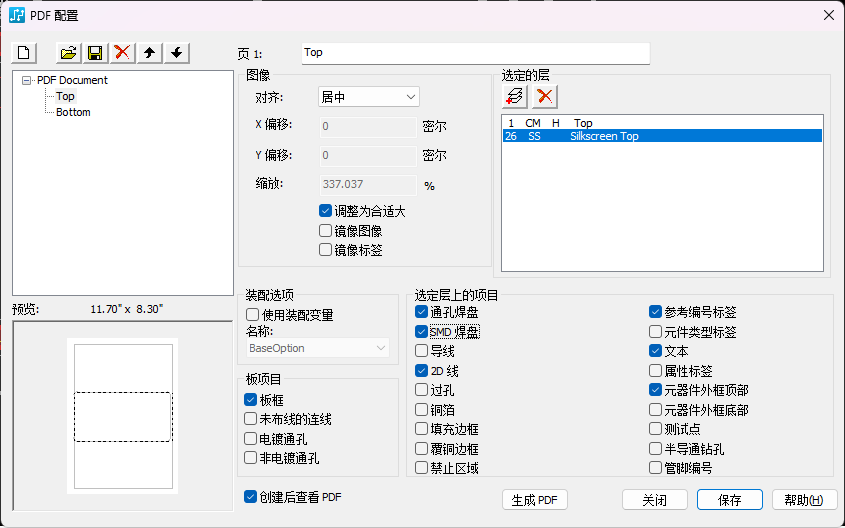

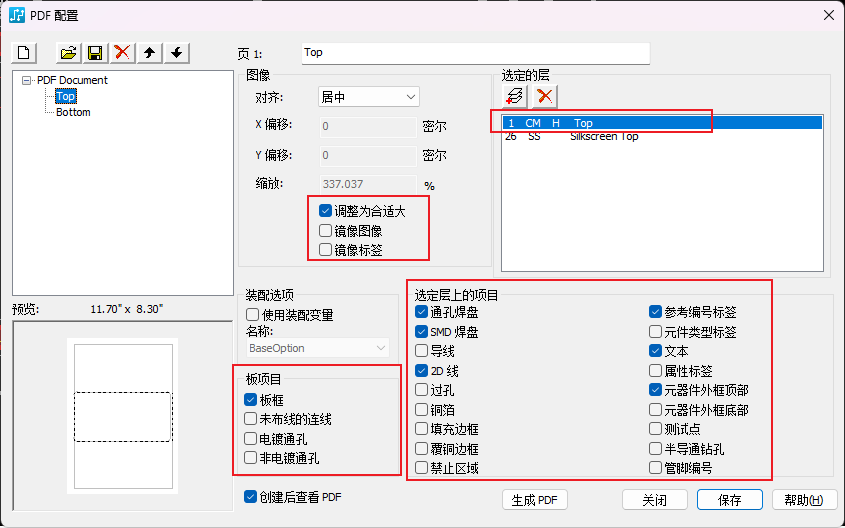

（3）顶层和丝印顶层都需要设置

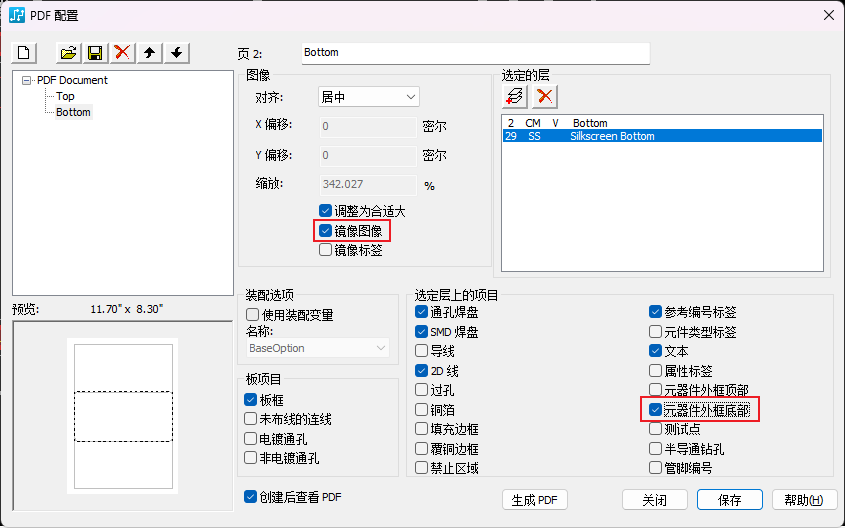

（4）底层和顶层一样设置，但是有两处不同

导出Gerber文件

使用CAM输出

手动输出

（1）【文件】【CAM】

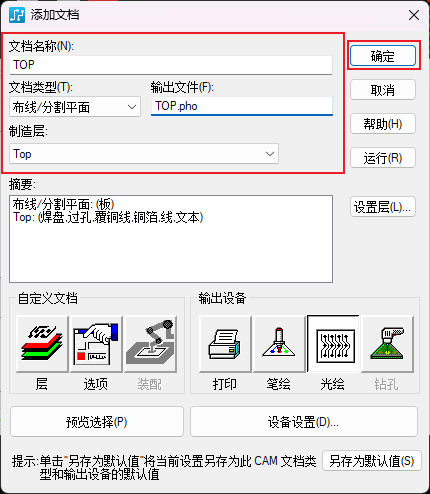

（2）表层

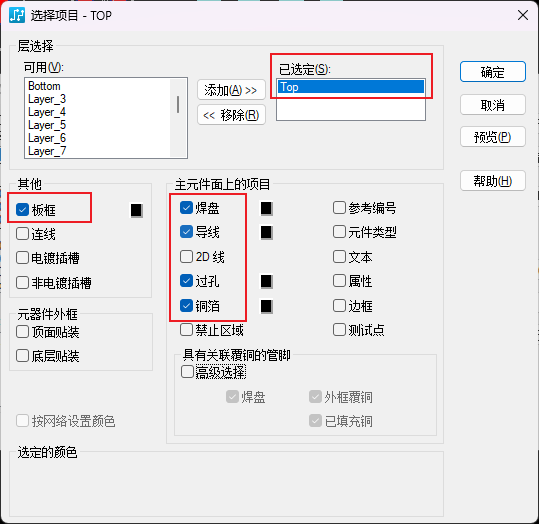

点击【层】

（2）内层信号层

（3）丝印

PADS——导出Gerber文件_pads导出gerber文件-CSDN博客

（4）钢网

（5）阻焊层

一定要设置为0，否则阻焊会放大两次，之前制作封装的时候放大了一次。

（）钻孔层

导出钻孔文件

导出坐标文件
