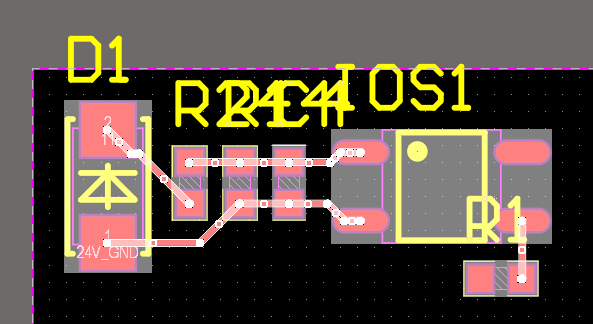

要基于原理图布局，而不是飞线，飞线有时候会误导你。
【2（字母上方）】：PCB 电路
【3（字母上方）】：3D 展示
【Ctrl+F】：PCB 镜像
【Shift + S】：高亮当前层，弱显其它层。
PCB

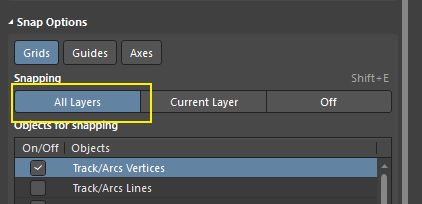

PCB 中不捕获了，是因为这个关闭了。
原点设置
AD中的PCB只能在原点的第一象限进行操作，其它区域鼠标无法到达，使用【E】【O】【S】可设置原点的位置。

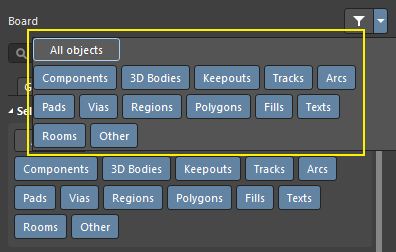

筛选
Components：元器件
3D Bodies：3D模型
Keepouts：禁布区
Tracks：走线
Arcs：圆弧
Pads：焊盘
Vias：过孔
Regions：选择区域填充部分，通常用于大面积的铜箔填充。
Polygons：选择多边形铜箔区域，通常用于电源或地的区域。
Fills：选择填充部分，常用于覆盖电路板的一部分。
Texts：文字
Rooms：选择逻辑或物理的设计区域，通常用于分隔不同功能模块。
Other：其它
换层
ctrl + shift + 鼠标滚轮
高亮网络
高亮网络：
按住 Shift，鼠标悬浮在网络上，但是一松手就没了。
Ctrl + 点击某个网络，会一直高亮，使用Shift+C清除高亮显示。
使用 [ ] 键，调节对比度。
飞线
非金属槽与孔
Keepout 层
Keepout 层，画在最外面的时候，通常板框大小，或者内缩，扮演的事keepin的角色，导线不能走出去，其实应该像 allegro搞个route keepin 区域的，清晰明了。
在 keepout 层绘制封闭曲线既可。

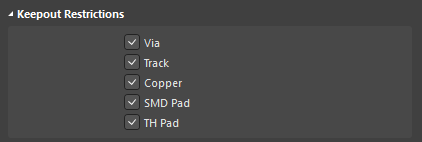

打勾表示禁止在这个区域出现。
层设置
【L】
右下角 panels -->

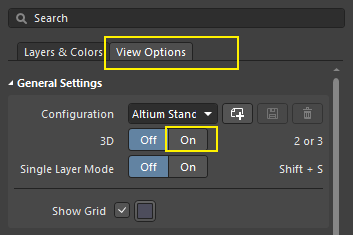

3D 显示控制。
元器件操作
换层
移动的时候按【L】
shift+E 抓取中心点???
旋转
对齐
【A】
移动
直接鼠标左键拖动元器件。
设置：

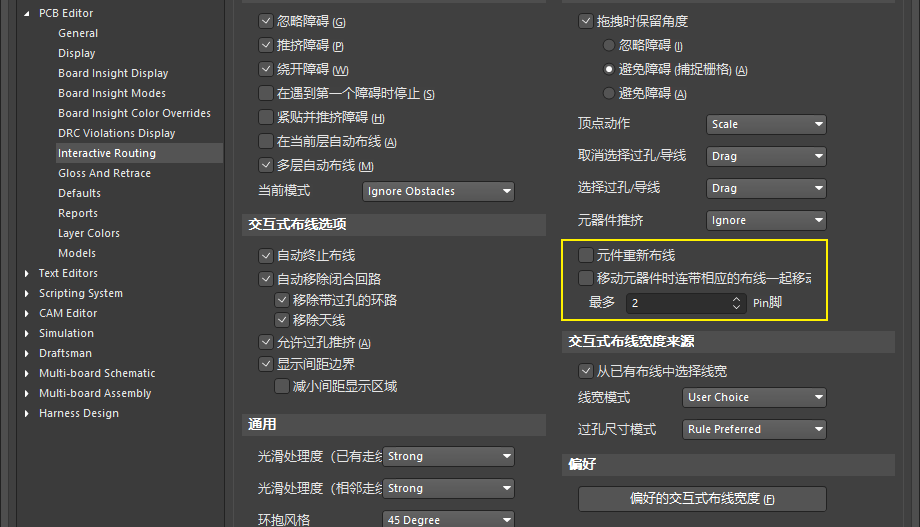

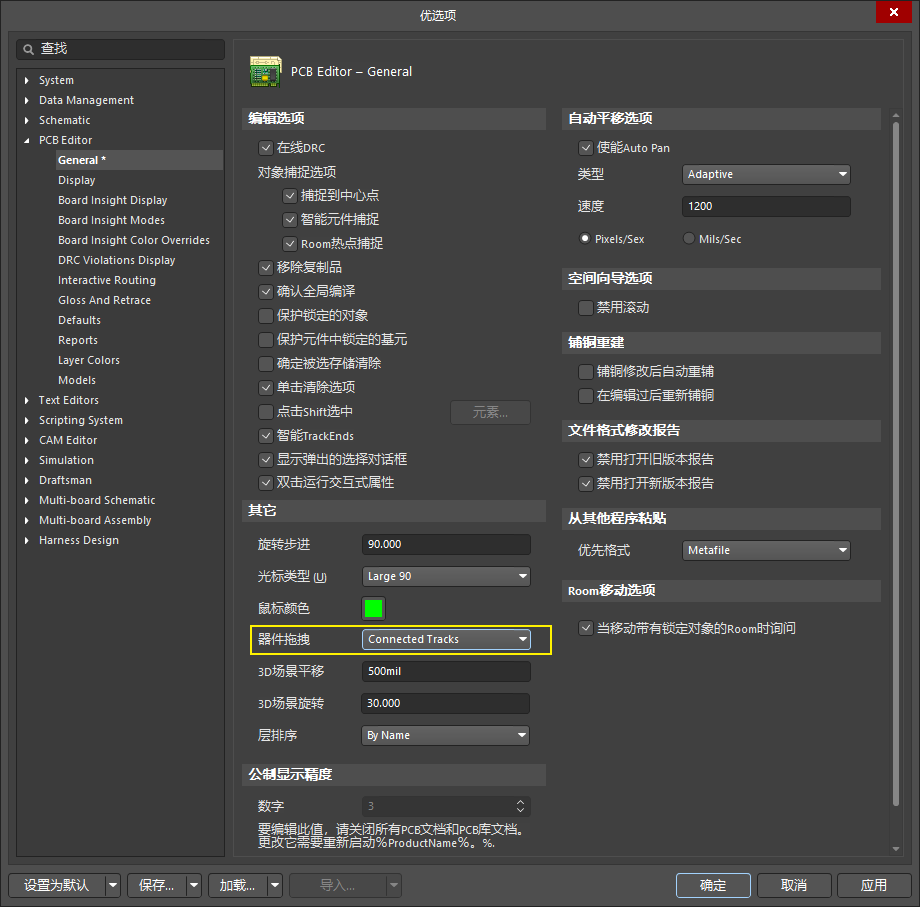

（1）移动时走线跟着：

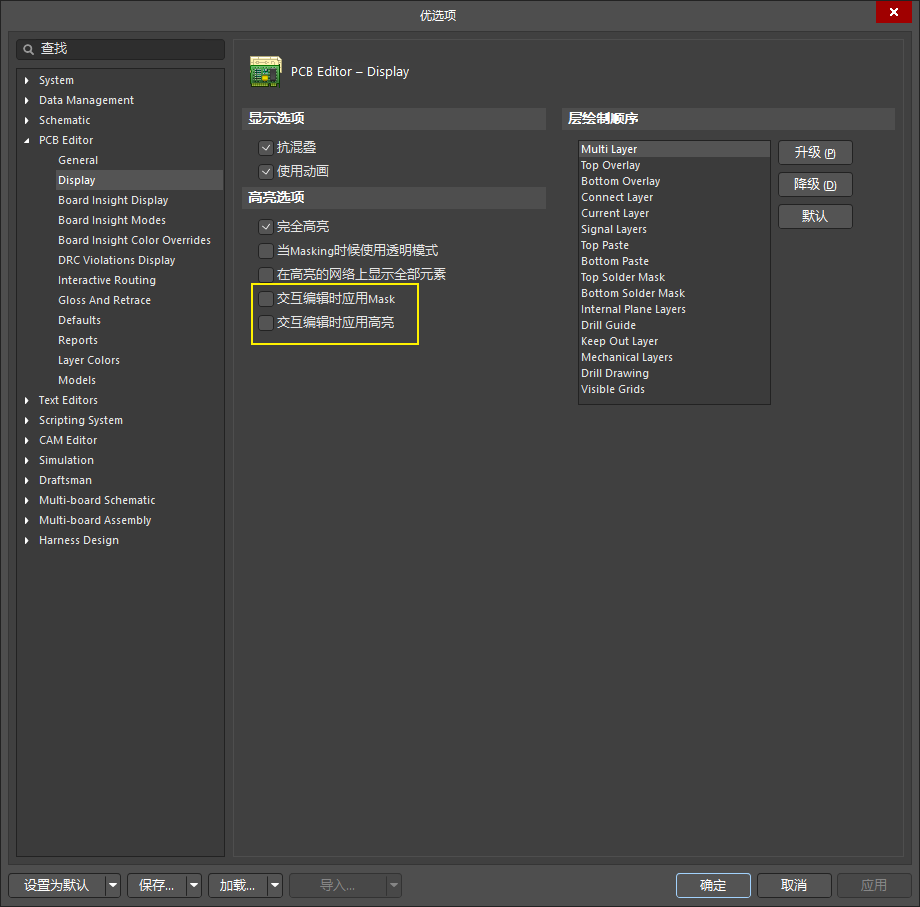

（2）移动元器件不高亮显示
锁定与解锁
交换元器件
【工具】【器件摆放】【交换器件】
如果是两个不同封装的元器件，可以交换，但是交换的位置可能不正确，是基于封装的原点进行交换的。
Class与Net
相同电路布局布线复用

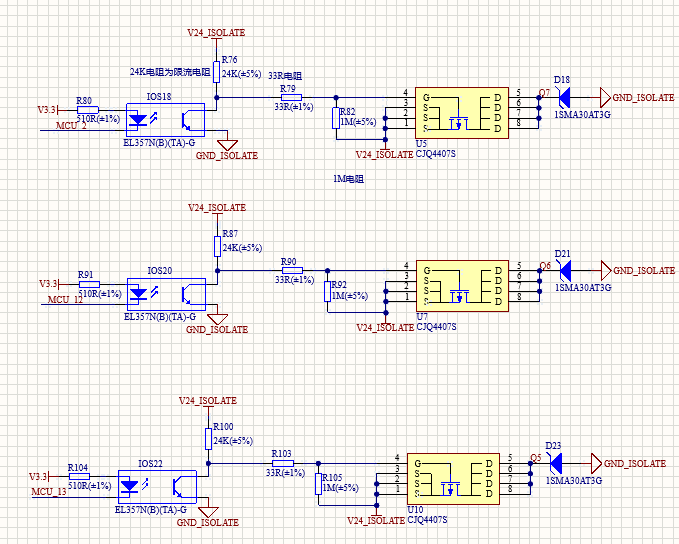

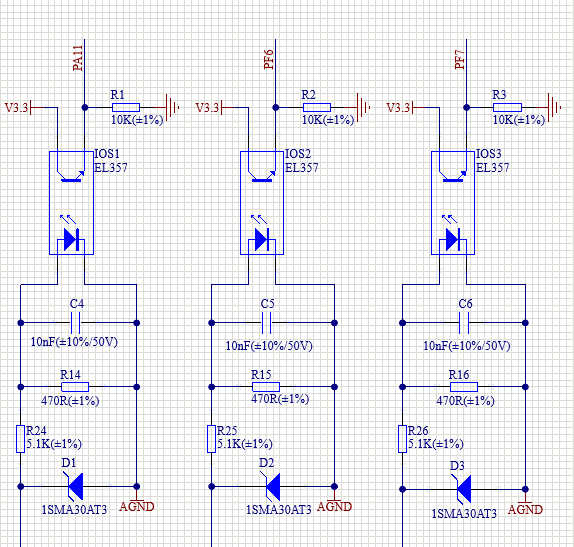

相同的电路模块如：

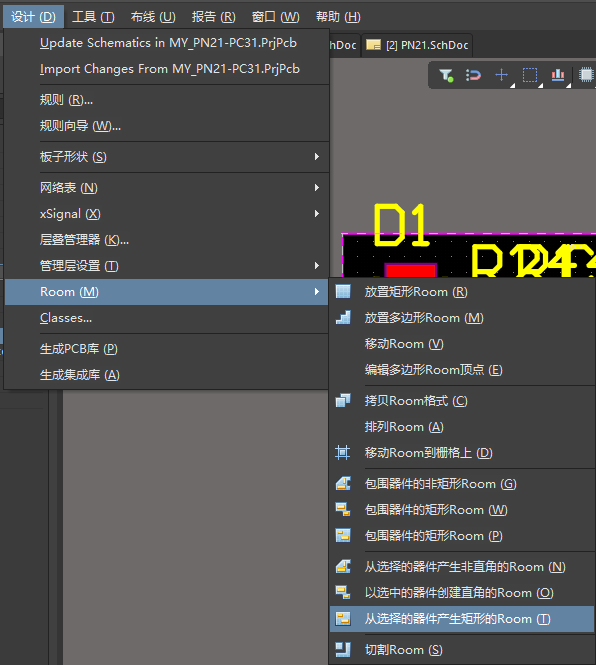

（1）选中需要复用的电路
（2）
（3）

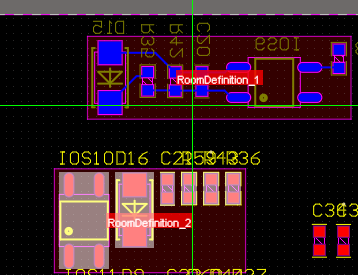

区域的选中不是直接点，得框选才行。

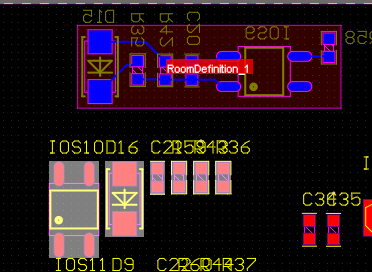

（4）
注意这里位号的顺序方向
（5）选中另一个模块，然后也创建一个区域，和第二步一样

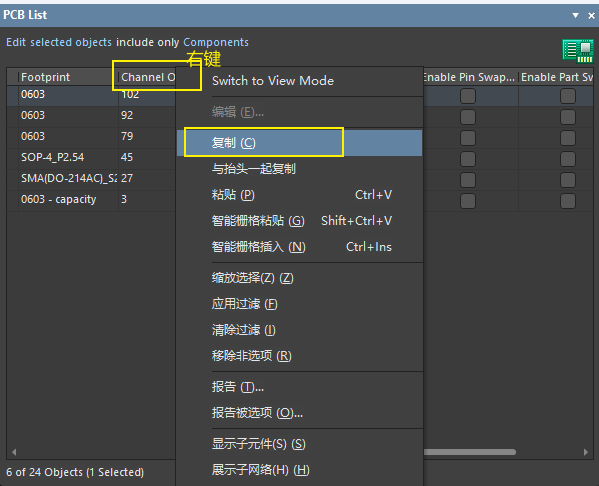

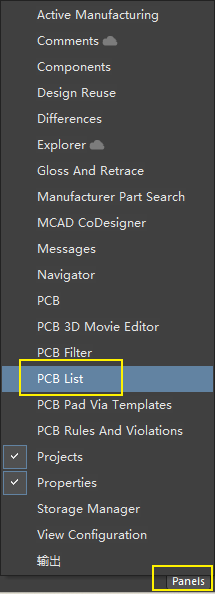

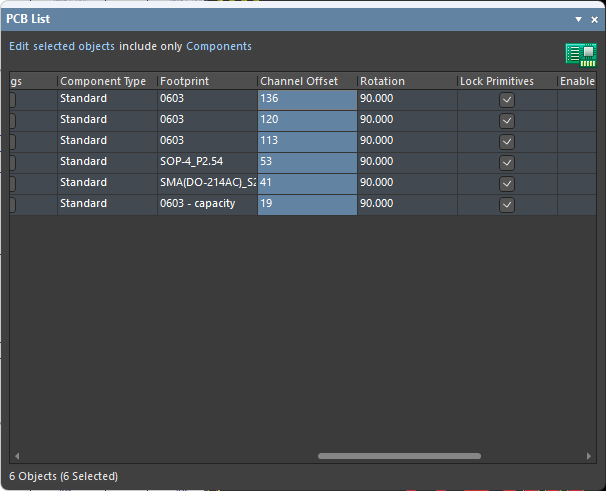

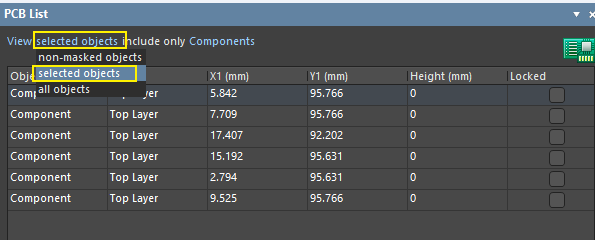

（6）进入新区域的 PCB List
把 Channel Offset 复制进去

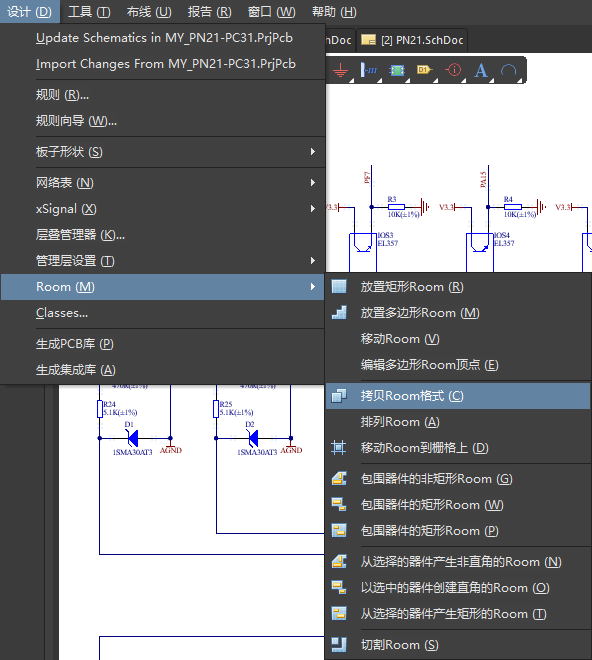

（7）复制区域格式
要点击两下，第一次点击布好局布好线的那个模板区域，然后点击操作的区域

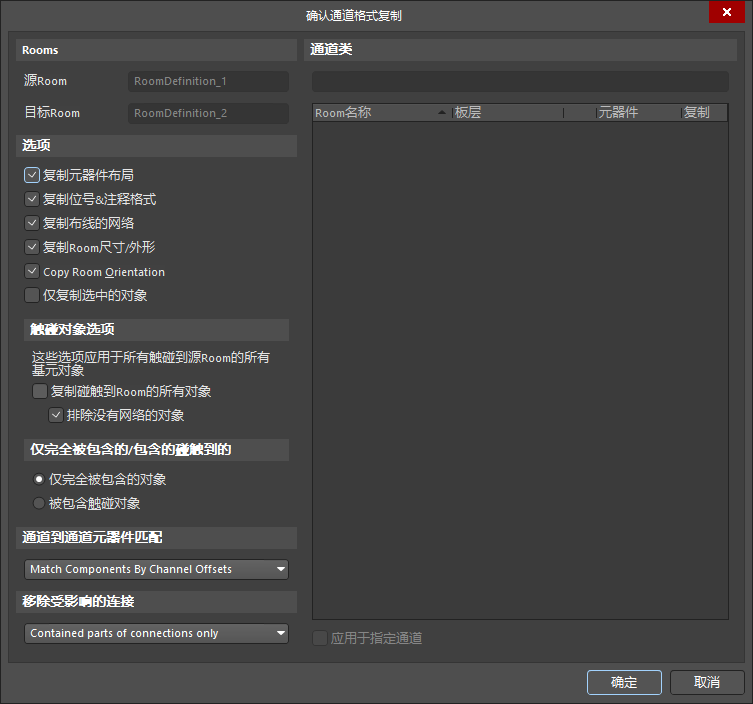

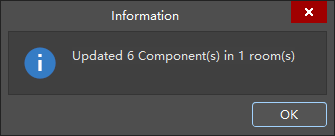

弹出：
不需要改什么，直接确定。

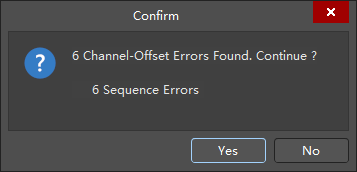

不管这个，直接Yes

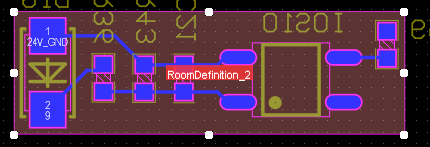

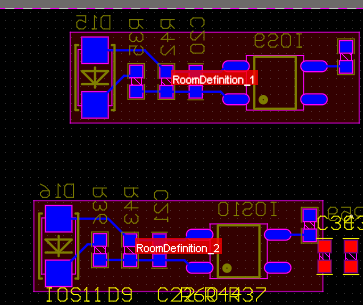

OK了，复制的一模一样
点击这个区域，就可以整体移动
对多个模块重复执行5、6操作
然后第7步统一复制，比较快，只要第一次点一下模板，后面只用点击需要选中的既可。
3D 展示
【3】：3D
【2】：2D
字母上方数字。

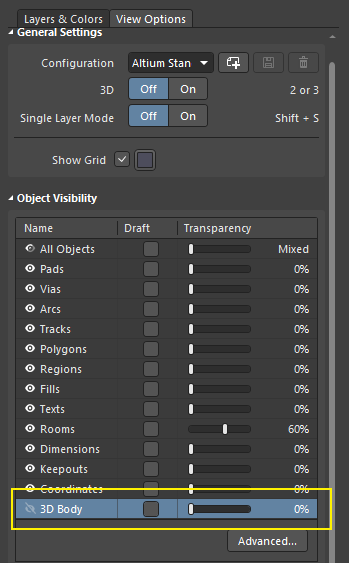

隐藏元件的3D封装。
不同库中的封装移动的话，只能手动复制、剪切、粘贴。
快捷键：
设置参考点（原点）：【E】【F】【L】
查看 PCB 封装的 3D 封装：按数字 3 键（不是小键盘的3）
距离测量：【R】【P】
单位切换：
鼠标点击PCB封装或PCB文件，使用【Q】切换单位。
鼠标点击右侧控制面板，使用【Ctrl+Q】切换单位。
【Ctrl+G】设置栅格
【G】设置栅格
