TVS 作用
作用：防静电，不防浪涌。
TVS 好像也叫作 ESD
TVS 的使用场景：
接口插拔保护：比如 USB、HDMI、RJ-45 等接口的插拔时。
接口静电保护：静电对电子产品的危害是极大的，特别是在干燥的冬天，手上的静电是很多的，随意触碰电路板上的元器件、接口、电路等，可能会导致元器件烧毁，造成损失。
TVS 分类：
单向TVS：吸收正向的静电。用于直流电路中。要反接，正接没用。
双向TVS：吸收正反两个方向的静电。常用于交流电路中，直流电路中也能用，但是没必要，增加成本。

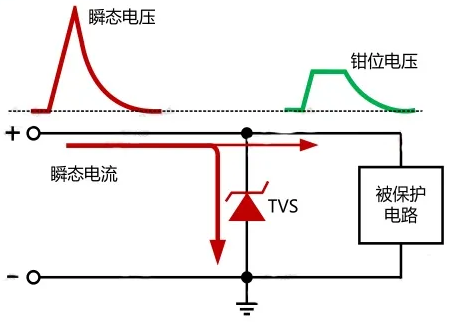

TVS 工作流程：
当电路正常工作时，TVS 处于截止状态（高阻态），不影响电路正常工作。
当电路出现异常过电压并达到击穿电压时，TVS 迅速由高电阻状态突变为低电阻状态，泄放由异常过电压导致的瞬时过电流到地，同时把异常过电压钳制在较低的水平，从而保护后级电路免遭异常过电压的损坏。当异常过电压消失后，TVS 阻值又恢复为高阻态。
双向 TVS 符号：
也有这种形状的：
主要参数
美国力特 SMBJ5.0A
主要考虑：
（1）钳位电压
（2）反向击穿电压：TVS 开始工作的电压
（3）最大反向工作电压（也叫）：不导通时 TVS 的反向耐压
次要考虑：
（3）最大峰值脉冲电流
（4）峰值脉冲功率
（5）结电容 Cj
高速信号才用考虑。
这是TVS固有的寄生电容。在高速数据接口等需要快速响应和低信号失真的应用中，需要特别关注此参数，过大的结电容可能影响信号完整性。
应用电路
RS485 收发器电路
CAN 收发器电路
对于高速信号，一般不使用传统的双向TVS了，而是使用二极管+单向TVS，如 TPESD5341N：
功能上等效于双向TVS，但原理不一样，优点更多。
二极管+单向 TVS 这种方案，可拓展成多通道阵列，比如 ESD5344D-10/TR 实现 4 个通道的保护：
双向TVS：
USB 2.0 电路、USB 2.0 OTG 电路

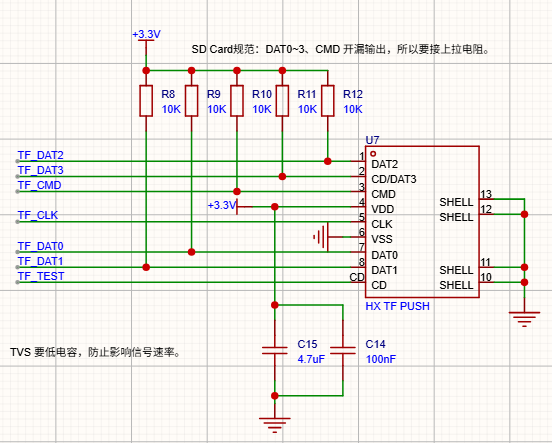

比如设计 TF 卡电路：

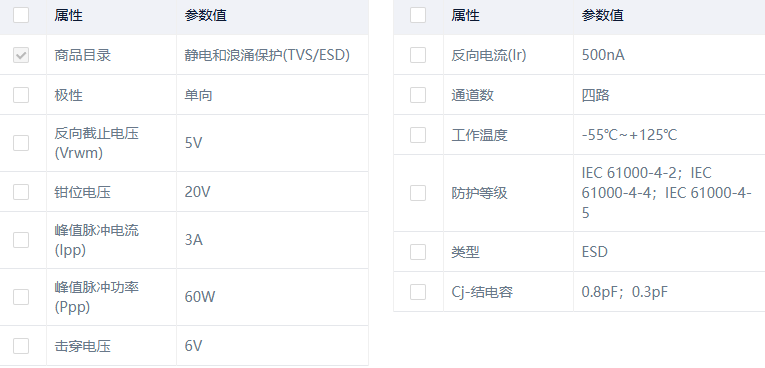

就比如立创商城上随便找一个 SRV05-4
（1）看工作电压，就是这个反向截止电压 (Vrwm)，是5V，说明它0~5V 不工作，符合上面电路的 3.3V，不会影响原来的电路工作。
（2）击穿电压，当电压超过6V时，他就导通了，开始工作了。
（3）看钳位电压，这个是20V，有点高了，就是它是一瞬间的电压到达20V，所以不超过 TF 的极限参数就行了。
（4）看结电容，越小越好，太大了影响速率，小于1pF就挺不错的。
（5）看保护等级
码的，到底怎么选啊，AI 一会儿一个说法。
