基于 V9.4 版本

图层

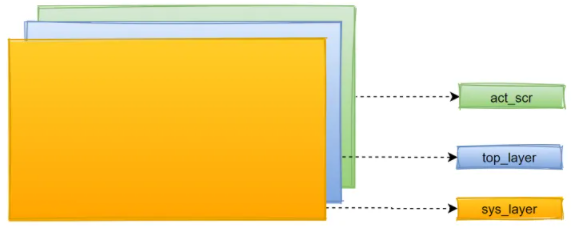

LVGL具有图层概念，从顶层到底层依次是 sys_layer、top_layer、act_scr。

sys_layer：系统层，比如鼠标、光标、滚动条等始终可见的。不理解
top_layer：一些浮动控件，比如下拉菜单、提示框、弹窗。
act_scr：常用控件，用户绘制的界面。

LVGL 是可以实现多个屏幕显示的，但是同一时刻只有一个活跃的屏幕，lv_screen_active()用来获取当前的屏幕，这是所有控件的父类。

lv_obj 对象

lv_obj 对象可理解为 QT 中的 QObject 对象，lvgl 也像 QT 那样有父子对象机制。

lv_obj 对象的相关函数有固定的开头：lv_obj_set_<property_name>(widget, <value>)

在 lv_obj_pos.h 文件中。

默认情况下，新创建的控件会覆盖旧的控件。不过能修改，参考 Layers - LVGL 9.4 documentation

属性

位置

注意，位置是在父级的内容区域上的，不是全局的。

// 设置相对于父级的 X 轴位置
void lv_obj_set_x(lv_obj_t *obj, int32_t x)
// 设置相对于父级的 Y 轴位置

void lv_obj_set_y(lv_obj_t *obj, int32_t y)
// 设置相对于父级的 X、Y 轴位置

void lv_obj_set_pos(lv_obj_t *obj, int32_t x, int32_t y)

大小

// 设置宽

void lv_obj_set_width(lv_obj_t *obj, int32_t w)
// 设置高

void lv_obj_set_height(lv_obj_t *obj, int32_t h)
// 同时设置宽高

void lv_obj_set_size(lv_obj_t *obj, int32_t w, int32_t h)

对齐方式

设置了对齐，位置还有效吗？这两个一个会不会影响另一个，还是说最后的执行。待验证。

void lv_obj_set_align(lv_obj_t *obj, lv_align_t align)

Center是垂直和水平全居中，如果想要某一个方向居中，另一个方向有偏移，例如：

lv_obj_align(obj, LV_ALIGN_TOP_MID, 0, 40);    // 水平中心，垂直偏移40px

如果是 LV_ALIGN_BOTTOM_MID，偏移量要为负值。

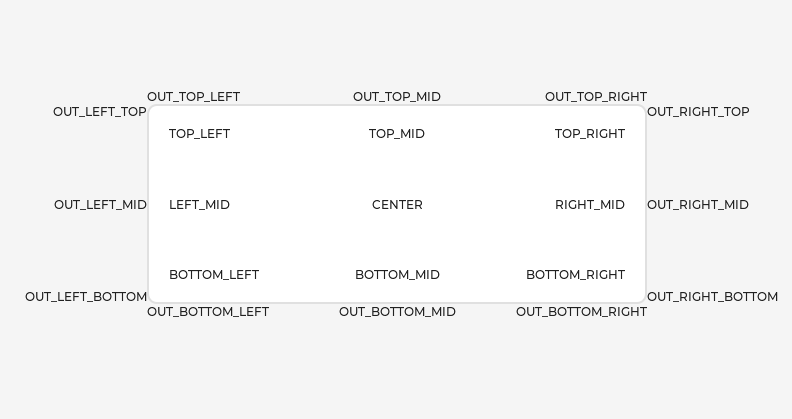

lv_align_t：

LV_ALIGN_DEFAULT

LV_ALIGN_TOP_LEFT

LV_ALIGN_TOP_MID

LV_ALIGN_TOP_RIGHT

LV_ALIGN_BOTTOM_LEFT

LV_ALIGN_BOTTOM_MID

LV_ALIGN_BOTTOM_RIGHT

LV_ALIGN_LEFT_MID

LV_ALIGN_RIGHT_MID

LV_ALIGN_CENTER

LV_ALIGN_OUT_TOP_LEFT

LV_ALIGN_OUT_TOP_MID

LV_ALIGN_OUT_TOP_RIGHT

LV_ALIGN_OUT_BOTTOM_LEFT

LV_ALIGN_OUT_BOTTOM_MID

LV_ALIGN_OUT_BOTTOM_RIGHT

LV_ALIGN_OUT_LEFT_TOP

LV_ALIGN_OUT_LEFT_MID

LV_ALIGN_OUT_LEFT_BOTTOM

LV_ALIGN_OUT_RIGHT_TOP

LV_ALIGN_OUT_RIGHT_MID

LV_ALIGN_OUT_RIGHT_BOTTOM

父子机制

（1）设置父对象

 lv_obj_set_parent(要操作的对象, 新的父对象)

（2）获取父对象

（3）获取子对象

事件

Events - LVGL 9.4 documentation

事件代码

自定义事件由用户定义和触发，LVGL 永远不会触发自定义事件。

给控件添加事件：

 lv_event_dsc_t *lv_obj_add_event_cb(lv_obj_t *obj, lv_event_cb_t event_cb, lv_event_code_t filter, void *user_data)

示例：

lv_obj_t * btn = lv_button_create(lv_screen_active());

lv_obj_add_event_cb(btn, my_event_cb, LV_EVENT_CLICKED, user_data);
/* 事件处理函数 */

static void my_event_cb(lv_event_t * event)

{

printf(“Clicked\n”);

}

事件和回调函数是多对多的，一个回调函数可被不同控件，同一个控件的不同事件使用，。

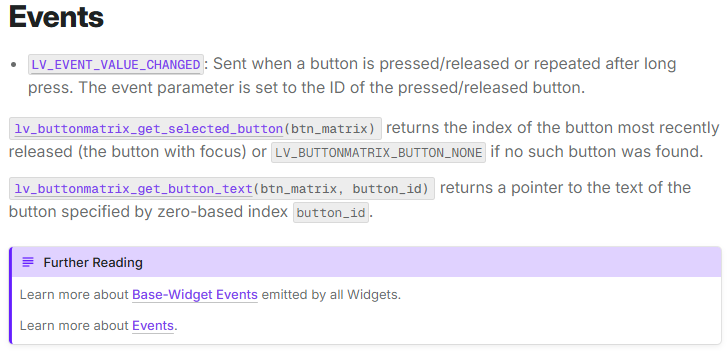

控件支持的事件，在其详情页都有说明：

事件回调函数中的 lv_event_t 参数，一些处理方法：

lv_event_get_code(e)：获取事件代码
lv_event_get_current_target(e)：获取当前处理事件的对象
lv_event_get_target(e)：获取第一个触发（第一个处理）该事件的对象
lv_event_get_target_obj(e) ：获取事件最开始发生在哪个控件对象上，就是获取事件的源头。上面的返回值void *，上面的函数是不是多余了。
lv_event_get_user_data(e)：设置事件回调函数时传入的参数
lv_event_get_param(e)：手动发送事件时传入的参数

移除事件：

uint32_t i;

uint32_t event_cnt = lv_obj_get_event_count(widget);   // 获取这个控件上添加的事件的总数

for(i = 0; i < event_cnt; i++) {

lv_event_dsc_t * event_dsc = lv_obj_get_event_dsc(widget, i);

if(lv_event_dsc_get_cb(event_dsc) == some_event_cb) {

lv_obj_remove_event(widget, i);  // 逐次删除

break;

}

}

手动发送事件

比如，按钮关闭 Message Box

uint32_t btn_id = 0;

lv_obj_send_event(mbox, LV_EVENT_VALUE_CHANGED, &btn_id);

对于Display显示设备，lv_display_send_event(widget, <EVENT_CODE>, &some_data)
对于Input输入设备，lv_indev_send_event(widget, <EVENT_CODE>, &some_data)

事件冒泡机制

如果一个控件开启了 LV_OBJ_FLAG_EVENT_BUBBL，那么事件除了发给自己，还会继续上传（冒泡）给父对象。

如果父对象也设置了该标志，会再上传给爷爷对象，直到上级对象没有设置该标志。

事件下沉机制

Event Trickle

和冒泡机制反过来，是从上到下传递。

如果没有 LV_OBJ_FLAG_EVENT_TRICKLE，那他就不会向下传递，和冒泡一个思路。

手势检测

Gestures - LVGL 9.4 documentation

触发手势事件，必须满足两个条件：

滑动时间：
滑动距离：

样式

状态

LV_STATE_DEFAULT：(0x0000) 正常、释放的状态

LV_STATE_CHECKED：(0x0001) 切换或选中的状态

LV_STATE_FOCUSED：(0x0002) 通过键盘或编码器聚焦，或通过触摸板/鼠标点击

LV_STATE_FOCUS_KEY：(0x0004) 仅通过键盘或编码器聚焦，而非通过触摸板/鼠标

LV_STATE_EDITED：(0x0008) 由编码器编辑

LV_STATE_HOVERED：(0x0010) 鼠标悬停

LV_STATE_PRESSED：(0x0020) 被按下的状态

LV_STATE_SCROLLED：(0x0040) 正在滚动的状态

LV_STATE_DISABLED：(0x0080) 禁用的状态
// 用户自定义状态

LV_STATE_USER_1：(0x1000)

LV_STATE_USER_2：(0x2000)

LV_STATE_USER_3：(0x4000)

LV_STATE_USER_4：(0x8000)

状态可拼接，例如：LV_STATE_FOCUSED | LV_STATE_PRESSED

组成部分

LV_PART_MAIN：背景，主要区域 LV_PART_SCROLLBAR：滚动条 LV_PART_INDICATOR：指示器，例如用于滑块、条形图、开关或复选框的勾选框 LV_PART_KNOB：能调节值的部分 LV_PART_SELECTED：表示当前选择的选项或部分 LV_PART_ITEMS：如果小部件具有多个类似元素（例如表格单元格）时使用 LV_PART_CURSOR：标记特定位置，例如文本区域或图表的光标 LV_PART_CUSTOM_FIRST：可以从这里开始添加自定义部分标识符。

LV_PART_ANY：所有部分

一个控件由多个 part 组成，每个控件各有不同，例如，一个 Slider，有 LV_PART_MAIN、LV_PART_INDICATOR、LV_PART_KNOB

每个部分的样式各自独立。

样式可绑定到不同的状态或部分上。

LV_PART_MAIN | LV_STATE_DEFAULT 这种写法，可以简写为 0，因为这两个的值都是 0

样式初始化和设置

（1）初始化

样式必须是 static 修饰的、全局的、动态申请的一种，要让 LVGL 能在整个程序的生命周期能访问到，不然LVGL会运行崩溃。

最简单和常用的方法是 static

static lv_style_t style_btn;

lv_style_init(&style_btn);

（2）设置样式

样式设置函数命名规范：lv_style_set_<property_name>(&style, <value>);

与样式有关的函数太多了，放在了一个单独的页面：lvgl-api-desc

（3）移除样式

lv_style_remove_prop(&style, 样式类型，如 LV_STYLE_BG_COLOR);

（4）从样式中获取属性的值

lv_style_value_t v;

lv_result_t res = lv_style_get_prop(&style, LV_STYLE_BG_COLOR, &v);

if(res == LV_RESULT_OK) {  /* Found /

do_something(v.color);

}

控件样式操作

Styles Overview - LVGL 9.4 documentation

LVGL 提供了lv_obj_set_style_ 开头的一系列函数，用于不通过lv_style_t ，直接设置控件的样式。参考 lvgl-api-desc

1、添加样式

lv_obj_add_style(btn, &style_btn, 0);                     / 设置正常状态下按钮的样式 /

lv_obj_add_style(btn, &btn_red, LV_STATE_PRESSED);        / 设置按下时按钮的样式 */

2、移除样式

移除所有样式：

lv_obj_remove_style_all()

移除单个样式：

lv_obj_remove_style(widget, style, selector)

selector 为 part 和 state 的组合，如LV_PART_MAIN | LV_STATE_DEFAULT ，

两种情况：

1、style 和 selector 都不为 NULL：

（1）移除指定selector的指定样式

（2）把某个样式从所有part或所有state中移除

lv_obj_remove_style(btn, &style_red, LV_PART_ANY);

lv_obj_remove_style(btn, &style_red, LV_STATE_ANY);

lv_obj_remove_style(btn, &style_red, LV_PART_ANY | LV_STATE_ANY);  // 注意这里的 | 不能理解为 || ，这是 && 的意思。

2、style 为 NULL，selector 不为 NULL：

（1）移除指定部分或状态的所有样式

（2）去除控件的所有样式，相当于lv_obj_remove_style_all()

lv_obj_remove_style(btn, NULL, LV_PART_ANY | LV_STATE_ANY);

3、替换样式

bool lv_obj_replace_style(lv_obj_t *obj, const lv_style_t *old_style, const lv_style_t *new_style, lv_style_selector_t selector)

颜色

LVGL 8.x 中，LV_COLOR_PALETTE_BLUE 这种写法，但是在 9.x 版本中移除了。

9.x 内置颜色：

LV_PALETTE_RED

LV_PALETTE_PINK

LV_PALETTE_PURPLE

LV_PALETTE_DEEP_PURPLE

LV_PALETTE_INDIGO

LV_PALETTE_BLUE

LV_PALETTE_LIGHT_BLUE

LV_PALETTE_CYAN

LV_PALETTE_TEAL

LV_PALETTE_GREEN

LV_PALETTE_LIGHT_GREEN

LV_PALETTE_LIME

LV_PALETTE_YELLOW

LV_PALETTE_AMBER

LV_PALETTE_ORANGE

LV_PALETTE_DEEP_ORANGE

LV_PALETTE_BROWN

LV_PALETTE_BLUE_GREY

LV_PALETTE_GREY

使用方法：

lv_color_t c = lv_palette_main(LV_PALETTE_xxx);

lv_palette_lighten

lv_palette_darken

使用16进制的颜色：

lv_color_t c = lv_color_hex(0x123456);

主题

Themes - LVGL 9.4 documentation

 lv_theme_t *lv_theme_default_init(

lv_display_t *disp,

lv_color_t color_primary,

lv_color_t color_secondary,

bool dark,

const lv_font_t *font)

主题是相同风格的样式的集合，修改全局的默认样式：

  lv_disp_t *display = lv_disp_get_default();

lv_theme_t theme =

lv_theme_default_init(display,

lv_palette_main(LV_PALETTE_BLUE), // 主颜色（蓝色）

lv_palette_main(LV_PALETTE_RED), // 次要颜色（红色）

true,                            // 使用深色模式

LV_FONT_DEFAULT                  // 默认字体

);

lv_display_set_theme(display, theme);

如果设置中开启了，那么会有默认的主题，上面的函数才可用。

#define LV_USE_THEME_DEFAULT 1

主题的相关函数：

// 回调函数定义

typedef void (lv_theme_apply_cb_t)(lv_theme_t, lv_obj_t)
// 函数

lv_theme_t *lv_theme_get_from_obj(lv_obj_t *obj)

void lv_theme_apply(lv_obj_t *obj)

void lv_theme_set_parent(lv_theme_t *new_theme, lv_theme_t *parent)

void lv_theme_set_apply_cb(lv_theme_t *theme, lv_theme_apply_cb_t apply_cb)

const lv_font_t *lv_theme_get_font_small(lv_obj_t *obj)

const lv_font_t *lv_theme_get_font_normal(lv_obj_t *obj)

const lv_font_t *lv_theme_get_font_large(lv_obj_t *obj)

lv_color_t lv_theme_get_color_primary(lv_obj_t *obj)

lv_color_t lv_theme_get_color_secondary(lv_obj_t *obj)

拓展主题

当不满足于 LVGL 内置的主题样式时，可拓展内置主题，在其基础上修改自己想要的样式，而不用完全重写主题。

拓展主题使用“主题链”机制实现，样式应用顺序：父主题 → 子主题 → 孙主题 …，后面主题的样式会覆盖前面主题的样式，从而达到“修改”的效果。

因此，要把内置主题当做父主题，自定义主题当做子主题。

示例代码：（AI写的，未验证，特别是回调函数这块）

查询控件的类型：Search const lv_obj_class_t - LVGL 9.4

// 自定义主题回调函数

static void my_theme_apply_cb(lv_theme_t * th, lv_obj_t * obj)

{

if(lv_obj_check_type(obj, &lv_button_class)) {

static lv_style_t style_btn;

lv_style_init(&style_btn);

lv_style_set_bg_color(&style_btn, lv_palette_main(LV_PALETTE_GREEN));

lv_obj_add_style(obj, &style_btn, 0);

}

}
// 自定义主题初始化

// 官方的是lv_theme_default_init，我们也实现个自己的初始化主题函数

lv_theme_t * my_theme_init(lv_display_t * disp, lv_theme_t * parent)

{

static lv_theme_t theme;

lv_theme_set_apply_cb(&theme, my_theme_apply_cb);  // 设置回调函数

lv_theme_set_parent(&theme, parent);  // 继承内置主题

theme.disp = disp;

return &theme;

}
// 内置主题初始化

lv_theme_t * base = lv_theme_default_init(disp, lv_palette_main(LV_PALETTE_BLUE),

lv_palette_main(LV_PALETTE_RED),

LV_THEME_DEFAULT_LIGHT, &lv_font_default());

// 自定义主题初始化

lv_theme_t * ext = my_theme_init(disp, base);
lv_display_set_theme(disp, ext);  // 应用扩展后的主题

页面切换

lv_scr_load(ui_HomePage);

#define lv_scr_load                      lv_screen_load

#define lv_scr_load_anim                 lv_screen_load_anim
void lv_screen_load(struct _lv_obj_t *scr) {

lv_screen_load_anim(scr, LV_SCR_LOAD_ANIM_NONE, 0, 0, false);

}
void lv_screen_load_anim(lv_obj_t *new_scr, lv_screen_load_anim_t anim_type,

uint32_t time, uint32_t delay, bool auto_del);

页面切换动画

LVGL 启动流程

Learn the Basics - LVGL 9.4 documentation

（1）硬件初始化（LCD屏幕、触摸、SPI控制器等硬件）

（2）LVGL 初始化，调用函数：lv_init();

（3）LVGL动画、交互处理等都需要知道时间（ms）

有两种方式：

1、时间由外部维护，设置回调函数，让 LVGL 能获取时间。

RTOS、HAL 用这个。

 void lv_tick_set_cb(lv_tick_get_cb_t cb)

2、时间由 LVGL 维护，需要周期性的调用。

 void lv_tick_inc(uint32_t tick_period)

（4）显示设置、缓冲区域设置，这些在移植文件中，调用对应函数既可。

（5）到这里LVGL就初始化好了，可以写界面了。

（6）周期性调用 lvgl 事件处理函数，间隔 5 ms

while(1) {

lv_timer_handler();

my_sleep(5);

}

裸机在 while(1){} 中调用
Linux 在一个线程中调用
RTOS 在一个任务中调用。不推荐在软件定时器中调用，因为不能执行耗时操作，而且优先级比较低，不能保证及时调用，导致响应卡顿。也不要在时基回调函数中调用，会降低系统整体响应速度。

Keil 编译 lvgl 报错

这是编码格式的问题。

解决：

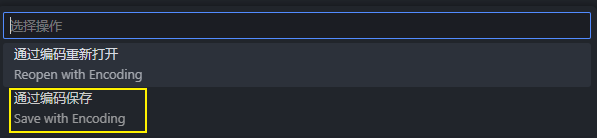

使用 vscode 打开项目，打开报错的文件：

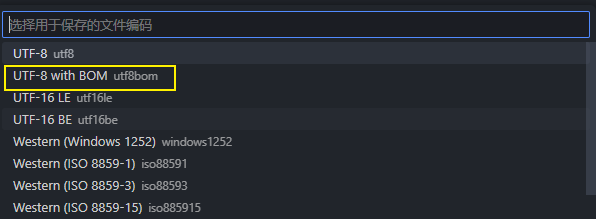

改为 utf8bom 格式就行了，重新编译。
