网络分组

BUS 组和网络组，功能相似。

区别在于，BUS 组可以前台创建，选中网络创建；而网络组只能后台创建。

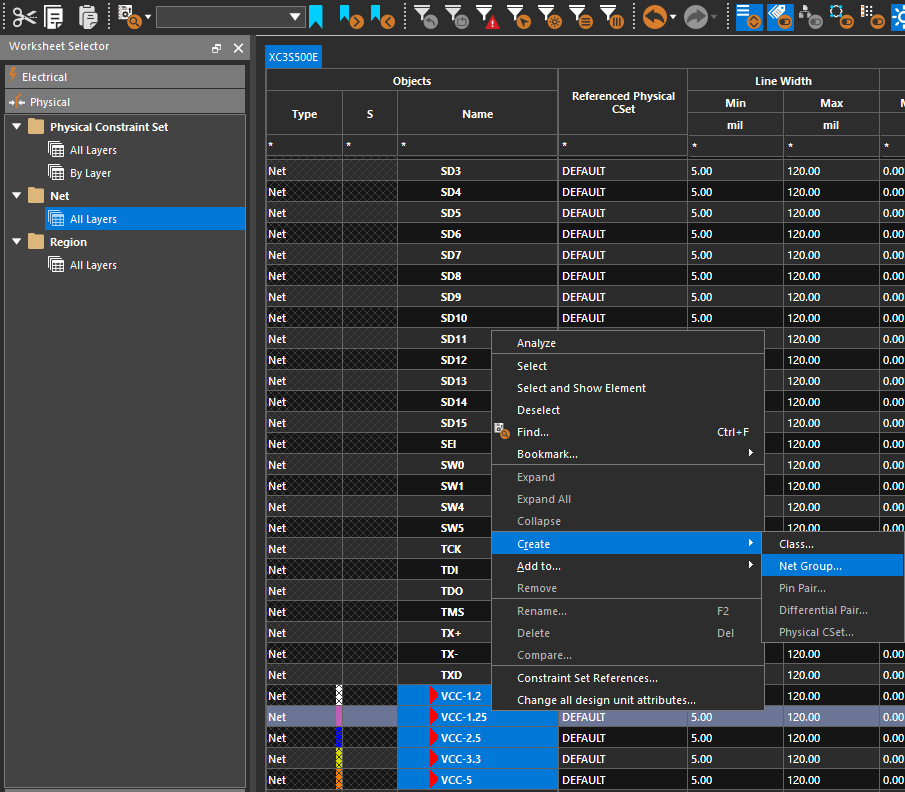

网络组

这里创建的是网络分组

要删除分组，直接右键 Delete

Bus 组

前台创建

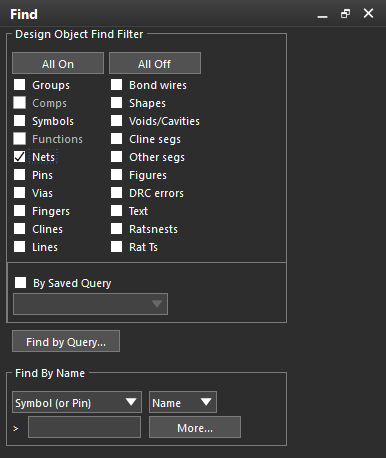

（1）

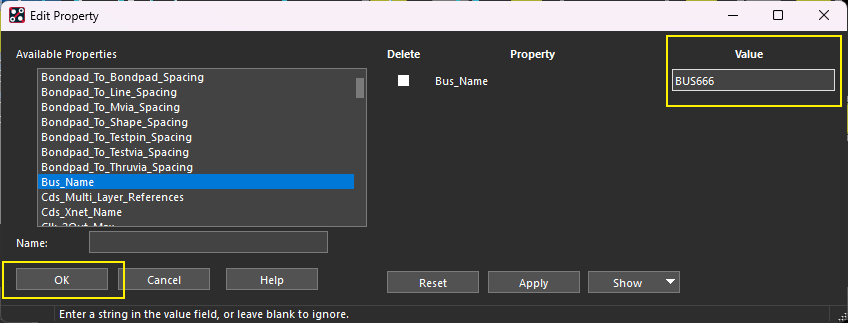

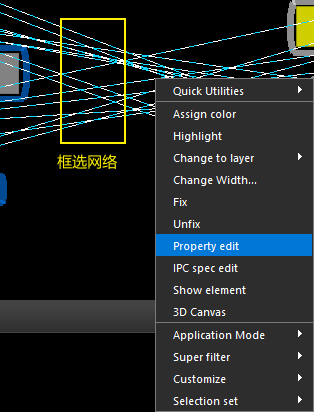

（2）

（3）

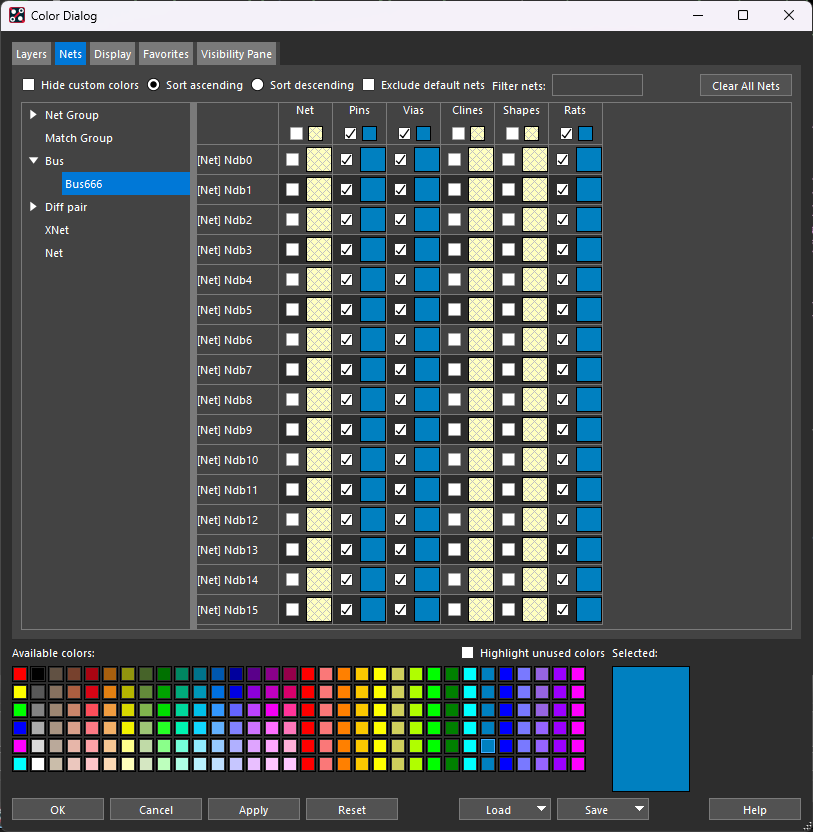

（4）在这里可以找到并设置颜色

Rats 设置飞线的颜色，布线时方便区分。

后台创建

网络颜色设置

如果设置了网络的 Clines 颜色，那么这个颜色会覆盖原来层的颜色，无论哪层的走线都是这个颜色，这样没办法区分了。

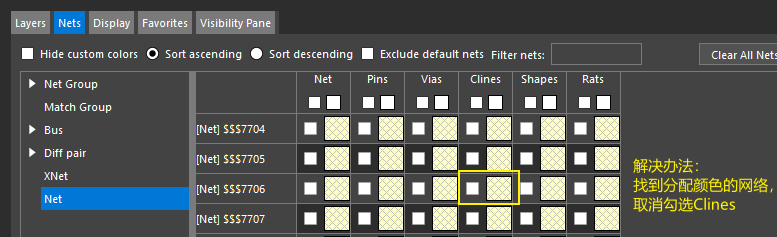

取消勾选后，层的颜色恢复。

虽然走线完成后的颜色正常了，但是走线时还是显示这个颜色，因为它那个颜色无法清除，没有单独清除选项，只能右上角【Clear All Nets】，但会影响到其它网络的颜色设置，因此没啥好的办法。

这是 Allegro 软件的一个缺陷，只要设置了颜色就会有这个问题，无论你是网络分组还是bus分组。

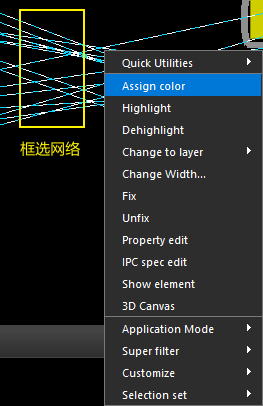

第二种方式就是选中网络后右键：

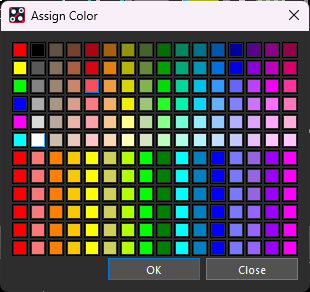

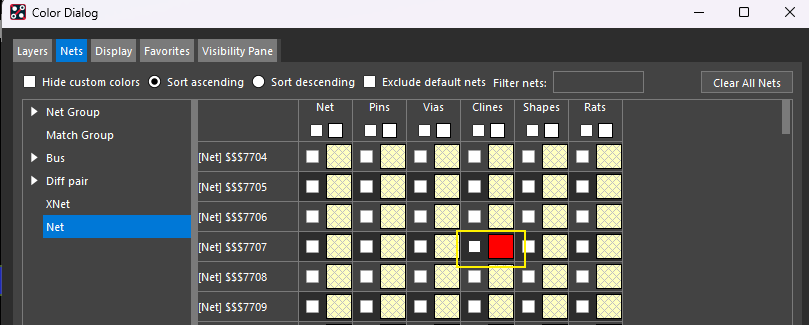

这就相当于设置了所有颜色：

和前面一样，存在缺陷问题。
