【Options】【Preference】

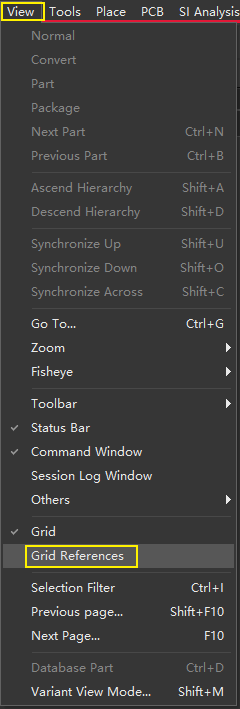

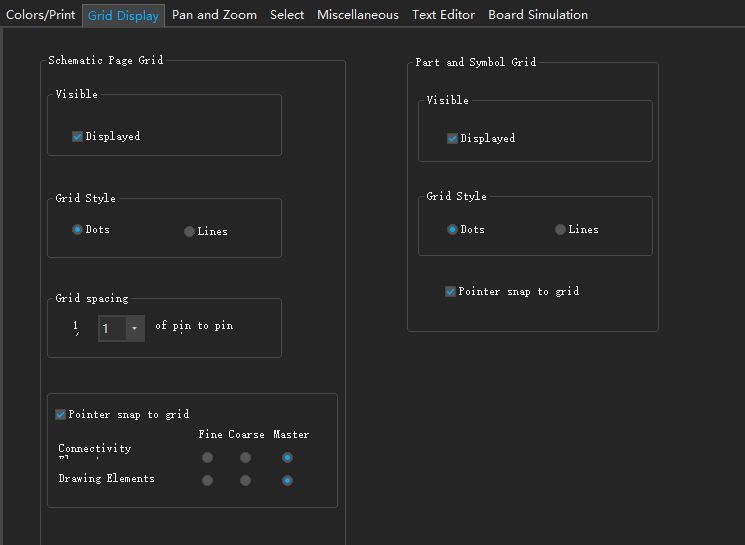

栅格设置：

Pointer snap to grid 抓取格点

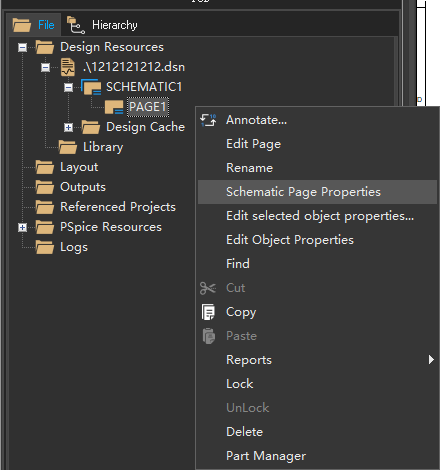

原理图大小设置

原理图页

元件操作

快捷键：

• x：No Connect，再次点击取消

• f：放置电源/GND

• w：连线，ESC关闭

• n：放置网络标签

• p：放置元器件

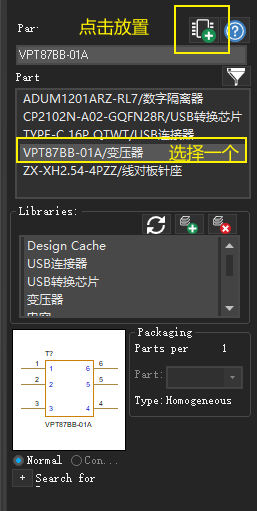

放置元件

基本操作

（1）移动元件

鼠标拖动元件。

按住 Alt 移动元件，连线不会跟着。

（2）复制元件

方法一：Ctrl C + V

方法二：按住 Ctrl 拖动

（3）旋转元件

旋转：R

（4）镜像元件

镜像：H/V

元件连接

• 网络标签：同一页面内

• 离图连接器：不同页面间

搜索元件

常用操作

高亮网络

选中一个网络然后右键：

创建差分对

通常直接在PCB中创建差分对，不过原理图中也能设置。

元件自动编号

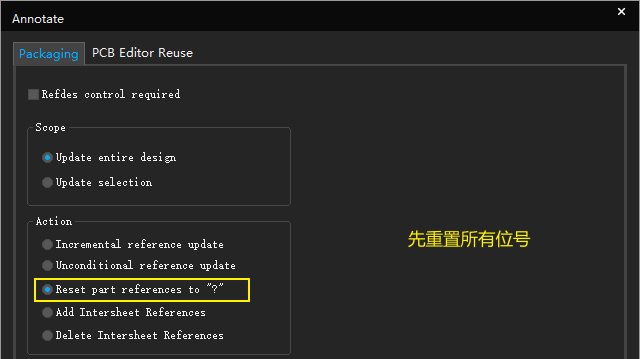

（1）选中原理图，然后在Tools

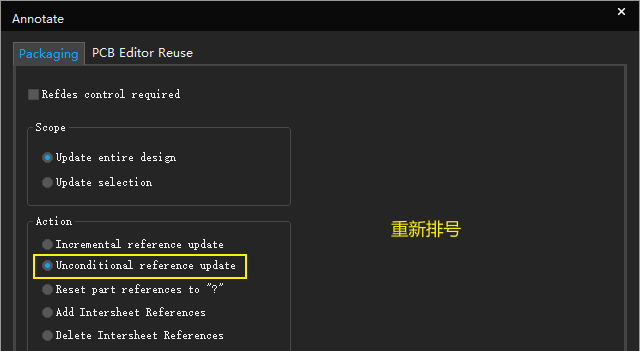

（2）

（3）

元件属性显示设置

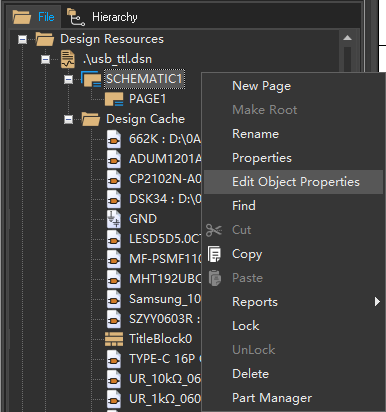

批量修改封装

在原理图上右键

如果要批量修改同一类型元件的封装，比如电阻，先框选：

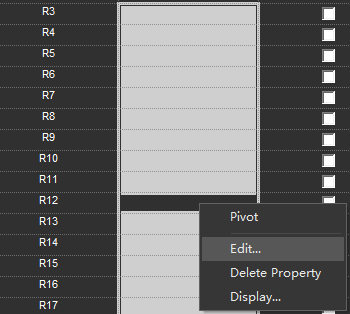

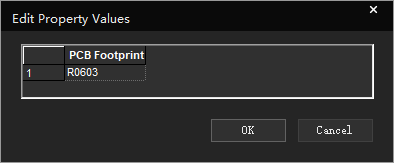

然后右键编辑修改值：

在那个列表中可以 Ctrl+C/V复制粘贴。

鼠标缩放 Bug

鼠标缩放原理图，原理图不以鼠标为中心缩放，并且鼠标指针飞到原理图外面，这是软件的Bug。

解决办法：

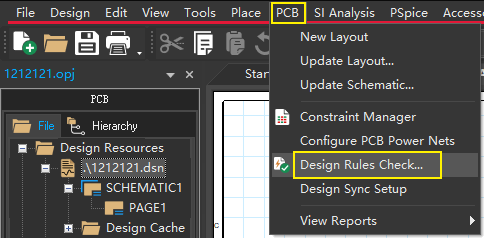

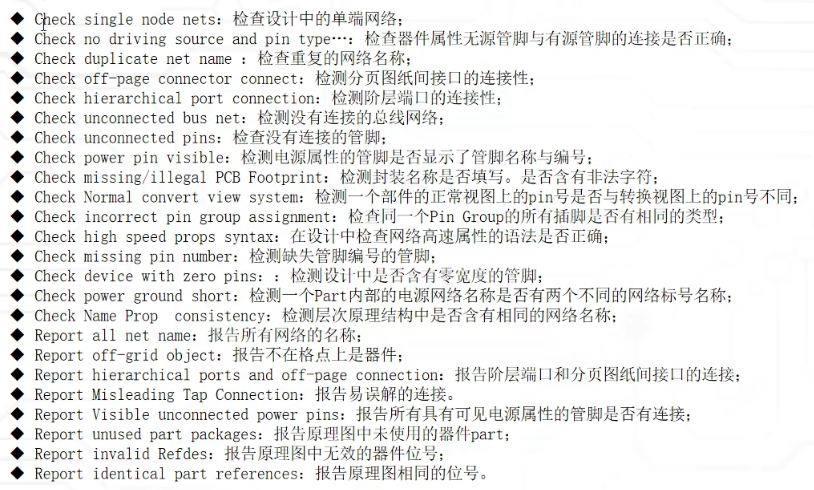

DRC 检查

• DRC Action：

• Use Properties：

• Waring：

• Waived DRC：

DRC检查时标记

删除DRC标记

Online是指在画原理图的时候，实时显示
