零件：基本单元
装配体：由多个零件组成
工程图：3D 转 2D 的图
基本思路就是绘制【草图】，然后拉伸为 3D
平移的话，按住 ctrl+鼠标中键 拖动。
构造线，就是逻辑上的线，不是真正的线，所以不能拿构造线来画封闭图形。
线条选不中的话，切换到线架图模式。
草图
操作的时候注意要时刻“确认”一下：
绘制图形
新建【零件】文件
比如绘制一个矩形：
（1）
（2）

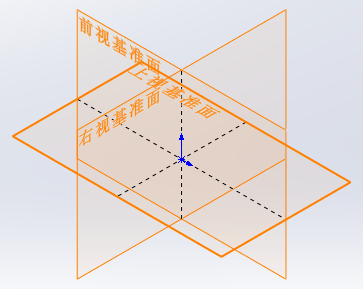

选择基准平面

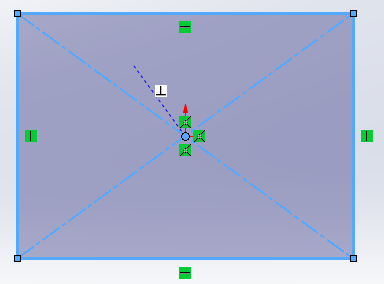

（3）点下中心，再点一下完成
拖出来的这个，实际上是没有尺寸的，只是一个展示。
所以需要给它设置长宽，即尺寸约束。
（4）设置尺寸

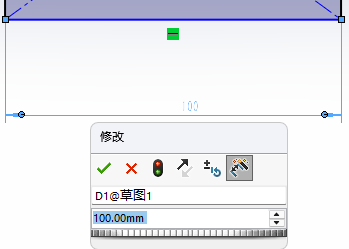

点击一条边，拖动，然后点一下，它会自动弹出修改长度。
或者双击数字也能修改长度
左边有一个也能改
确定后，边的颜色变为了黑色，表示已约束。
（）
（）查看
按住鼠标中键，拖动。
右键滑动也行。
左侧的工具栏：
或者空格键
在这里选
查看草图：
（）
关闭右边的窗口：【视图】【用户界面】【任务窗格】
草图修改后要点击右上角的√或者保存，否则就没了。
绘制直线时就可以垂直、水平啥的：
（1）直线
选中直线后可让它水平或垂直
如果它已经是水平或垂直的了，设置为垂直或水平会报错

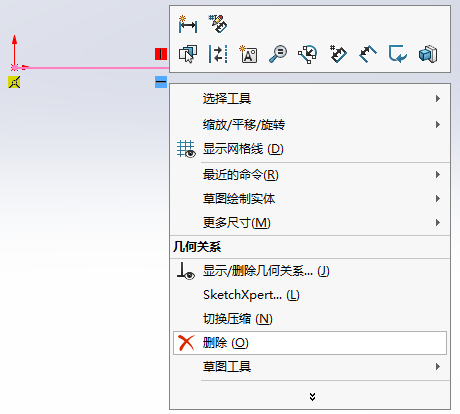

如果需要切换的话，需要删除，点击线旁边的小方块右键：
固定的话，线和端点都要固定的。
【作为构造线】设置为点划线
（2）
（3）
圆角、倒角
设置几何关系
选择图形：鼠标左键框选 或 ctrl + 单击

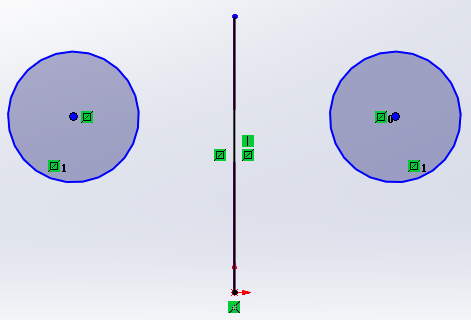

构造线（点划线）就是用于对称的，作为对称中心。
裁剪线段

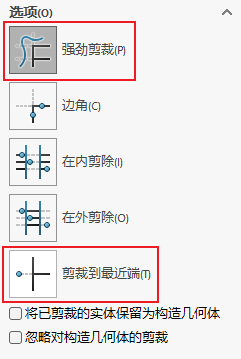

通常用第一个和最后一个，其它三个在特定场合下才会用到。
强劲裁剪：
鼠标左键划过，被划过的线会被删掉。
按住shift，拖动端点，可以延长线。
裁剪到最近端：
点击需要删除的线段
转换实体
不仅可以在啊基准平面上绘制草图，也可以在其它平面上绘制草图。
等距实体，没明白。
这都是个啥啊。
转换实体引用
把实体上的线段投影到当前草图中。
就是需要在实体的某个面上画，不用在这个面上画草图，使用这个生成草图。

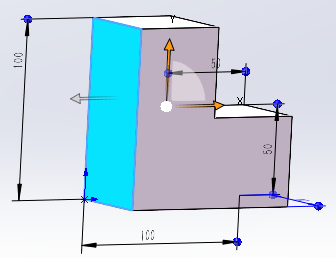

举个例子：

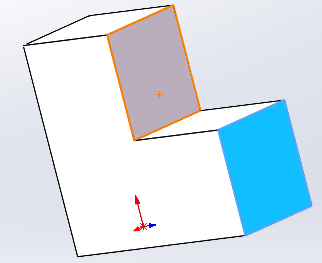

（1）选中要编辑的一面，点击【草图绘制】

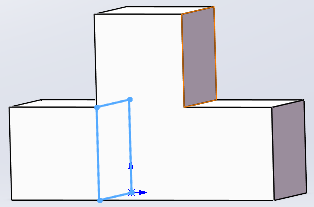

（2）选择要投影的一面，点击【转换实体引用】
就得到了一个草图：

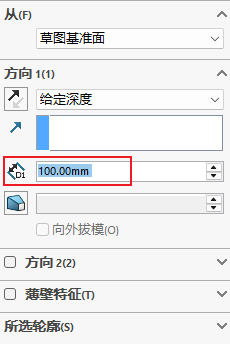

（3）【拉伸凸台/基体】
标注角度：
【智能尺寸】
点击第一条线、点击第二条线
附加课2：4:25

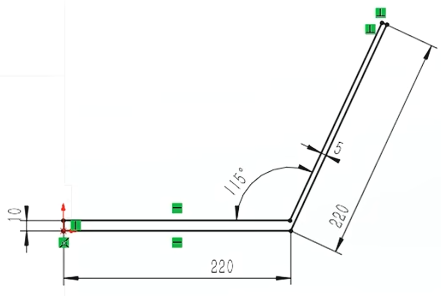

练习：绘制这个

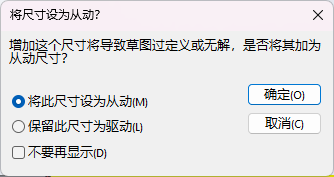

在标高的时候，已经有标注了，所以会提示：
这里选择从动。
驱动就是自变量，从动就是因变量，所以值是无法修改的。
因此当驱动尺寸变化了，从动尺寸是跟着变化的。

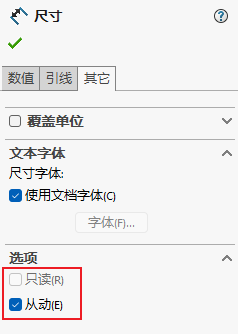

更改类型
选中尺寸，在左侧面板中：

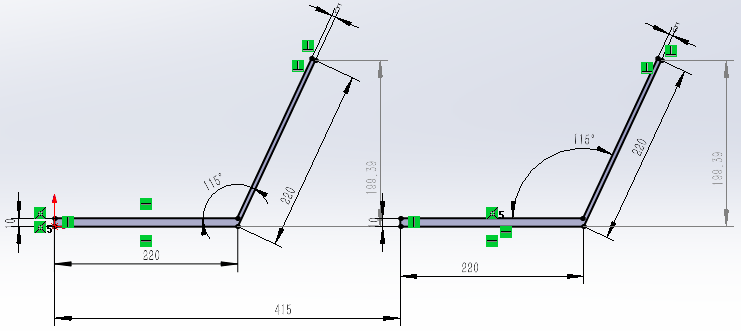

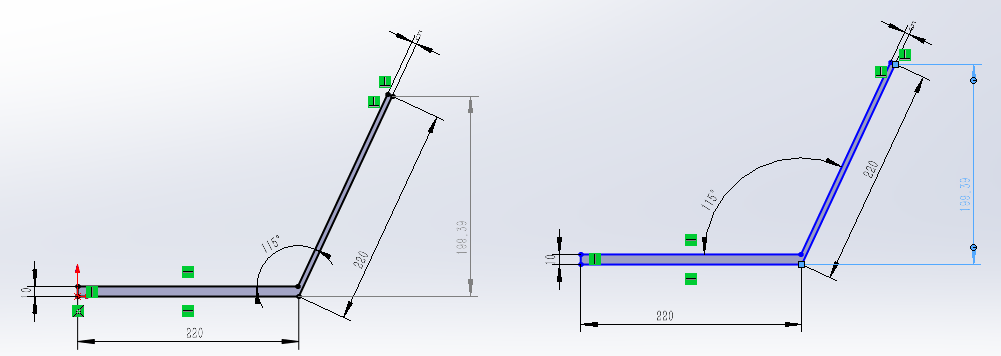

右边的画完是蓝色的，左边的是黑色的，因为右边的草图是未定义状态，没有与原点建立联系。
按住ctrl选择右边下面的直线和原点
现在草图就只能左右移动了（拖动端点）。
但是右边还是有蓝线，

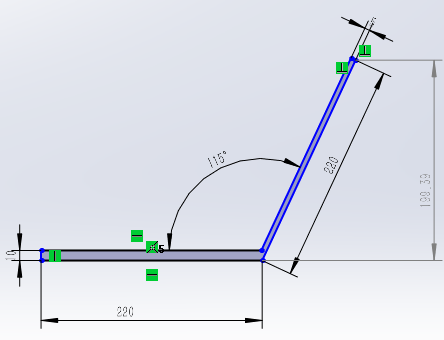

尺寸标注一下就好了：
此时右边的就无法被移动了。

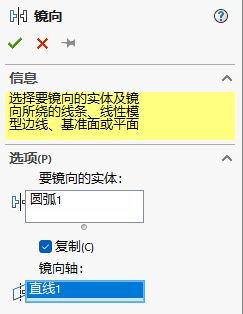

草图镜像、阵列
草图阵列
就是批量复制
enter 键来刷新预览
这个数量是包括原始的
旋转阵列那里没看
综合练习
没画
