元件操作

移动

快捷键【a】

移动元件到指定坐标：

（1）移动命令选中元件

（2）命令框输入：x X坐标 Y坐标

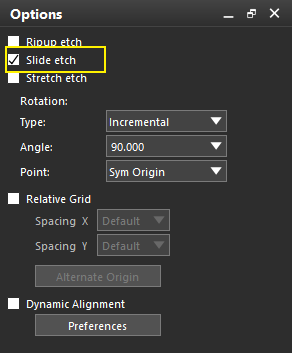

导线跟着元器件移动：

旋转：

• 【R】

• 移动时【Tab】

开启栅格移动过孔的时候，要只选择过孔，否则很有可能选中的是走线，导致看似放到栅格点上了，实际上没有。

移动时丝印号不显示：

旋转

整体旋转

1、执行旋转命令

2、创建临时组合

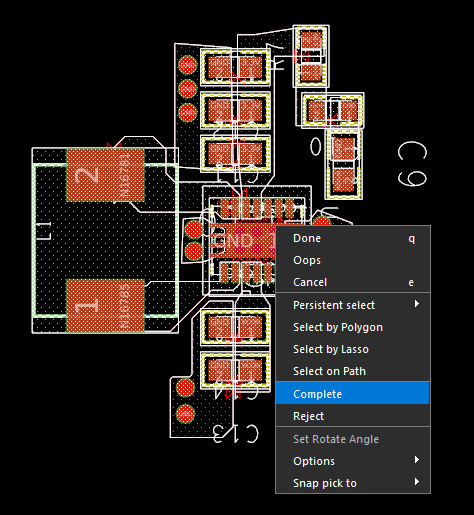

框选后 complete：

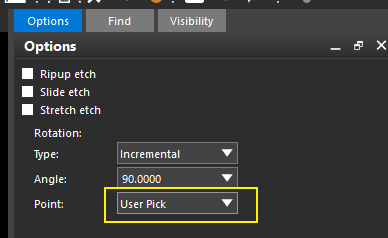

3、左键点一个旋转点

4、右键旋转

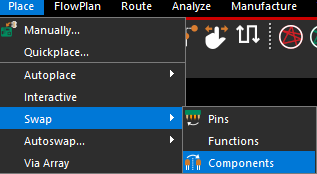

交换元件

然后点击要交换的两个元器件就行了

捕获定位

坐标定位

元件极坐标布局

【Cadence allegro极坐标Polar Grid布局布线铺铜视频教程】https://www.bilibili.com/video/BV1ZB4y1W7SV?vd_source=fbeb6e86c394ad3c4e7b510014b4addc

模块复用

Allegro实用技巧之模块复用 - 哔哩哔哩

一个项目中的有几部分的原理图是一样的。

板内复用

比如画一个 USB Hub，有四个 TypeA 接口，它们的电路是一样的。

1、切换到布局模式【Placement Edit】

2、框选已经布好线的电路，右键【Place replicate create】，然后直接右键【Done】

3、会弹出让保存 .mdd 文件

4、选中待布局布线的模块电路，右键【Place replicate apply】，选择刚才保存的 .mdd 文件，就可以了。

复用过后，选择的元件作为一个组的（Group），所以不能单独移动里面的一个元件，。

解决办法是选中模块右键【Disband group】（还是在布局模式下），

板间复用
