Allegro[16] PCB 布线、打孔与扇出

常用线宽:

  • 6 mil = 0.1524 mm

  • 8 mil = 0.2032 mm

  • 10 mil = 0.254 mm

  • 15 mil = 0.381 mm

  • 20 mil = 0.508 mm

  • 30 mil = 0.762 mm

  • 40 mil = 1.016 mm

  • 50 mil = 1.27 mm

  • 60 mil = 1.524 mm

  • 70 mil = 1.778 mm

  • 80 mil = 2.032 mm

  • 100 mil = 2.54 mm

一、走线命令

走线:

自定义命令 S

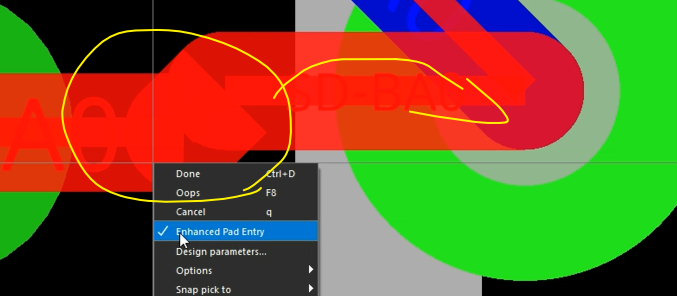

小的拐弯拉不到焊盘上,取消勾选【Enhanced Pad Entry】:

走线参数设置:

optime inchannel 走线在居中位置

clearance view 保护带

二、引脚扇出与取消

扇出

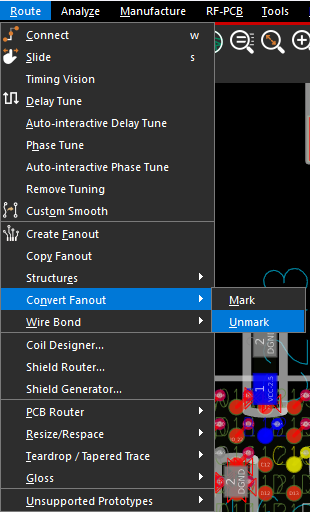

(1)【Route】【Create Fanout】

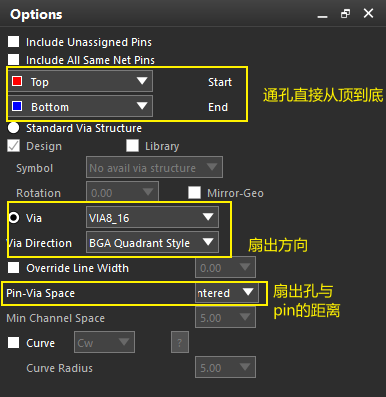

(2)设置参数

如果是这种正常的,竖直方向的,选择【BGA Quadrant Style】

如果是这种旋转45度的,选择【Outward】

(3)点击元件

此时是预览,右键【Done】确认。

取消扇出

其实直接删除就行。

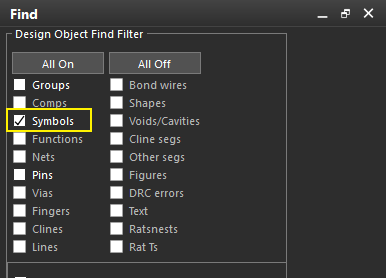

(1)将元件和扇出的过孔、走线分离

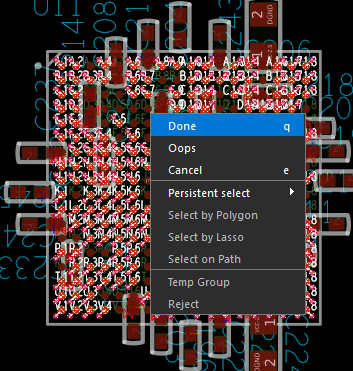

(2)框选整个BGA,然后右键【Done】

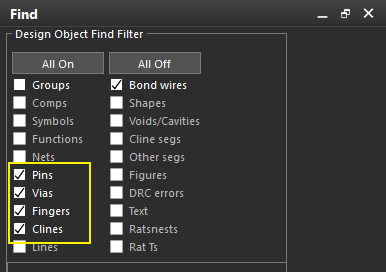

(3)只选择走线和过孔,把它删了就行。


二、过孔

单打孔

双击

批量过孔

更换过孔

【Cadence Allegro替换过孔VIA的方法-包含单个更换,部分更换和全部更换及修改过孔名方法】https://www.bilibili.com/video/BV1rg411h7Wb?vd_source=fbeb6e86c394ad3c4e7b510014b4addc

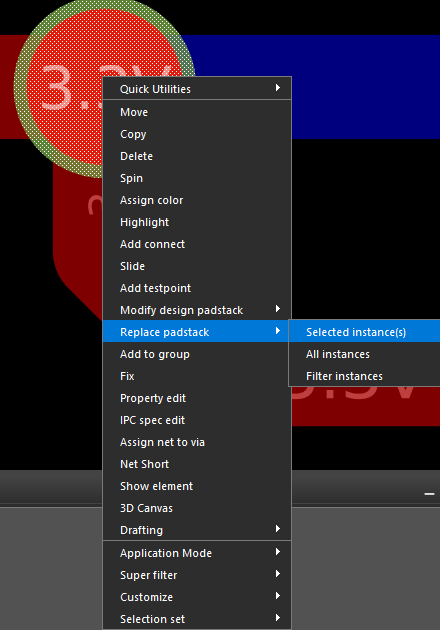

(1)更换单个过孔

(2)部分更换

(3)全部更换

替换同一类型的过孔:

(4)修改过孔名

过孔右键:

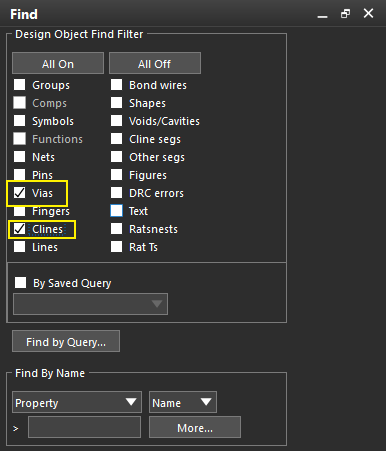

要批量换过孔,只能过滤器,然后框选了,没啥好办法:

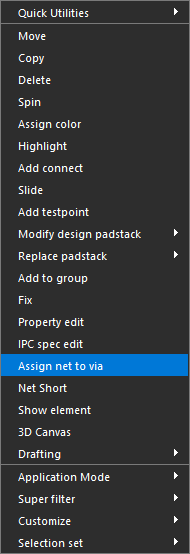

设置过孔网络

右键:

三、更改已走线宽度

单根线

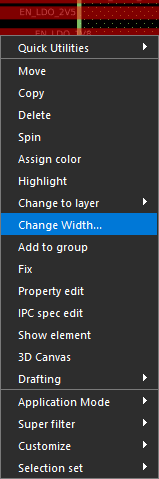

右键导线:

批量修改

1、【Edit】【Change】

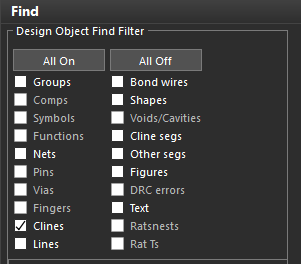

2、Find中只选择【Clines】

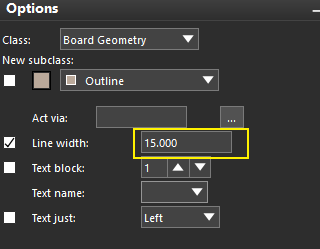

3、设置目标线宽

4、点击或框选需要修改的线既可

如果修改某一网络的线宽,Find中只选择Nets,然后点击网络。

四、多根走线

走线命令下,框选多个走线既可。

多根走线等间距:

(56 封私信 / 80 条消息) Cadence Allegro PCB多根走线及其间距设置 - 知乎

右键【Route Spacing】

五、弧形走线

两种方法:

  1. 直接画弧形线

  2. 先画45度线,然后批量转换为弧形线。

【Route】【Unsupported Prototypes】【Auto-interactive Convert Corner】

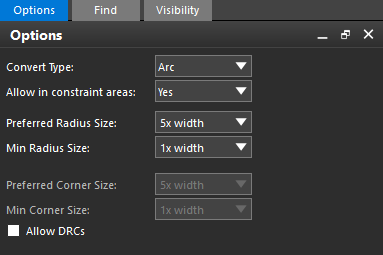

设置圆弧半径:

  • Convert Type:转换为。

  • Preferred Radius Size:

  • Min Radius Size:

使用 Slide 修线命令,可调节弧形半径。

这个可用于弧形、45、90 之间的转换。

信号线快速包地

【Allegro shield router给走线快速包地和打孔的方法】https://www.bilibili.com/video/BV1Pg411X79L?vd_source=fbeb6e86c394ad3c4e7b510014b4addc
