原理图设置

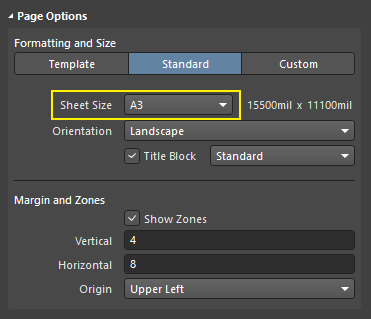

大小设置

【Properties】【Page Options】

（双击原理图边缘也可以。）

• Standard：预定义的大小

• Custom：自行设置大小

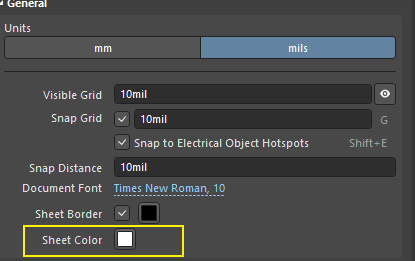

背景颜色设置

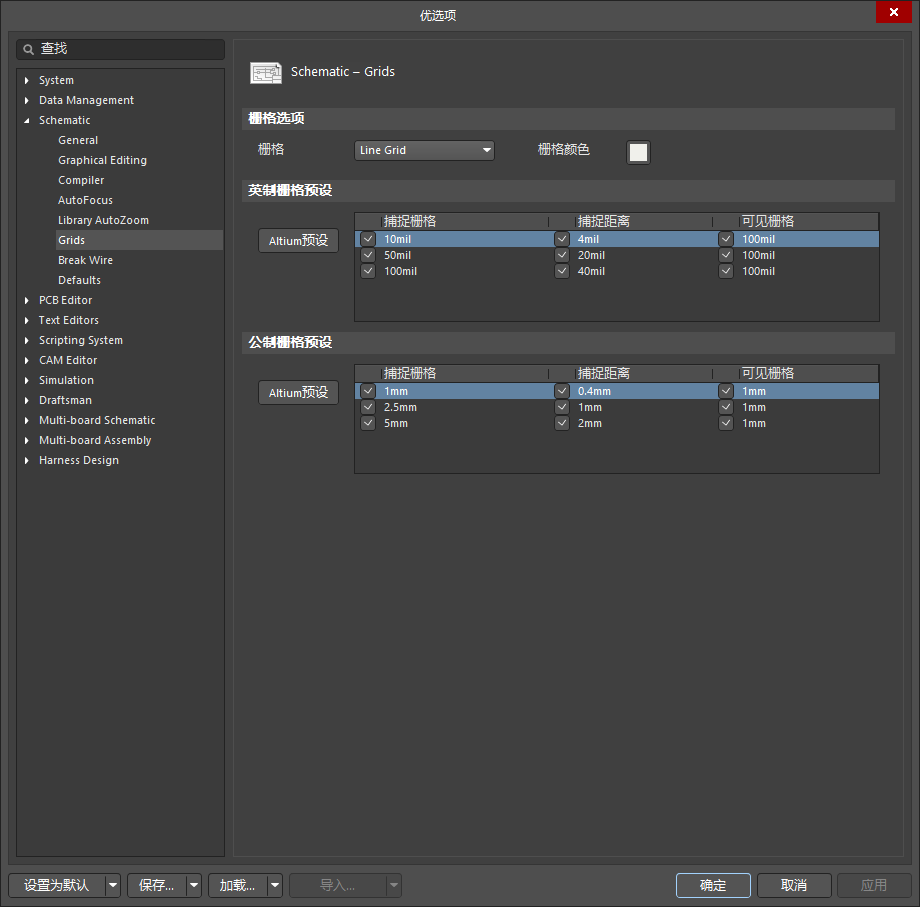

栅格设置

• 选择 Line Grid（CTRL + SHIFT + G）

• 设置为 100 mil（VGS）

AD学习笔记（5）——AD软件中可视栅格 捕捉栅格 电气栅格的功能和设置详解 - 叉叉星 - 博客园

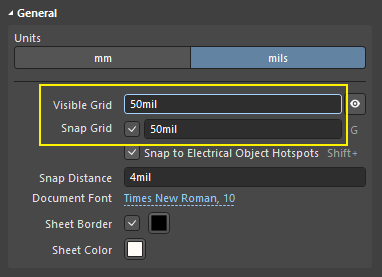

设置原理图可是栅格和捕获栅格：

原理图界面操作

原理图操作：

• 移动：右键移动

• 缩放：按下中键上下滑动、按住CTRL+滚轮滚动

• 按住 ALT 键点击，高亮原理图的部分电路

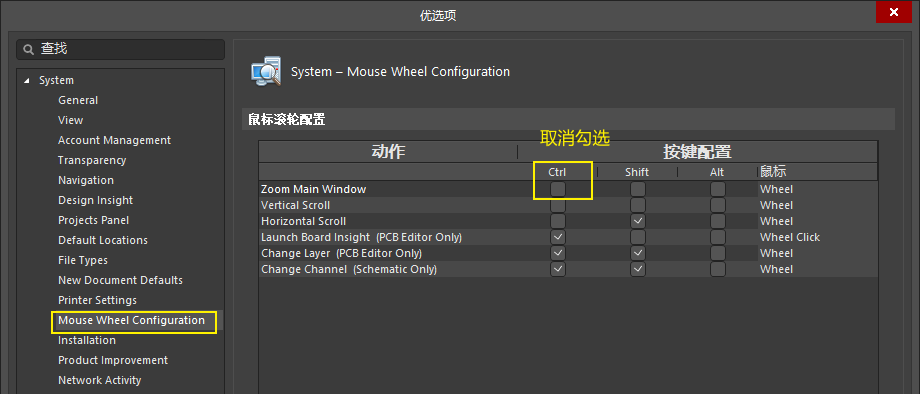

原理图设置，放大缩小不用按住ctrl，直接滚轮即可。

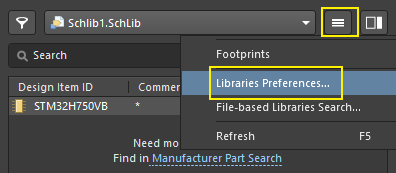

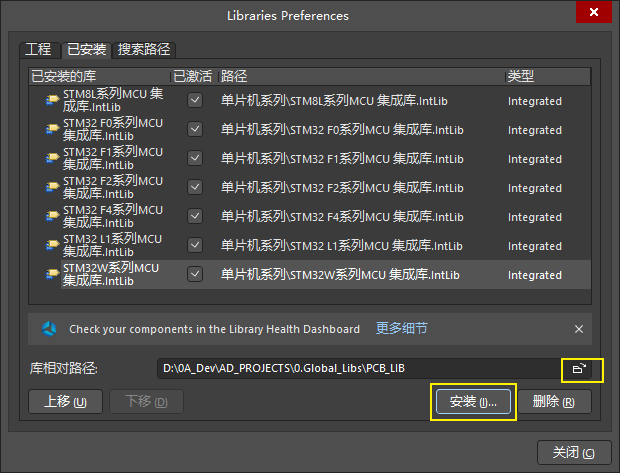

加载元件库、封装库

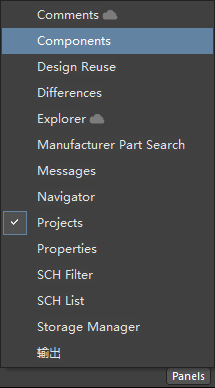

如果右下角 Panels 消失：【视图】【状态栏】

原理图模板

第 21 讲

【设计】【模板】【本地】【Manage Templates】

模板：

• 特定的大小

• 特性的信息

层次原理图

自下而上：先设计好各个模块，再整合成完整项目

自上而下：先设计好完整的项目，再分别实现各个模块

（1）在已有项目的一个原理图中，【放置】【页面符】

（2）
