新建元件库

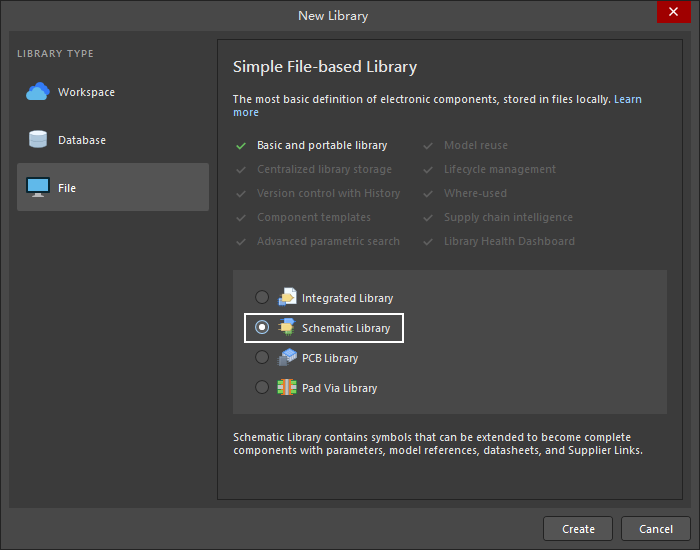

【文件】【新的】【库】

绘制元件

1.设置栅格

【视图】【栅格】【设置捕获栅格】，快捷键：【VGS】

设置为50mil

2.画图形

按空格切换方向。

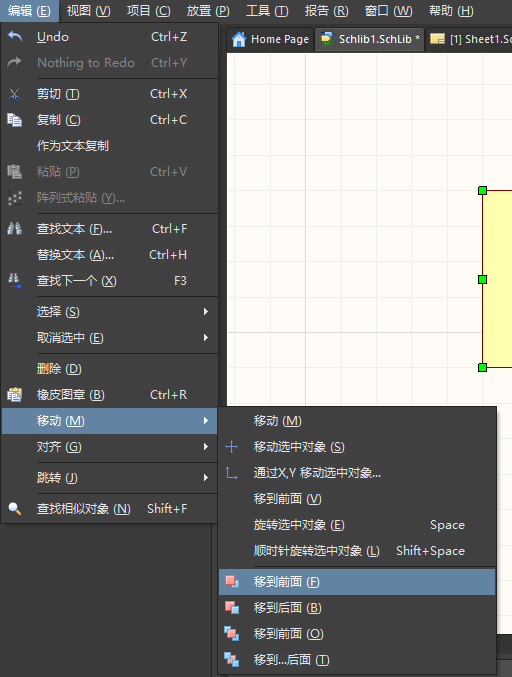

图层显示问题：

3.放置管脚

操作：

• 空格 逆时针旋转

• X 关于X镜像

• Y 关于Y镜像

管脚参数设置：

• Designator 管脚ID、管脚号，在线上的那个，要和PCB封装中的焊盘号对应，可显示和隐藏

• Name 管脚名称，“\字符”表示带上划线的字符，可显示和隐藏

• Pin Length 管脚长度

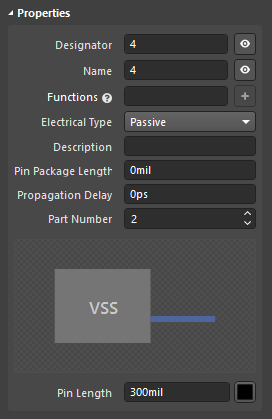

按 Tab 暂停放置管脚，设置参数：

管脚长度通常 300 mil，根据实际情况修改。

按住 SHIFT + 左键拖拽，可快速复制。

管脚的自增量在 Setting -> Schematic -> General 中设置：

4.元件参数设置

元件属性设置

• Design Item ID：元件名称

• Designator：元件位号，元件的唯一标识

• Comment：重要区分属性，比如电阻的阻值

• Description：详细描述

元件参数设置

• [必须] 添加 PCB 封装

多 part 元件

指含有多个独立部分的元件，如 LM358 芯片有两个运放。

两个部分用一样吗？

添加部件：

然后分别在每个部分里画就好了。

IC 元件快速绘制方法

MCU、SOC 这种芯片，引脚数量过多，一个个设置管脚工作量巨大。

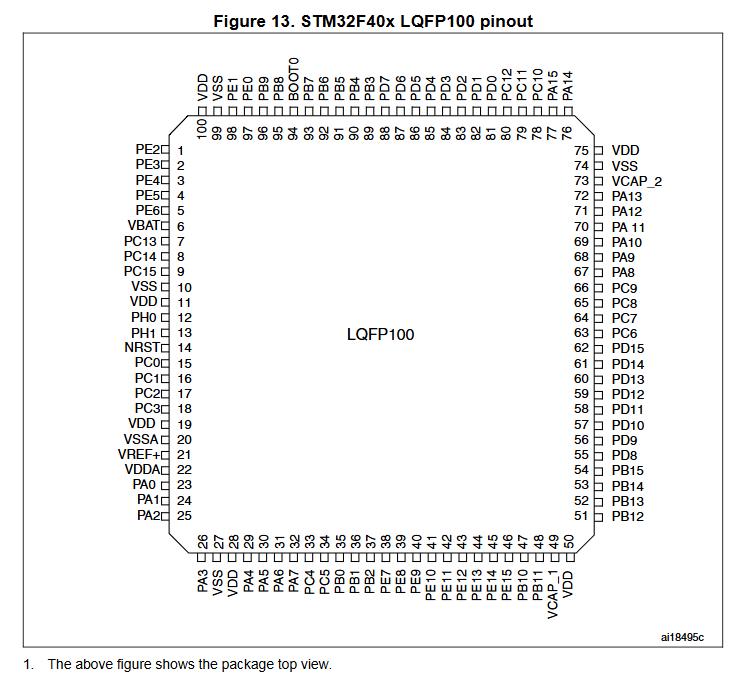

例如：

通过截图+文字识别+Excel方法，可减少工作量。

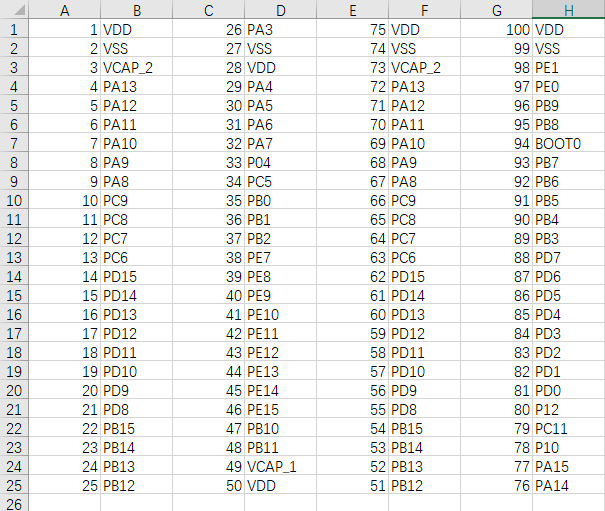

（1）新建 Excel

（2）截图 + 识别

截图使用 Snipaste，识别使用 utools

识别出来复制到 Excel 中，注意识别容易丢失_下划线，0变成O

Excel 下拉数字递增：先在第一个输入1，然后按住 Ctrl，按住右下角 + 号往下拉。

递减的话，选中所有需要的行，然后【填充】【序列】[ 步长值 ] 设置为 -1

对于【左】【下】是递增的，【右】【上】是递减的，图像识别的话顺序是反的，因此这样变通一下。

奇数列：编号

偶数列：名称

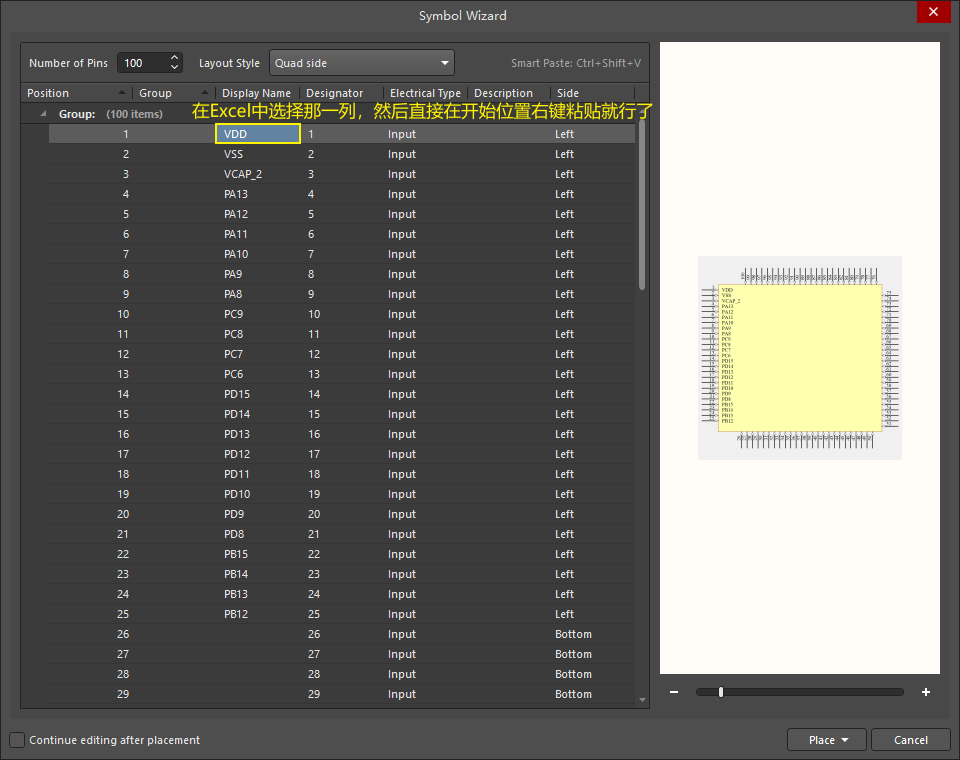

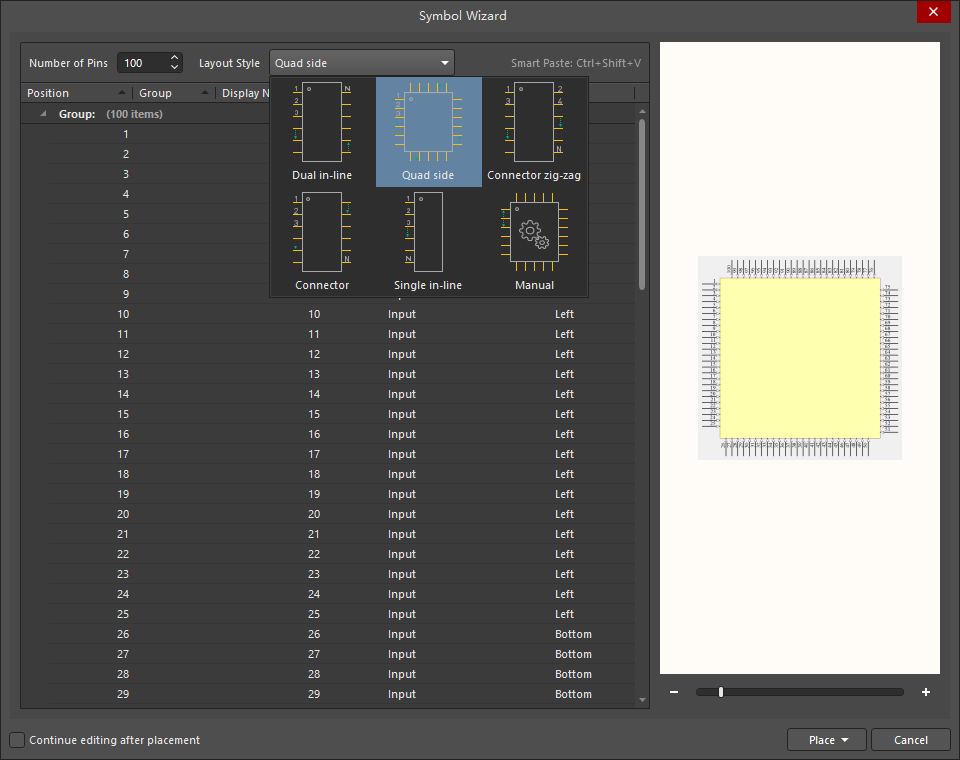

【工具】【Symbol Wizard】，输入引脚数量、模型

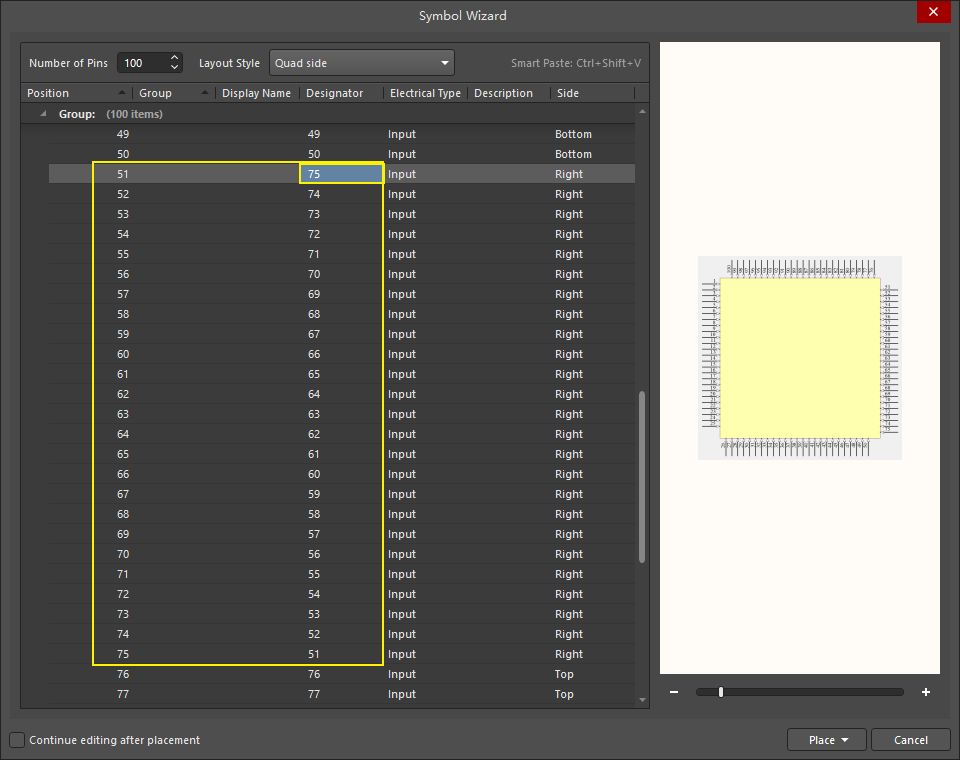

后面逆序的，修改管脚号 Designator 就行了

放置：

Place Symbol：放置到当前的元件中

Place New Symbol：放置到一个新的元件中

批量修改引脚：

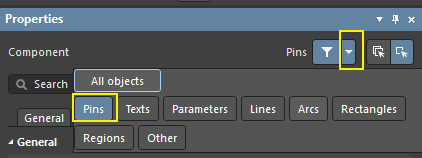

（1）设置筛选条件并选择所有管脚

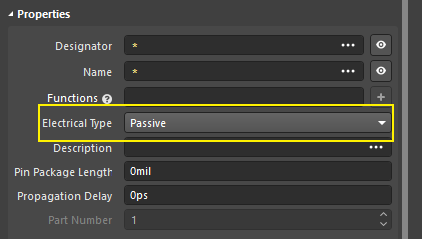

（2）设置为 Passive

从原理图生成元件库

【设计】【生成原理图库】

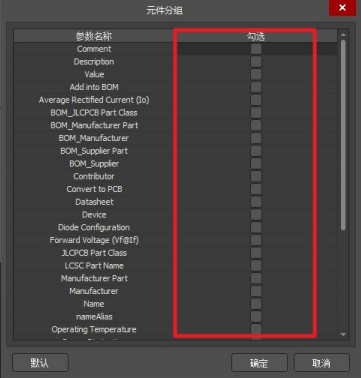

生成元件库时不建议勾选

不然相同模型不同Value值会被分成多组

元件库检查

【报告】【库报告】

输出的位置一定要是个文件夹，它会输出一大堆文件。
