层叠设置

• 正片层（信号层）：即走线的顶层或底层，默认为空，走线或铺铜填充。

• 负片层：默认全铺铜，走线的地方没有铜。

  • 大面积网络，如GND，而且在软件中负片的操作实时性比正片高，可以自动避让。

默认就是二层板，无需设置。

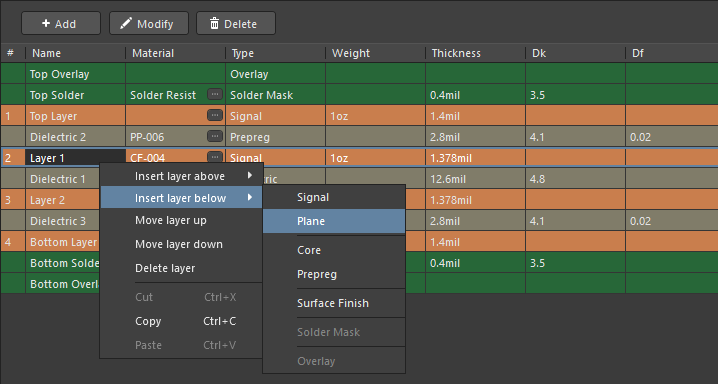

【设计】【层叠管理器】（注意这是个页面，不是弹窗，点X会关掉AD软件。）

• Signal 信号层：信号线

• Plane 平面层：地平面、电源平面

• Core 核心介质层：支撑PCB结构，一般PCB只有一个Core层。

• Prepreg 半固化片：层之间绝缘

勾选上，一次添加两层。

板框制作

根据嘉立创规则：

• 机械1层和 Keepout 层同时存在，忽略 Keepout 层。

• 使用机械1层，忽略其他机械层。

• 大圈包小圈、大板框包小板框，一律按照小的生产

因此我们把所有的操作放在机械1层就行了，导 Gerber 的时候不要导 Keepout 层。

板框绘制

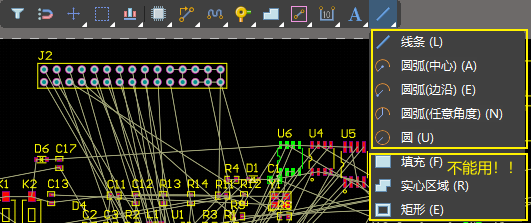

注意：绘制板框不要使用填充、实心区域、矩形这种封闭的图形！！！
注意：板框线不能删，导出 Gerber 时要用到。

板框一定要是闭合的图形。

选中一段线，按【Tab】全选，

然后 【设计】【板子形状】【按照选择对象定义】

AD 中没有快速倒角的方法，只能手动画。

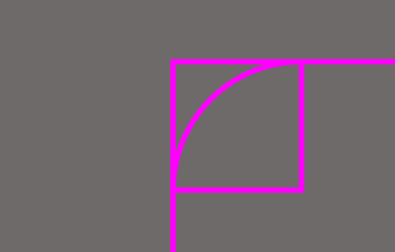

倒角：

第一种方法：

板框导入

【文件】【导入】【DXF】
