PCB 规范 - 丝印大小与方向
（1）丝印不能放在焊盘、过孔、开窗铜皮上

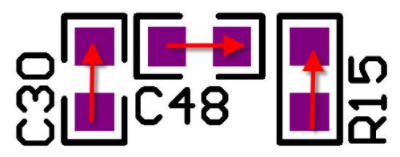

（2）丝印要保持方向统一性
（3）丝印宽高要满足板厂要求
板厂 | 最小线宽 | 最小字符间距 | 最小高度 | 推荐宽高比 | 字符离焊盘、开窗铜皮最小距离 | 备注 |
|---|
嘉立创 | 0.15mm （6mil） | 0.15mm | 1mm （40mil） | 1 : 6 | 0.15mm | 线宽<0.15mm， 将使用0.15mm加工 |
捷配 | | | | | | |
设置丝印大小：
尺寸 | 线宽 mil AD - Stroke Width Pads - Allegro -
| 高度 mil AD - Text Height Pads - Allegro -
| |
|---|
小 | 6 | 40 | |
|---|
中 | 10 | 60 | |
|---|
大 | | | |
|---|
