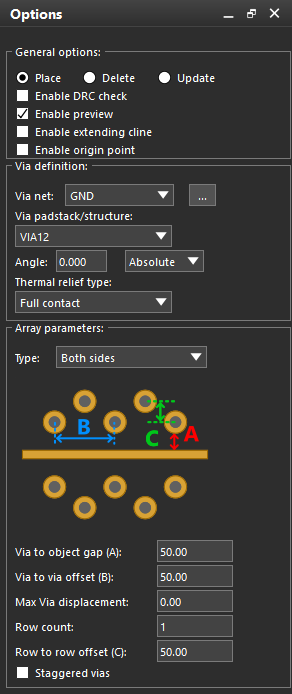

添加过孔阵列
（1）【Place】【Via Array】
参数：
Type：过孔排列方式
Via to object gap：过孔到对象的间距
Via to via offset：过孔到过孔的间距
Max Via displacements：
Row count：
Row to row offset：
（2）绘制一个区域，然后右键【Place】【Done】
添加泪滴
这个年代一般不添加泪滴了，特别是高速信号，不能用泪滴，会造成阻抗不可控。

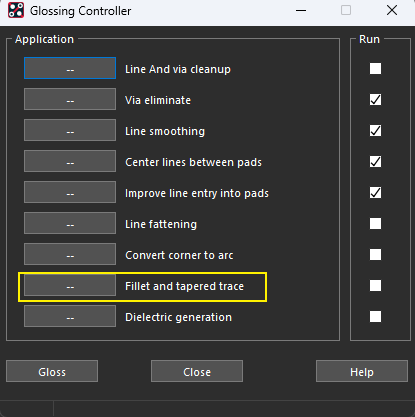

（1）【Route】【Gloss】【Parameters】
（2）
然后单击或框选引脚添加泪滴。
90度效果：
45度效果：
删除泪滴
【Route】【Gloss】【Delete Fillet】
然后单击或框选某些引脚。
丝印调整
恢复删除的丝印
画 PCB 的时候可能会不小心把丝印删了。
快速恢复器件丝印[小哥Cadence Allegro中文界面视频]_哔哩哔哩_bilibili
布局模式
过滤器选择Symbol
右键：刷新Symbol

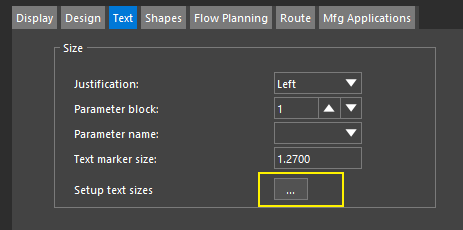

丝印大小设置
【Setup】【Design Parameters】
Width：
Height：
Line Space：行间距
Photo Width：字的粗细
Char Space：字符之间的间距
Name：

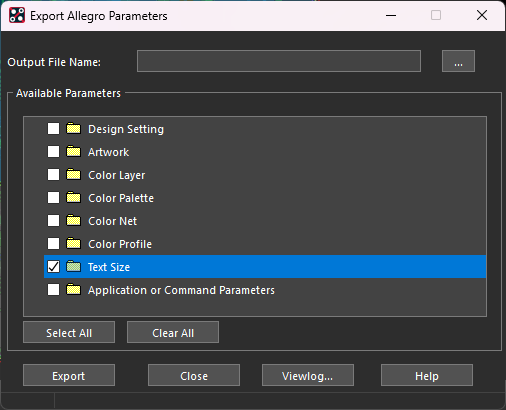

没必要每个 PCB 都设置字体，可以导出和导入：
导出文件（）：
导入：
推荐大小设置：
1、小
2、中
3、大
批量修改丝印大小：
（1）设置目标字体
【Edit】【Change】
Text block：字体格式的编号。
（2）点击丝印文本或者框选，就修改完成了。
添加中文丝印
Allegro 原生不支持中文。
思路：将中文转换为DXF导入。
需要用到 R2V、AutoCAD 软件
R2V下载地址：R2V, raster to vector conversion, GIS, mapping, CAD，目前最新的版本为 7.0
R2V 是一个图片转CAD格式工具。
Allegro丝印制作的三种方法保姆教程——反白丝印/中文字体/Logo图形的制作_allegro 中文丝印-CSDN博客
Allegro添加中文丝印_allegro添加汉字丝印-CSDN博客
字体一般有三种场景：
空心字体 + 背景
空心字体 + 描边
实心字体
方法一：RATA
（1）
（2）【Import】【IPF】
方法二：R2V + AutoCAD
（1）Word 中写字
（2）
（3）

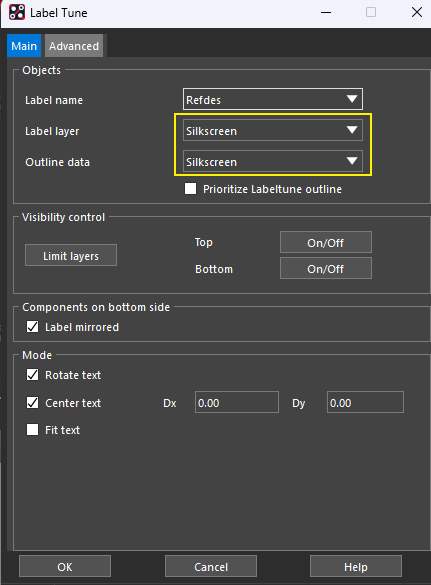

丝印位置调整
（1）
（2）
（3）不要关闭这个页面，框选整个PCB，这样位号将自动调整好角度。
（4）然后再手动修改。
尺寸标注
统计焊盘数量
添加 Mark 点
SMT 贴片的时候定位用的。
