Film 设置

设置好了Film，就可以在面板中切换显示了：

层叠设置

无论几层板，外层的是公共的：

二层板

四层板

Top、Bottom 线路层 + 内层线路层

六层板

6个电气层、2个丝印层、2个阻焊层、2个钢网层、1个钻孔信息层

导入设置：

导出设置：

配置

Film Control

General Parameters

输出文件之前需要先Database Check一下，否则会报错。

Gerber 文件导出

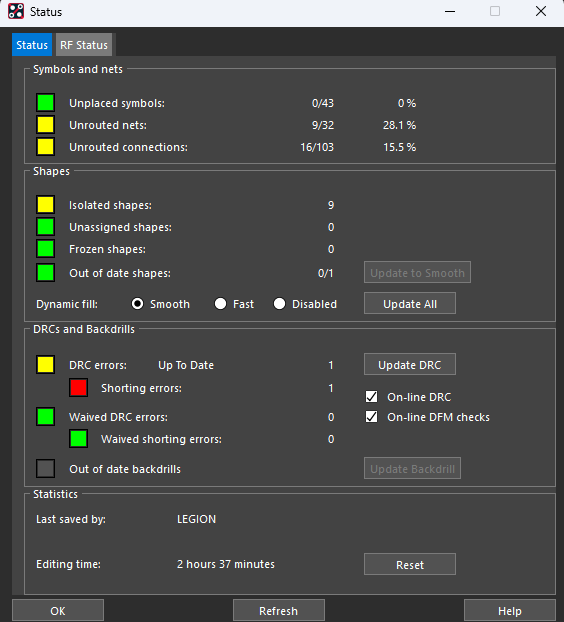

（1）查看DRC检查结果：

【Display】【Status】

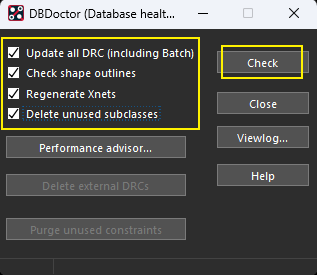

（2）进一步检查

【Tools】【Database Check】

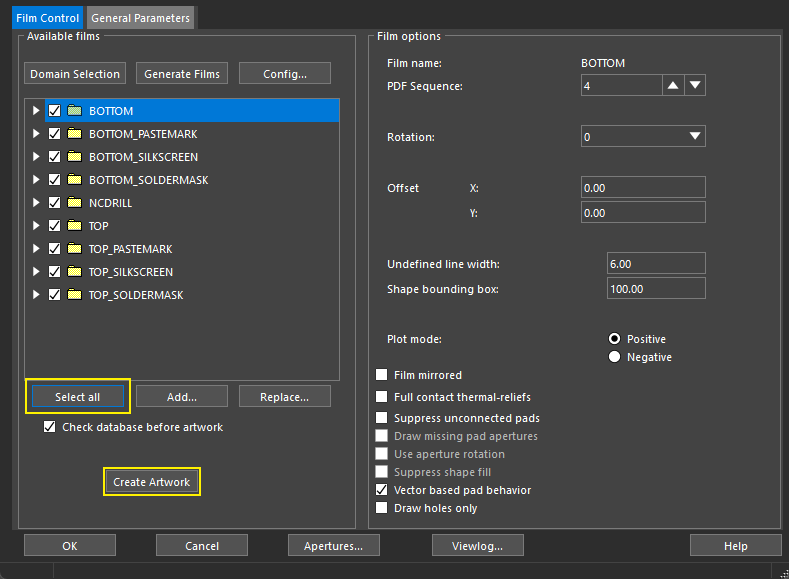

（3）输出 Gerber 文件

钻孔文件 .drl

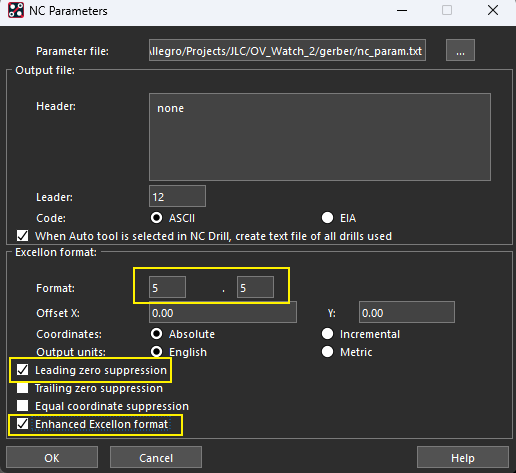

（1）设置参数

【Manufacture】【NC】【NC Drill】

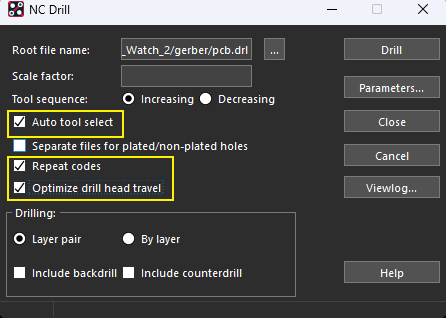

（2）输出钻孔文件

【Manufacture】【NC】【NC Drill】

槽孔文件 .rou

PCB中存在槽孔时必须导出，否则生产时不会开槽。

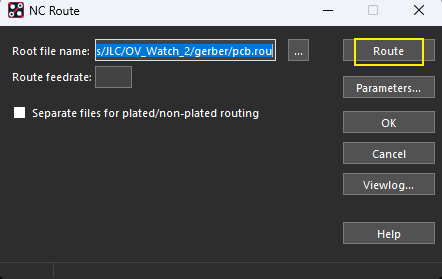

【Manufacture】【NC】【NC Route】

前面输出钻孔文件时设置过参数了，这里直接导出就行了。

生产文件整理

二层板提交到板厂生产，需以下材料：

一共十个文件

（经验证，提交到嘉立创、捷配能正常生产。）
