搜索元件

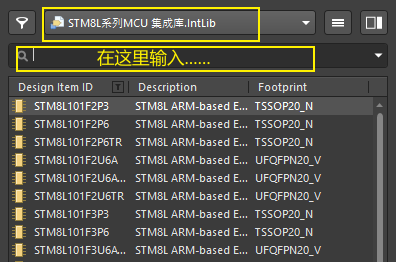

在某个库中搜索

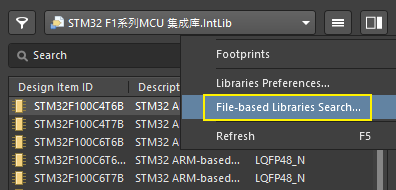

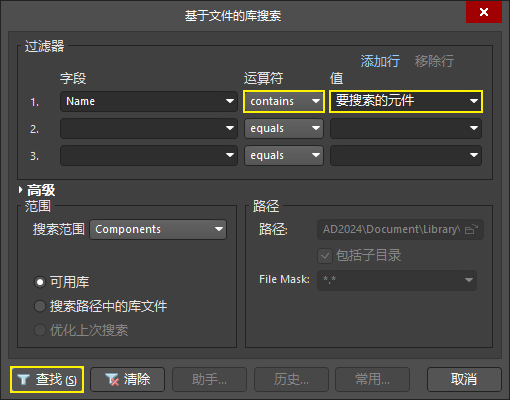

在多个库中搜索

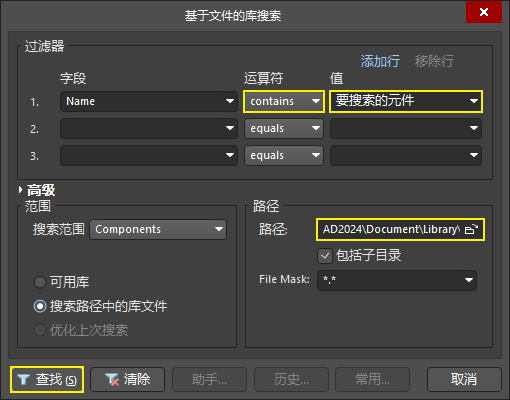

在指定路径下的库中查找

元件操作

1、放置元件

（1）元件库 “ 放置 ” 按钮

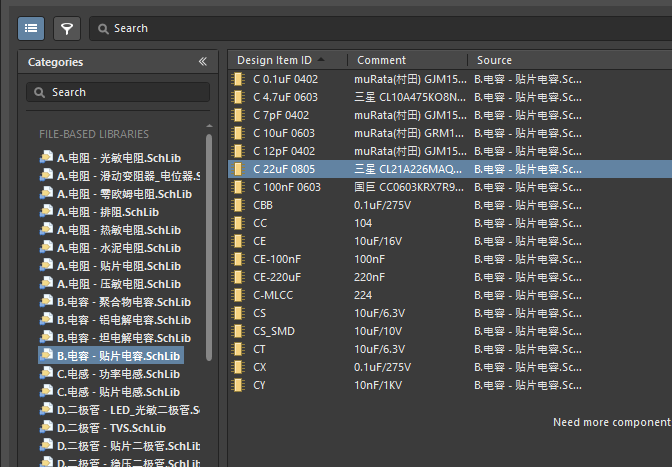

（2）右侧 Components 浮窗

找不到元件试着重新加载一下：

2、选择元件

• 向右拖动：必须全部框选才能选中

• 向左拖动：选择一点就能选中

快捷键：S L等

2、复制元件

Shift+拖动

或者，传统的 Ctrl C + V

3、元件与连线分离

按住 Ctrl 拖动元件，可将元器件拿出来，断开所有连线，常用于替换元件。

4、旋转元件

选中元件，或者拖动元件时，按空格，这是逆时针旋转

5、镜像

鼠标拖动时【X】X轴镜像、【Y】Y轴镜像

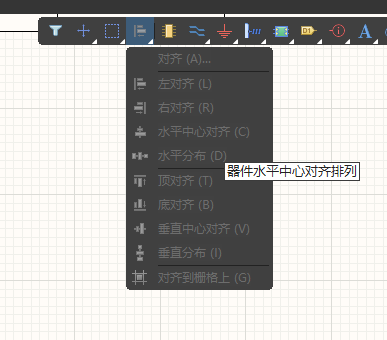

6、排列对齐

框选多个元件后点击：

连线

【CTRL + W】

导线相交显示圆弧：勾选 “显示 Cross Overs”

原理图中的导线统一为直角。

网络标签

• 放置网络标签：【放置】->【网络标签】，点在引线上。按【Tab】修改网络标签的位置

• 网络标签高亮：ALT + 点击对应网络

电源端口是特殊的网络标签。

离图连接器

总线

端口

元件自动编号

【工具】【标注】【原理图标注】

放置

元件

文字

注释


辅助线

原理图与 PCB 交互

模块化布局：

（1）在原理图中选择模块化电路

（2）在PCB中左键点击一下，然后【工具】【器件摆放】【在矩形区域排列】即TOL

自定义快捷键【F10】

网络差分标示放置

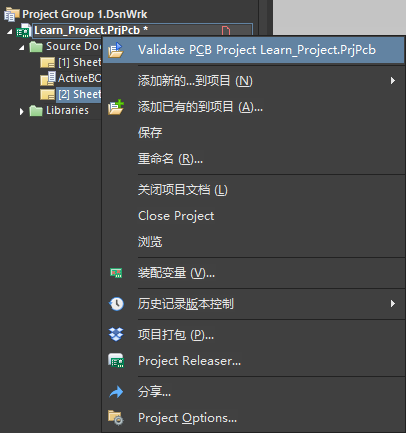

NO ERC 放置与编译屏蔽

元件库更新到原理图中

？元件的属性改了，下面方法的更新会更新属性吗？

在元件库中元件修改了，或者是元件放到了其它库中，如何在原理图中批量更新？

【工具】【从库更新】

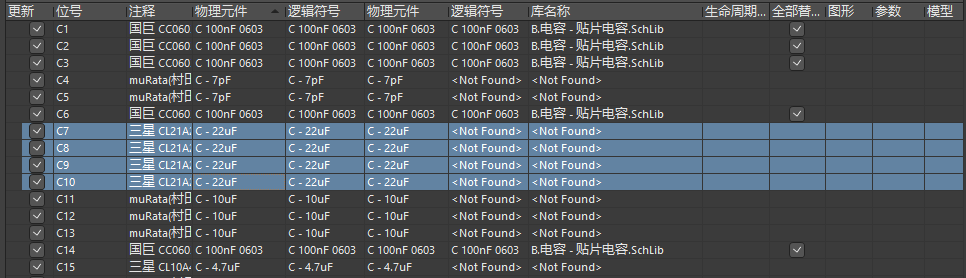

选中要替换哪些元件

选择新的

更新 ok 执行变更。

批量设置元件封装

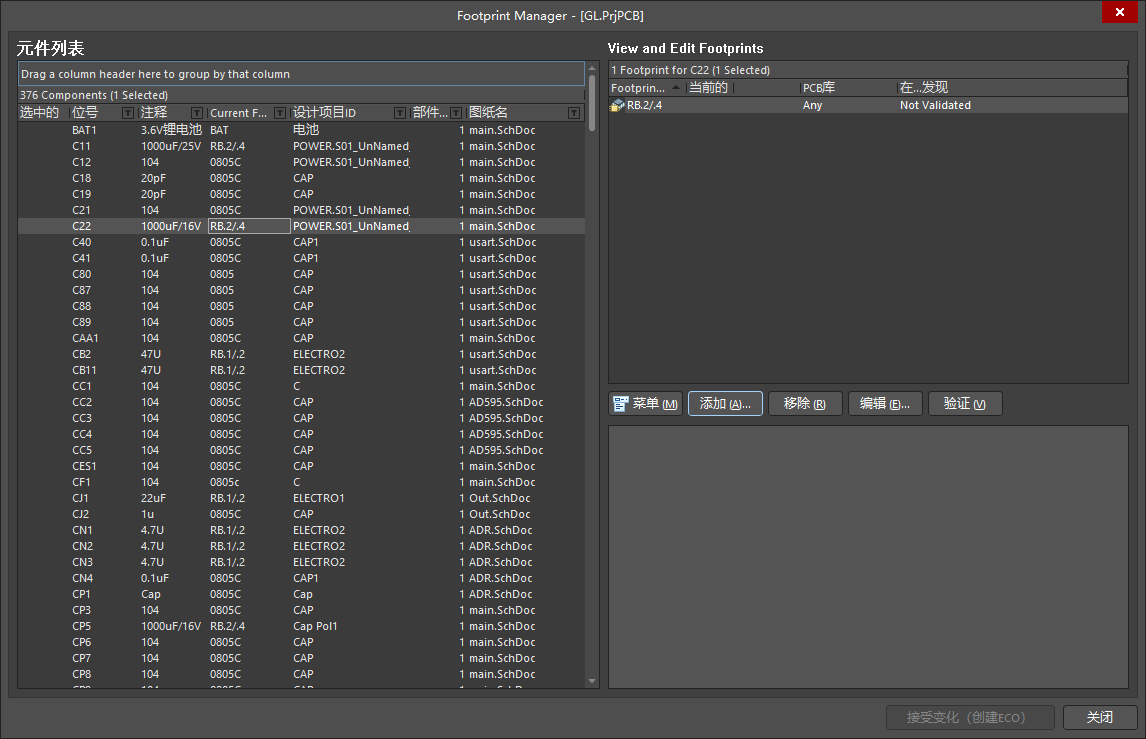

在原理图界面，【工具】【封装管理器】

对于相同封装的，比如0402，可以选中批量修改封装。

修改后记得保存原理图。

批量修改相同元件属性

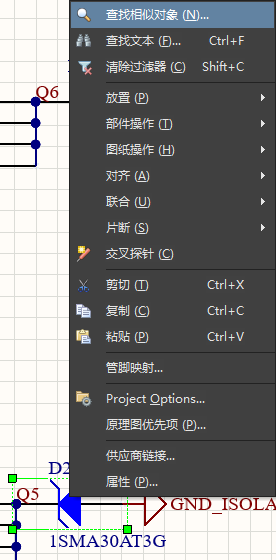

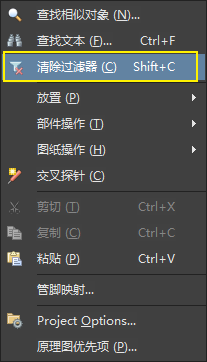

（1）选中元件，然后右键

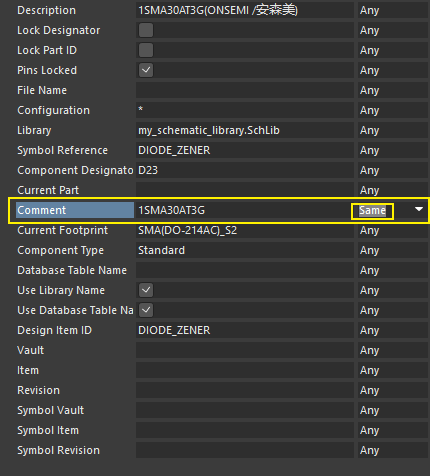

（2）设置查询的条件

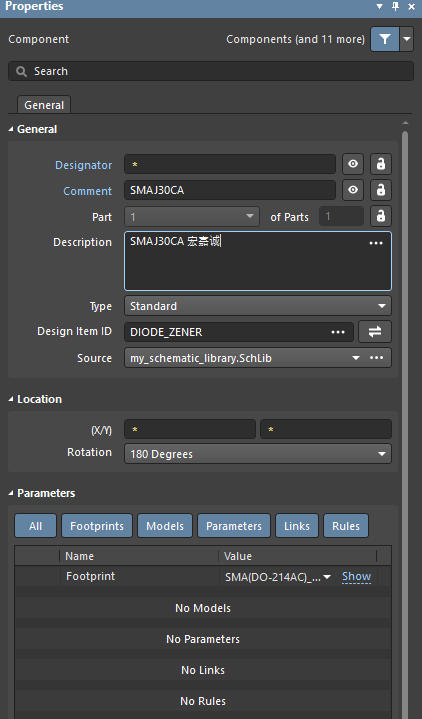

（3）然后就可以在属性修改了

（4）退出

元件跳转与查找

元件跳转：

跳转到元器件，只能根据元件的编号查询，如U1、C2，使用快捷键 J + C

元件查找：

查找 CTRL + F，可查找：位号、字符、网络标签、管脚等

文件类型

• 工程文件 .PrjPcb

• 文件库文件 .SchLib

• 原理图文件 .SchDoc

• PCB 库文件 .PcbLib

• PCB 文件 .PcbDoc

• 原理图和PCB封装集成库 .IntLib

• 网络表文件 .NET：网表记录着原理图的所有信息，可导入第三方软件。

游离于工程之外的文件称为“Free Documents”，所有针对它的设置及操作和工程无关。

自定义快捷键：【Ctrl+Enter】

软件配置

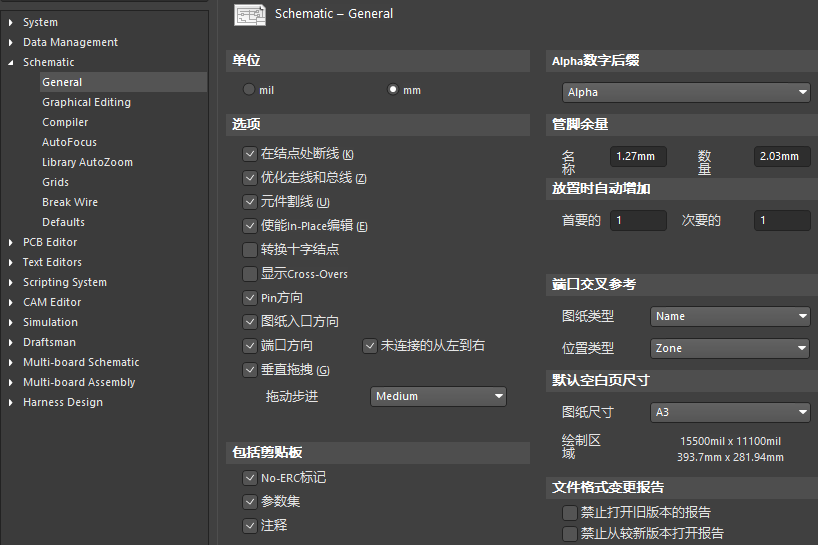

原理图设置

这个如果设置了很大，比如20，那得放大到底才能看到管脚名称，布线时及其难受。

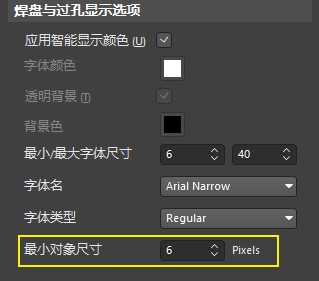

PCB 设置

快捷键设置

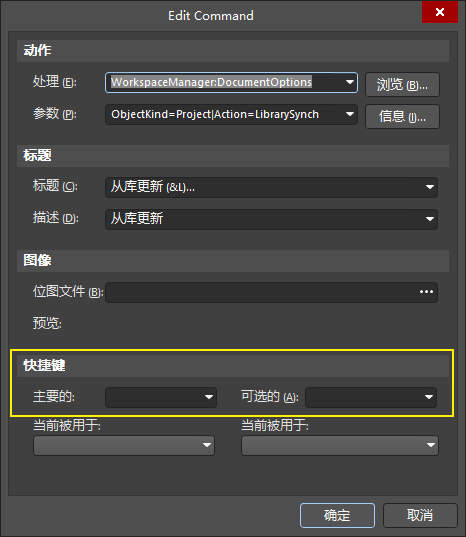

设置快捷键

（1）按住 CTRL 点击菜单选项

（2）设置新的快捷键：

常用快捷键

多窗口显示

左右两个窗口显示：
