七、等长走线
也叫做蛇形走线。
在修线命令下，框选蛇形部分，可以调整这个蛇形部分。
1、创建等长网络组
有两种方法选择网络：
原理图和PCB交互，在原理图中选，PCB中会高亮的，然后右键？
直接在 Allegro 的规则管理器中选择（常用）
网络分组要解散的话，直接删掉，不会删掉网络的。

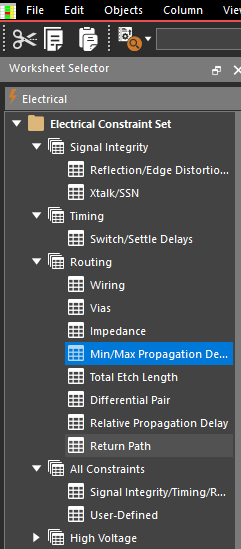

2、创建等长规则组
Min/Max Propagation Delay：在一定范围内等长，即使用固定值限制走线的长度。适用于组之间等长。
Relative Propagation Delay：相对等长，选择一根线作为基准，并设置误差范围，其余线在这根线的误差范围内。适用于组内等长。
点对点（一条线只连接两个）的等长，推荐使用 Relative Propagation Delay。

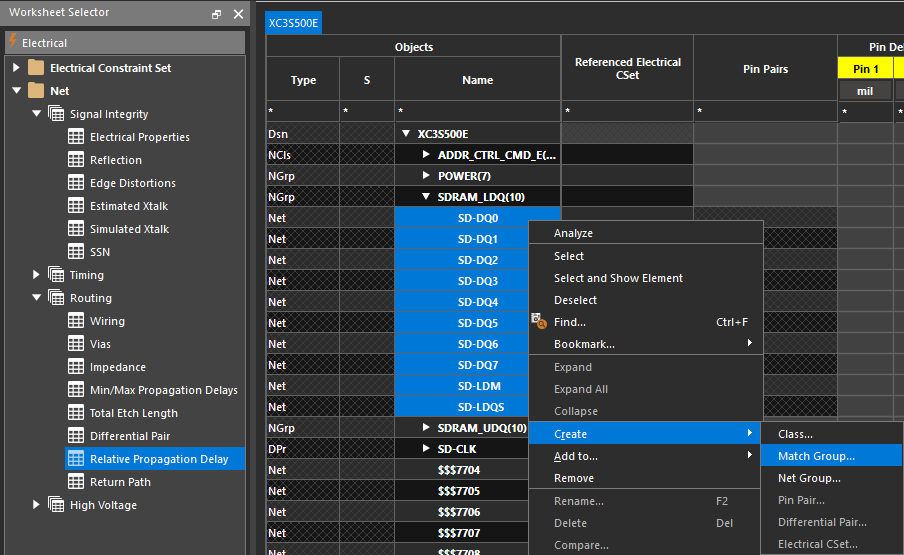

创建等长组：
类型 MGrp，可以和网络组同名。
黄色的说明未启用，右键选择【Analysis Mode】启动。
3、设置等长属性参数

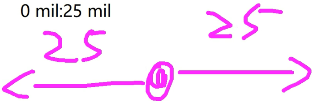

若要求误差为 50 mil，则设置为 25mil，因为这个是单边误差值，就是+-25mil的意思。
？？？上面好像不对
输入 0 mil:25 mil
技巧：输入 0:25mil，会自动转换为0 mil:25 mil
TARGET 表示这根线是这组的基准线。

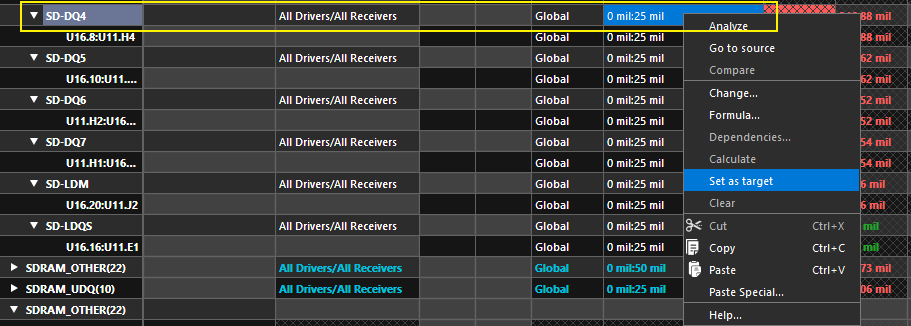

设置 TARGET 基准线：
按照正常逻辑，应该在显示TARGET的那一列右键设置，但是Allegro并不这样做，前面的列才能设置。

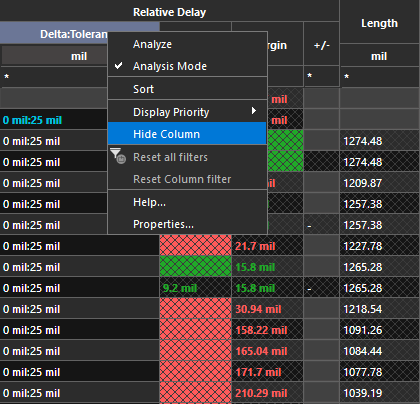

这些列不显示数据的话，右键【Analysis】，还可以根据长度排序，如果PCB中执行命令的话，菜单可能用不了，会提示是否覆盖命令。
基准线要选择合适，否则
过长：可能会导致其它很多线要多走距离，占用空间，增加难度
过短：有的线最短就很长了，满足不了在误差范围内
怎么选择基准线呢？
（1）设置好间距和线宽规则后，调整线，把所有线尽可能的拉到最短。
（2）调整当前最长的线，直到遇到一根线无法再缩短。
（3）将这根最长的线设置为 TARGET。
（3）最长的线减去误差得到一个值，选择比值大的线中最短的那根线，没有的话就先算了。
（因为如果选择比这值小的线，那最长的线永远在误差外。）

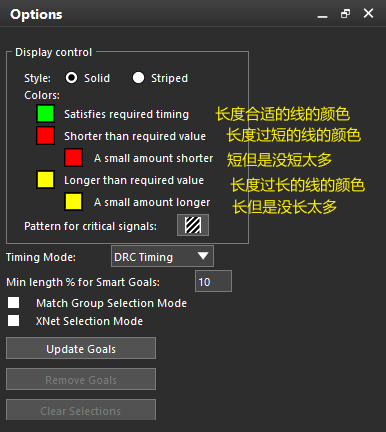

4、信号线等长颜色指示器
这个功能就是说，方便你根据颜色去判断线的长度合不合适，就不用盯着长度数据看是否合适了。

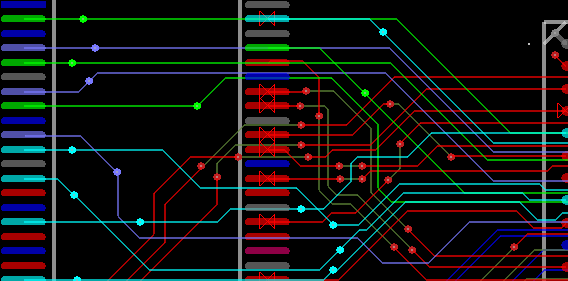

效果，使用颜色指示线的长度误差：
（1）设置

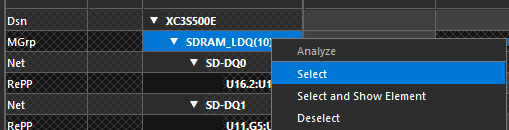

（2）选择
有两种方法：
手动框选线
菜单右键选择组，常用
设置完成后，直接Done，这个仍然是保留的。可以执行修线、等长等命令。
颜色要在面板中手动清除。
调整线，规则中的表格是实时更新的，有两个显示屏的话很舒服。

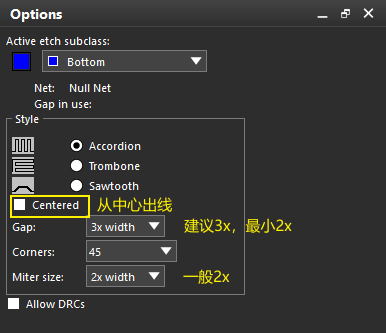

5、等长操作
Gap：蛇形线之间的间距，推荐选择3倍线宽间距，减少串扰。
Corners：拐角角度
90：90°绕线
45：45°绕线
Full Arc：90°绕线
Miter size：拐角宽度
一般 Gap设置为3x。Miter size设置为 2x
Allow DRCS 允许随便拉线，报错提醒。使用场景：先拉当前的线，无视其它线，然后调整其它线。
说明：
常规产品如平板电脑、手机等，使用45°、3倍线宽间距模式即可，无需使用Full Arc。
针对特高速信号线，如10G光口差分对，建议使用Full Arc进行绕线。
使用圆弧的话，转换到其它软件中，圆弧可能会损坏或者变的很奇怪，就是兼容性差。
操作方法：
在线上点一下开始位置，然后拉动就行了，上下左右都可以拉。
走线的时候，右下角显示，与参考线的误差值：

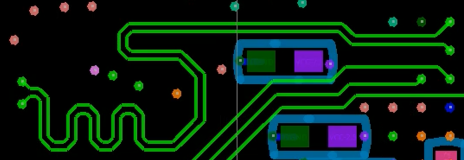

有的地方空间很小，只能手动去绕。

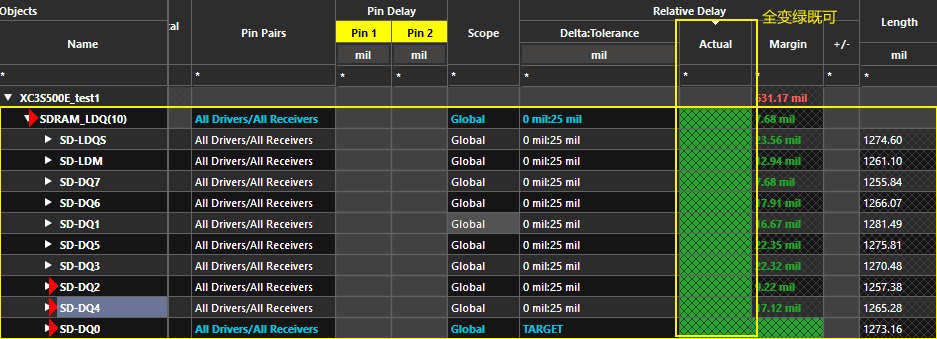

当全变绿就 OK 了
蛇形走线怎么恢复？
好像并没有直接的命令，需要手动操作。

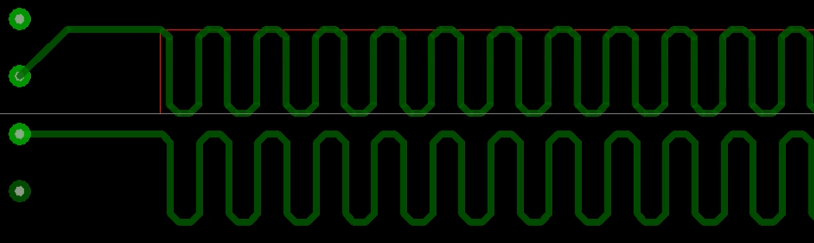

两条蛇形线不要这样对着，容易串扰。如果确实要并行的话，两根线的间距要至少 4W 以上，一般5W。

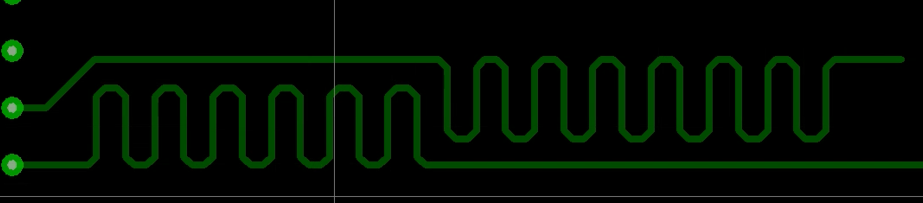

应该错开：

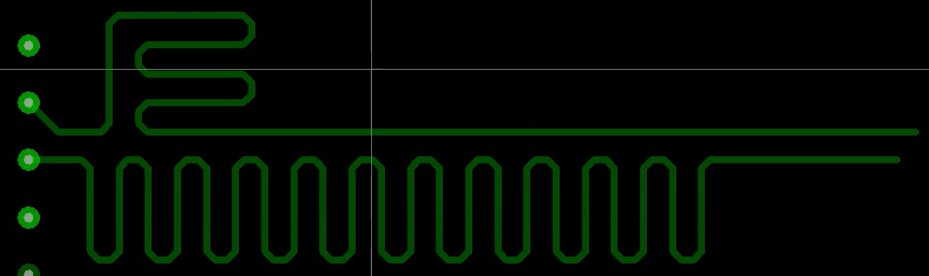

也可以一条水平绕，一条垂直绕：
幅度不能太大，否则会增加 EMI 电磁干扰，幅度最大 200 mil，最好在100mil内，越小越好。
SDRAM时钟参考：
