层叠设置

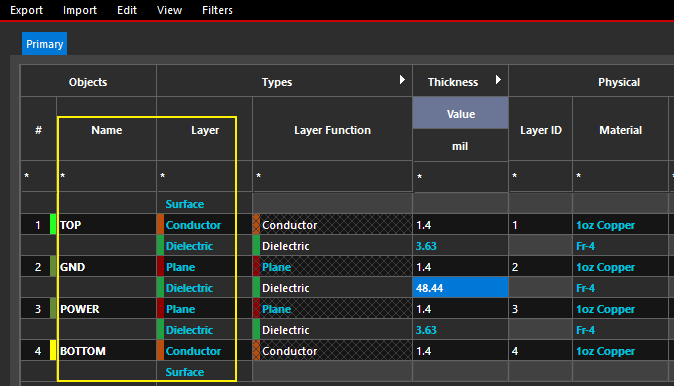

Layer：层

• Surface：表面

• Conductor：表面信号层

• Dielectric：不导电层

• Plane：内信号层

如果不用 Allegro 来计算阻抗的话，弄好这两列就可以了：

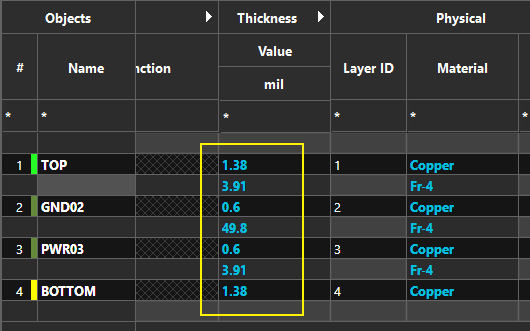

先填厚度：

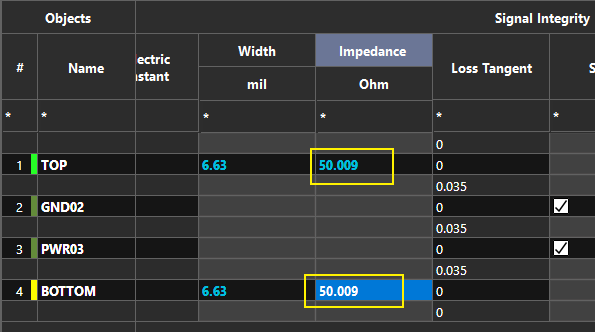

然后在这里填50，它会自己计算，可能由于算法啥的，它变成了50.009

Allegro 自带的阻抗计算只能是估算，偏大，嘉立创上计算的是 6.16，但是这里计算的是 6.63，因为这里没考虑绿油啥的，而且它那个材料中没有嘉立创使用的半固化片的型号，都是用 Fr-4 计算的，所以不准。

呃，不知道这个功能的意义。。。
