板框绘制

• 16 版本以前的板框层：【Board geometry】【Outline】

• 17 版本以后的板框层：【Board geometry】【Design_Outline】

直接在 Design_Outline 层绘制

1、绘制

在 Board Geometry -> Deigsn_Outline 层绘制以下任意一种图形。

在 Design_Outline 层绘制有局限性，。

Outline 层绘制并转换

在Outlnie上画比在 Design_Outline 上画，功能丰富的多。

思路就是，画一个闭合图形，然后z-copy复制到 Design_Outline 中。

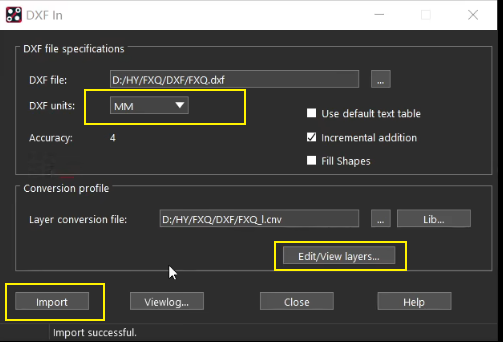

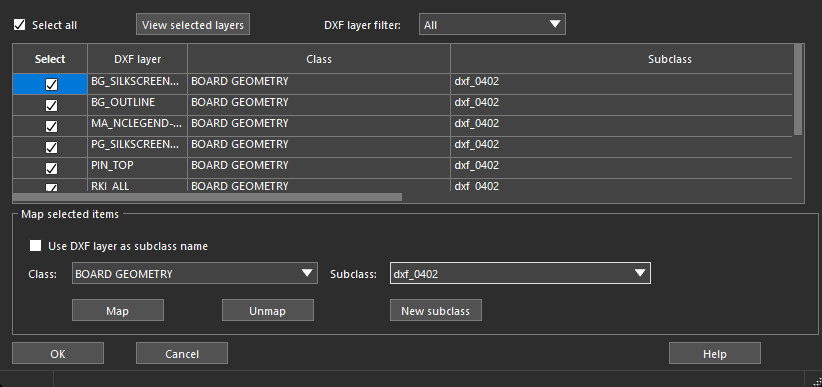

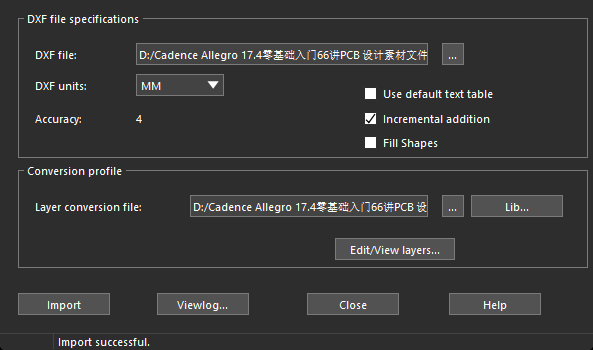

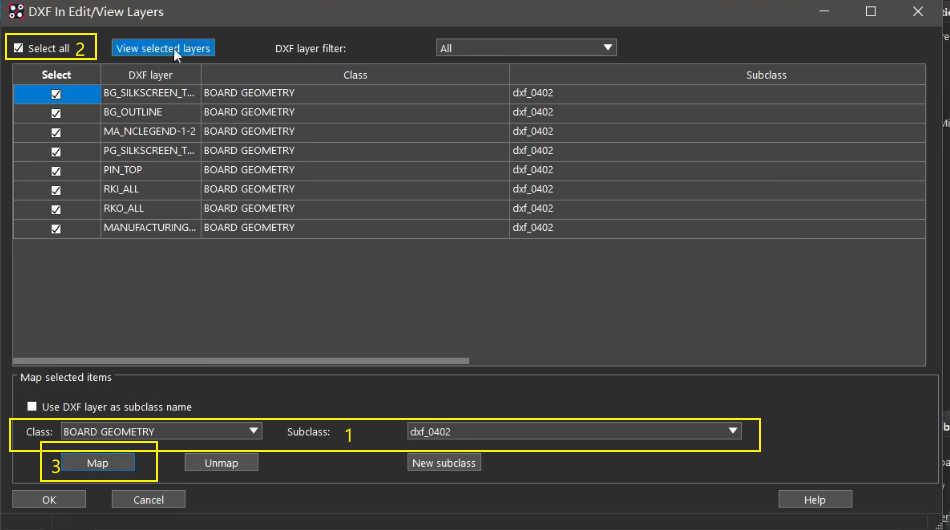

DXF 文件导入

板框尺寸标注

布局区域、布线区域设置

使用 Z-Copy 功能。

Z-Copy 用于在层与层之间复制，但是注意：Z-Copy只能复制封闭的图形。

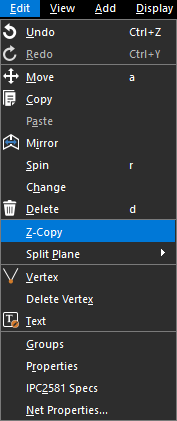

（1）点击 Z-Copy

（2）设置复制参数

Size：

• Contract：内缩

• Expand：外扩

这个单位是你全局设置的单位，在中间最下。

（3）然后点击或框选，选中封闭图形

（选中不了，在 Find 中勾选）

• 布线区域（Route Keepin）一般缩进 20 mil

• 布局区域（Package Keepin）一般缩进 120 mil（3mm）

20mil：0.508

40mil：1.016

复制铜皮那里听不懂。

固定孔也需要RouteKeepin和PackageKeepin
