一、焊盘制作

1.1 表面焊盘

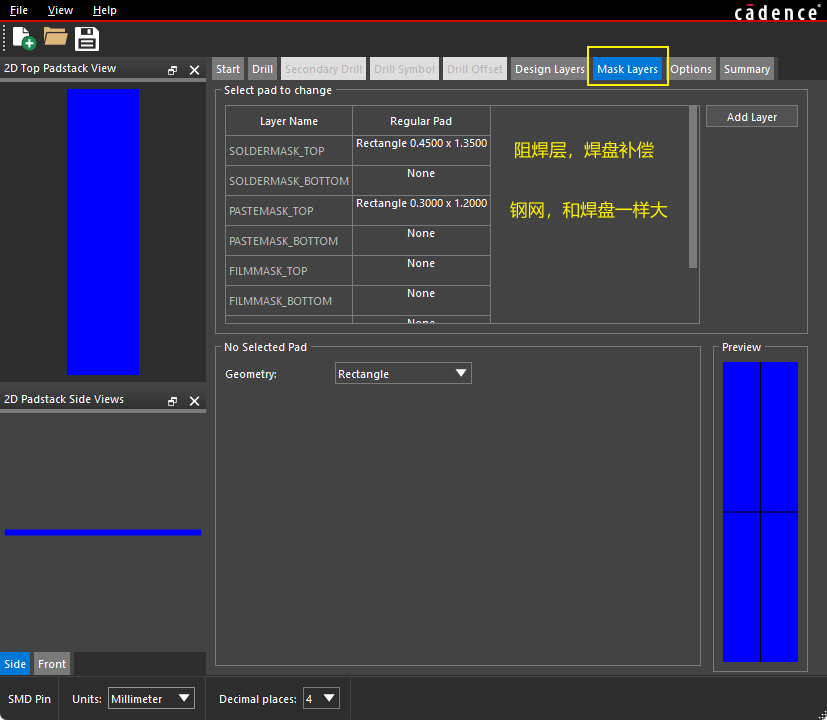

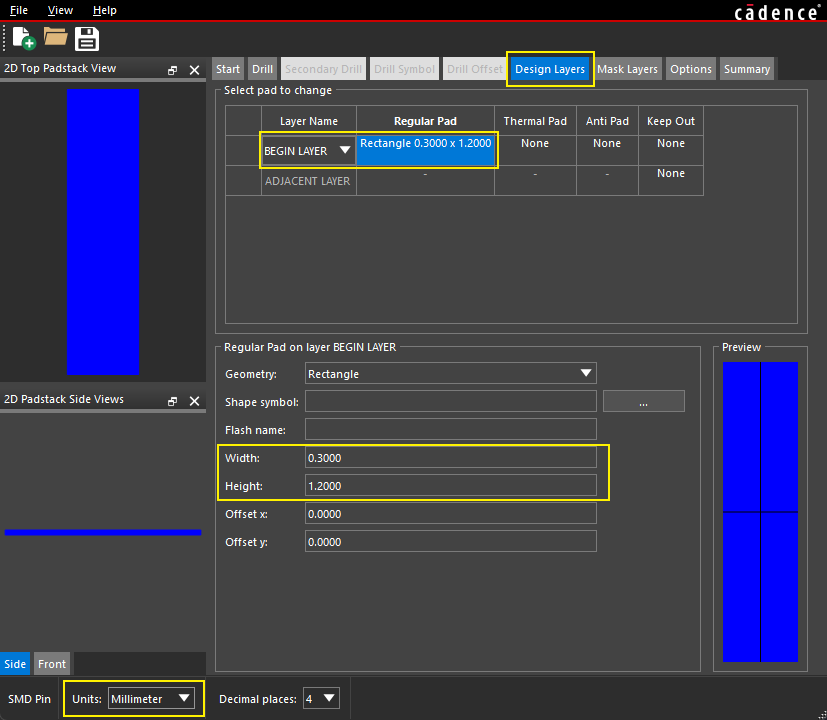

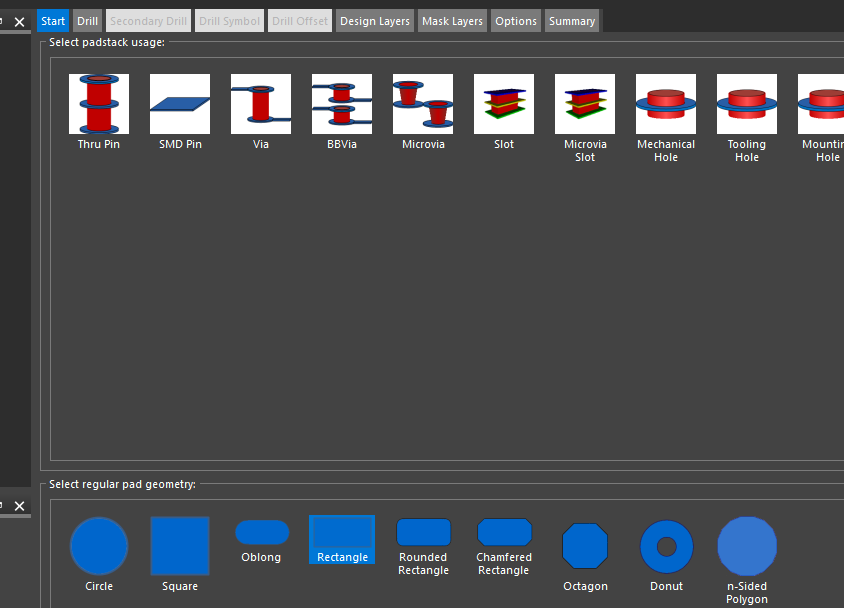

贴片焊盘需要填写：

• 焊盘

• 阻焊层：补偿焊盘，比焊盘大一点

• 钢网层：和焊盘大小一致

保存，Allegro的一个文件保存一个焊盘。

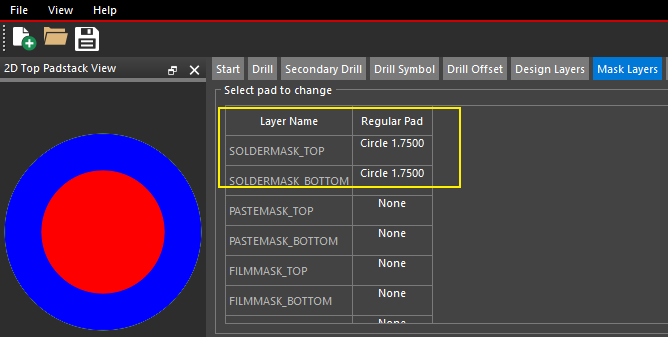

阻焊大个0.15就行了。

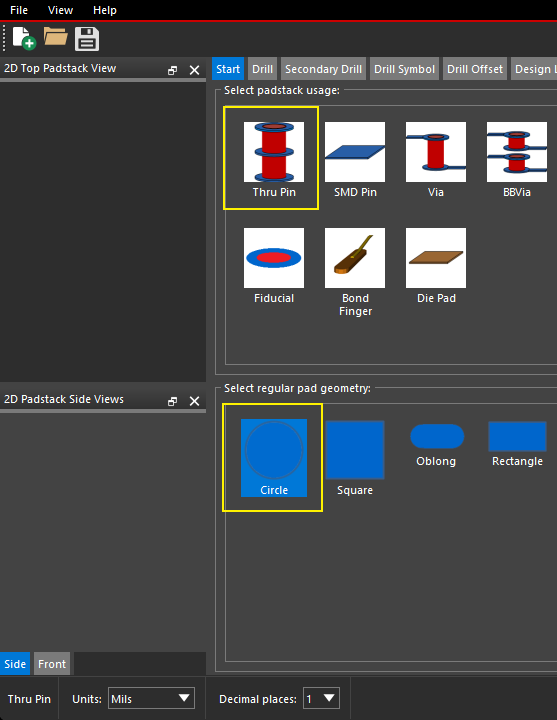

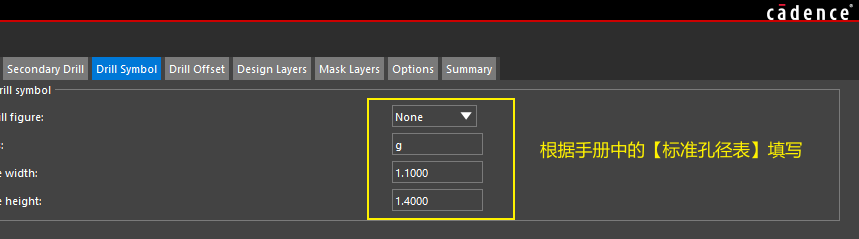

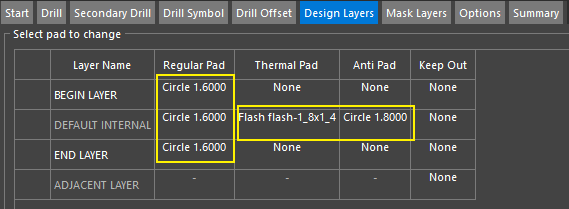

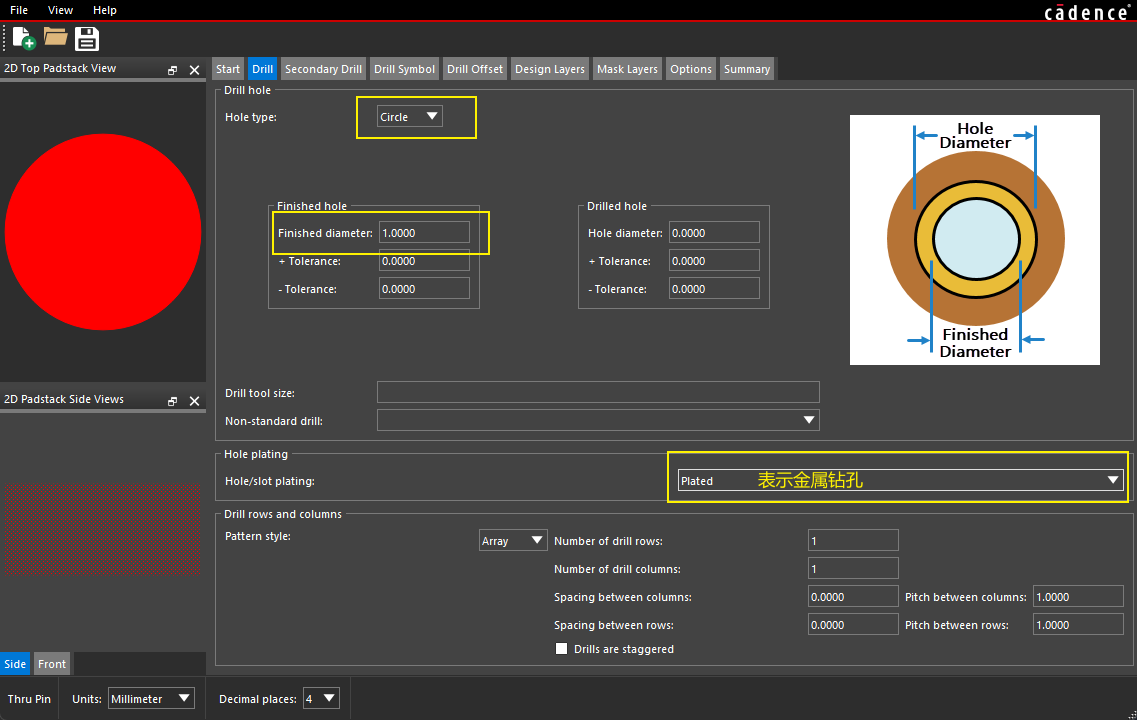

1.2 通孔焊盘

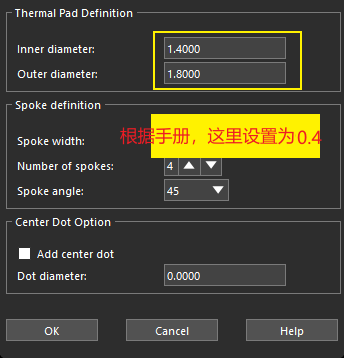

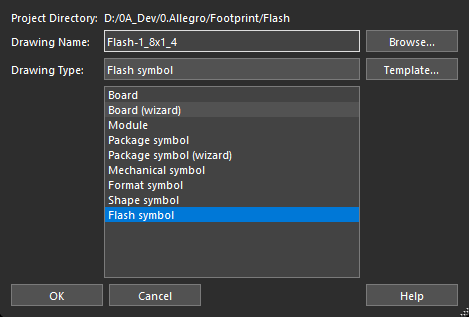

（1）热风焊盘制作

焊盘制作

1.3 异形焊盘

Shape Symbol 制作

生成的 .ssm 文件，要加到 psm 路径中。

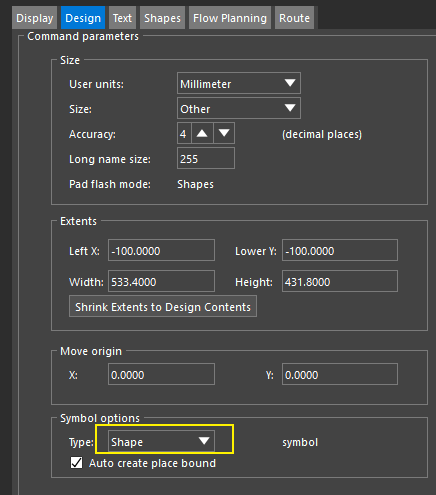

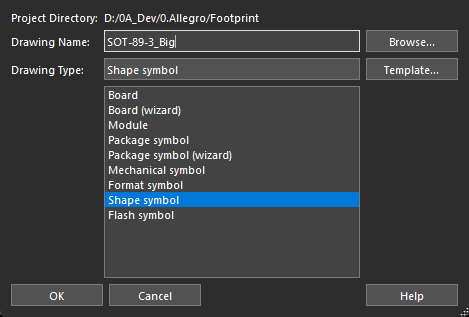

（1）新建 Shape Symbol

默认是这个，如果不是，得修改成 shape

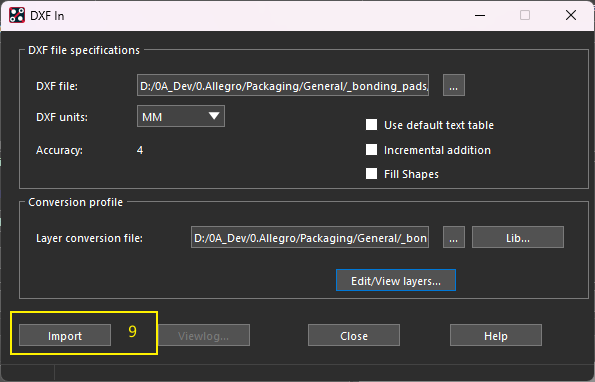

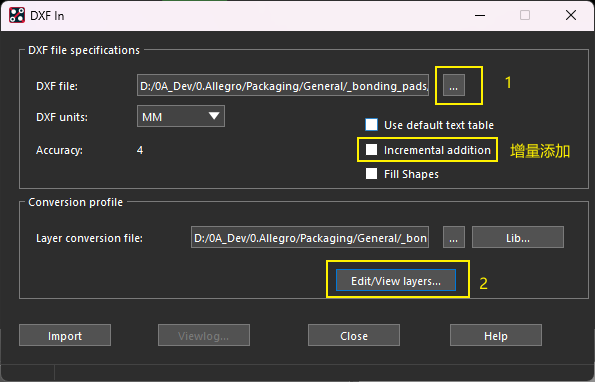

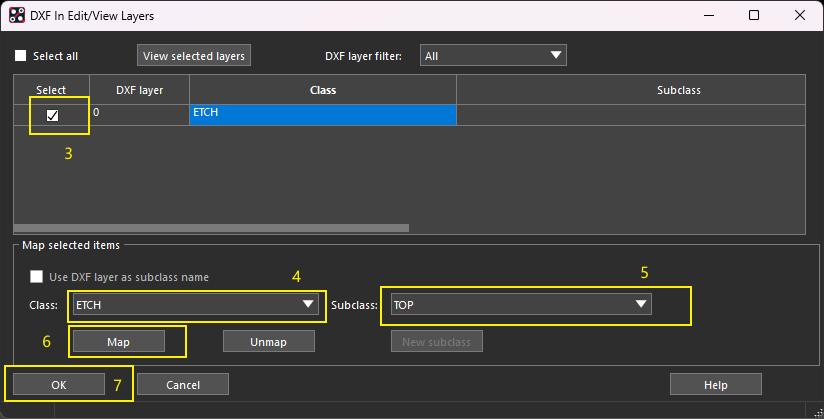

（2）导入DXF文件

【File】【Import】【DXF】

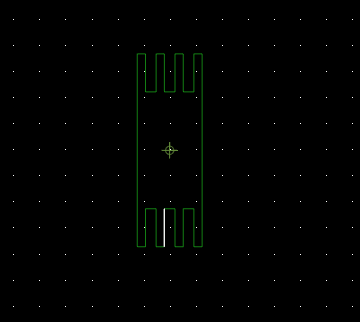

（3）调整

导入完成后原点会在左下角。

（如果是增量导入的话不会这样）

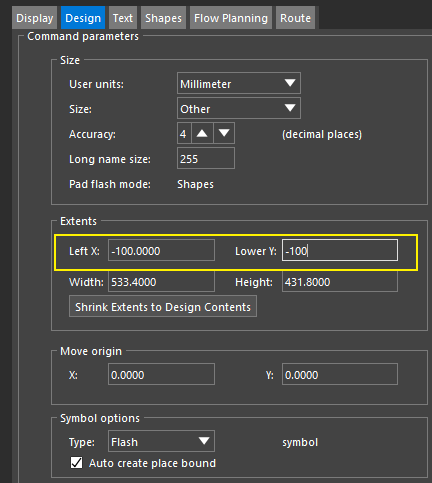

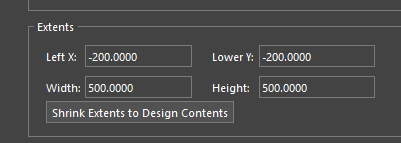

修改布局，使原点大致居中,方便后面操作。

（4）将形状线转换为铜皮

然后框选整个图形：

报错不用管，右键【Done】，然后就行了。

（5）阻焊层

使用 AutoCAD 将原来的形状扩大，生成阻焊形状的DXF文件。

新建一个 Shape Symbol 文件，还是和之前一样，在Top层操作，在Solder层导入DXF会报错。

（使用Z-copy扩大这种异形，或是铜皮右键的放大，出来的图形乱七八糟，不符合预期。）

焊盘制作

（1）类型随便选

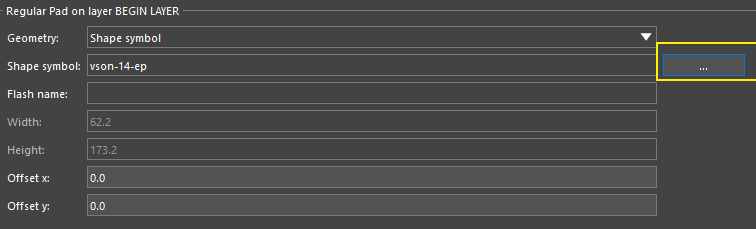

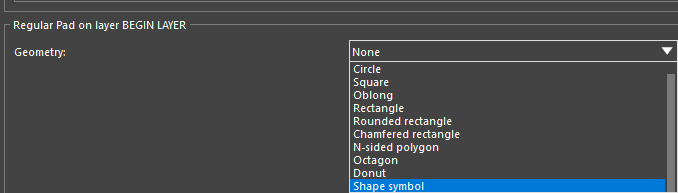

（2）选择形状为 Shape symbol

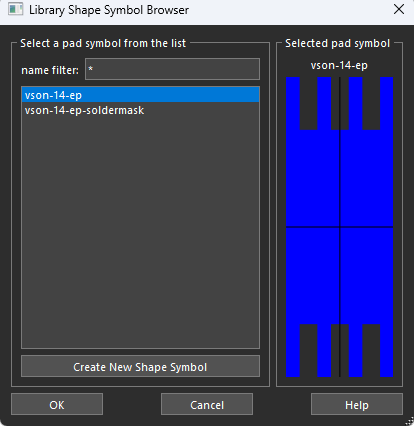

选择形状文件：

（3）阻焊层、钢网层也是一样的操作

二、过孔制作

过孔的 Flash 必须添加在 psm 路径中，否则过孔无法使用。
