allegro 不支持焊盘的极坐标方式摆放。

可以用ad来实现，然后得到坐标。。。

封装库的管理

【Setup】【User Preferences】【Paths】【Library】

• psmpath：封装 .psm，形状 .ssm，Flash .fsm

• padpath：焊盘 .pad

二、封装制作

PCB封装名不能含有 . 和 / 等特殊符号

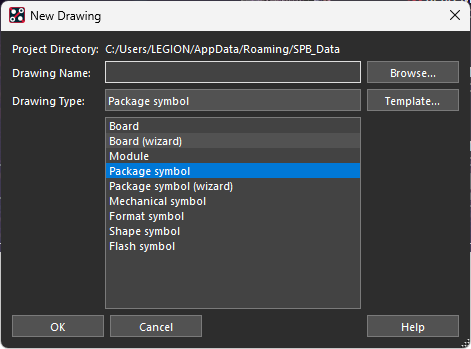

（1）新建封装文件

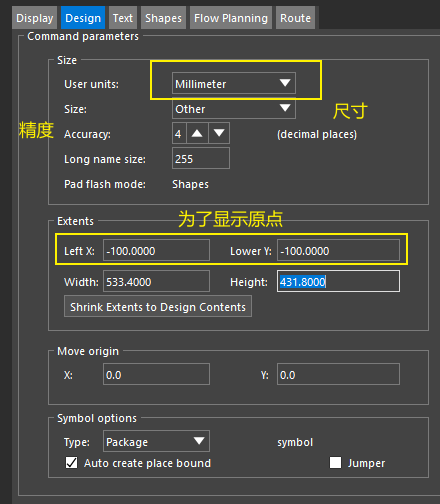

（2）设置图纸尺寸【Setup】【Design Parameters】

Left X，Lower Y 设置为负数，让中心大致居中。

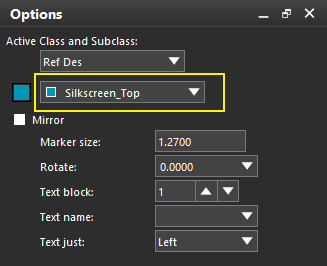

位号

【Add】【Text】

输入 #REF

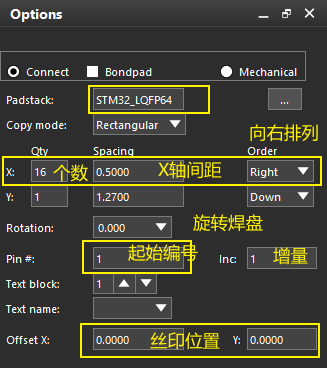

放置焊盘

【Layout】【Pins】

放置焊盘使用命令：

x X轴坐标 Y轴坐标

指定第一个焊盘的坐标（焊盘的中心）。

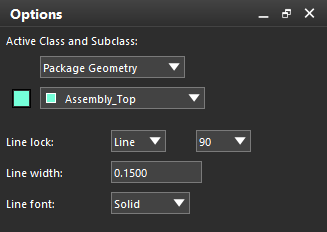

画装配线

装配线代表着一个元器件的真实大小，通常不用画，画了也用不上。

装配线可过焊盘、过孔。

【Add】【Line】

先使用 x 命令确认起始点。，然后使用 ix、iy 命令画线。

Allegro 捕获功能：

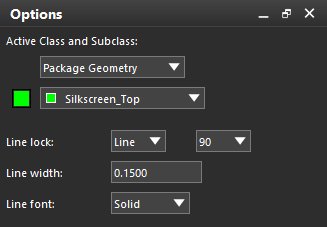

画丝印线

在这个层，线宽 0.15 mm

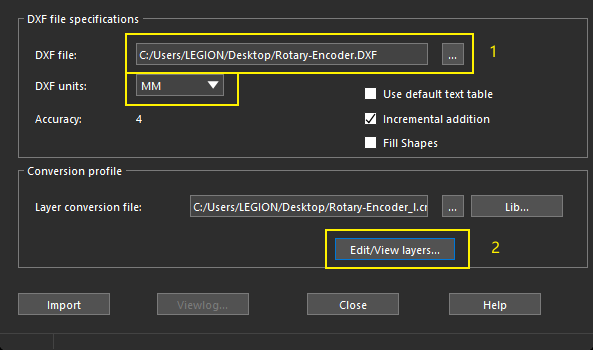

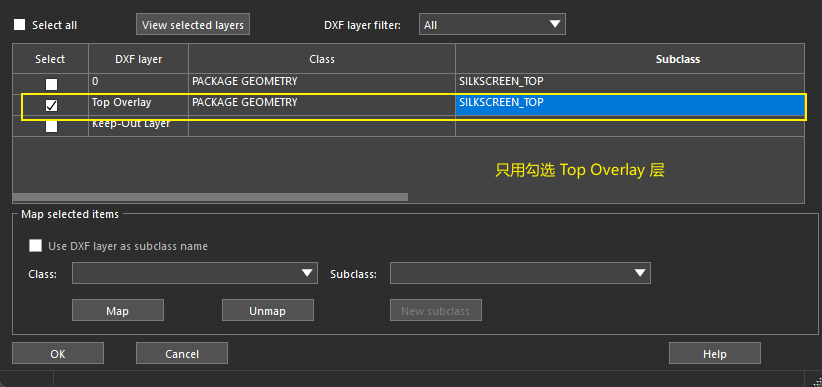

丝印 DXF 导入

Allegro 和 Pads 的圆弧都难画的要死，不如在 AD 画，然后导出丝印，再导入。

AD 版本（2024.5.2）

这样导入的话，会有一点瑕疵：

• 圆弧的两端，每一端多了个点，将多出来的点删除既可。将鼠标悬停在重叠的位置上，Ctrl+Tab可选择是哪根线。

• 圆形是由两个半圆弧组成的，因此需要删除 4 个点。或者全删掉直接重画就行了，比较方便。

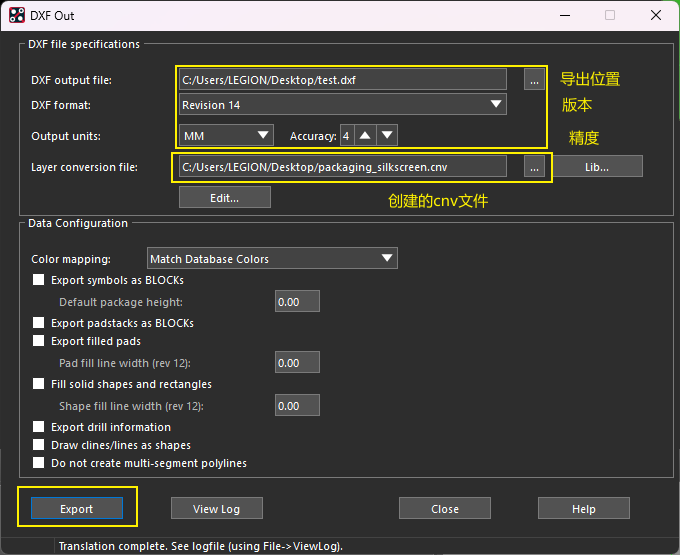

丝印 DXF 导出

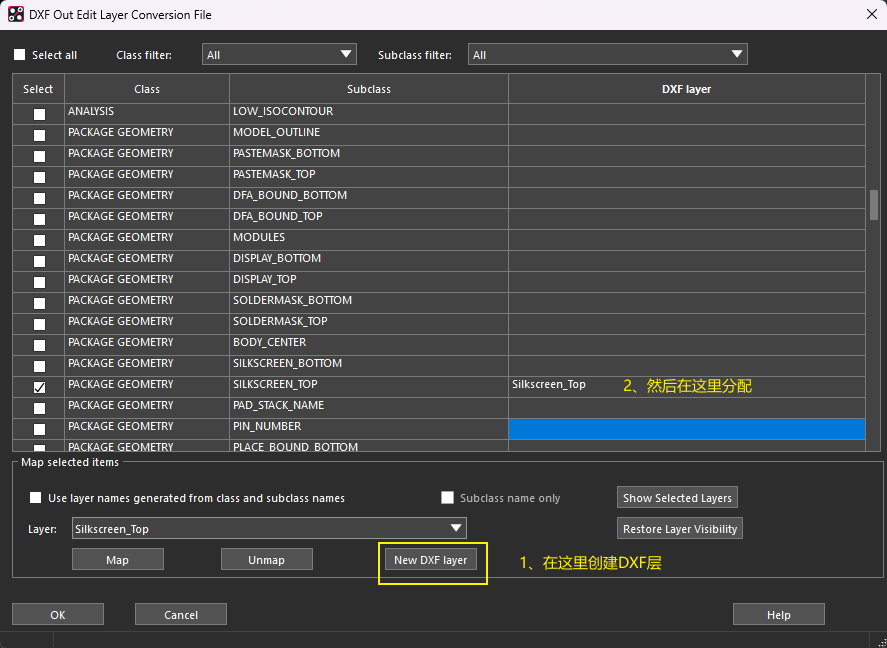

选择需要导出的层，给层分配 DXF Layer 就表示要导出这一层。

导出的图层中，0图层不要管。

会导出两个图层，导入到其他软件中时只用 PG_SILKSCREEN_TOP 图层就行了。

添加3D模型

新版本的添加3D模型的方式和旧版本的不一样，旧版本的在【Setup】【Set Package Mapping】，而新版本的没有。

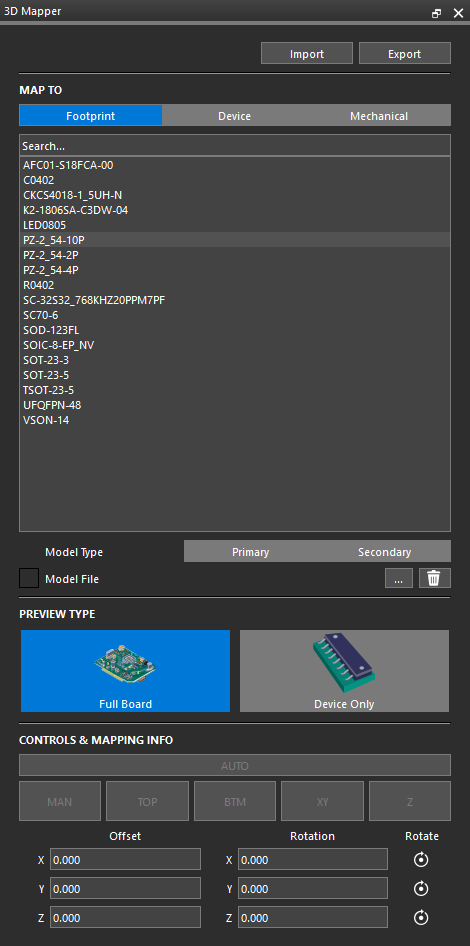

（1）打开3D管理器

（2）在这里面操作

其它

设置占地大小

设置高度

常用操作

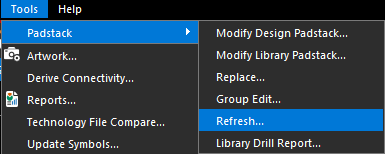

封装中更新焊盘

异形焊盘的更新

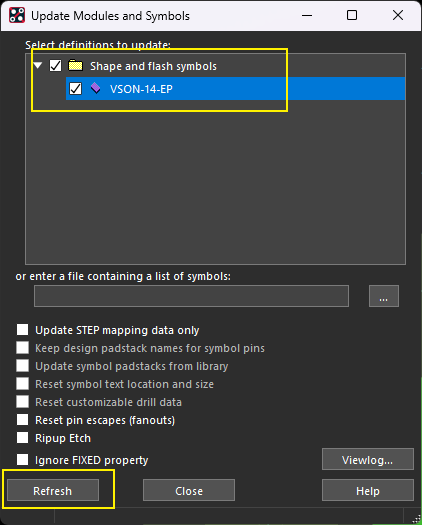

（1）如果一个封装中使用了异形焊盘，如果异形焊盘的形状改变了，更新或替换焊盘是没用的，得更新Symbol：

（焊盘是这样的，阻焊不知道是不是这样，没试过）

（2）如果之前没有阻焊层，现在添加了，直接更新焊盘，更新Symbol没用。

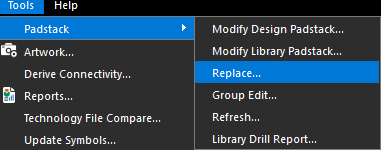

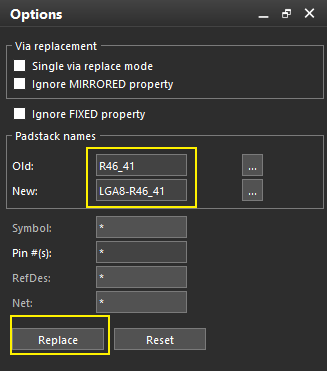

封装中替换焊盘

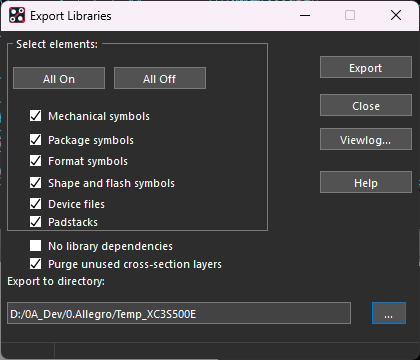

从 PCB 文件批量导出封装

【File】【Export】【Libraries】

焊盘添加管脚号

当焊盘管脚号不小心删除时。

给焊盘上添加引脚【Place】【Text】
