设计规则

一个新的PCB，物理规则和间距规则一定要设置的。

物理规则*

线宽、差分对、过孔等。

All Layers 和 By Layer 都用于物理规则设置，视图不一样罢了。

设置了 All Layers 就不需要设置 By Layer

（）

（）Neck

Neck线宽，即线宽在走线的时候可以更改线宽，在Neck线宽和普通线宽之间切换。但是Neck是有长度限制的。

走线的时候右键选择Neck Mode，鼠标右键取消

（）过孔

（）差分对规则

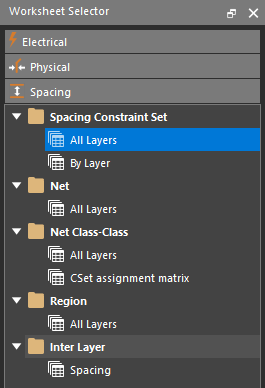

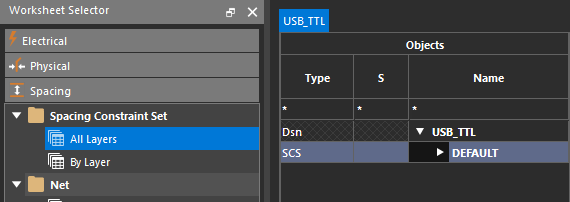

间距规则*

不同对象之间的距离。

设置地方：

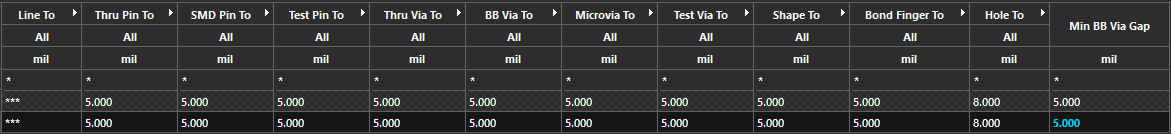

• Line To：线到其它元素

• Thru Pin To：封装里的通孔到其它元素

• SMD Pin To：贴片焊盘到其它元素

• BB Via To：过孔到其它元素

• Shape To：铜皮到其它元素

• Test Pin To：

• Thru Via To：

• Hole To：

线到线是中心距离，所以使用3W原则，应该设置为4W

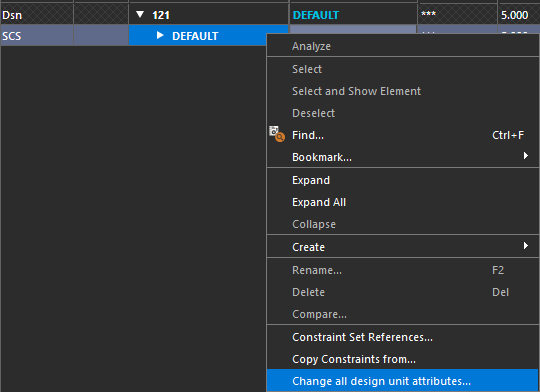

统一修改这一行的值：

电气规则

区域规则

不同区域内运用不同的规则

• 走线的区域规则

• 间距的区域规则

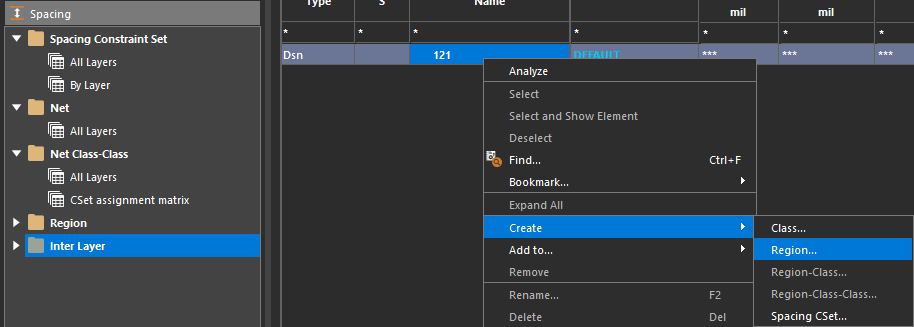

（一）创建间距区域规则并设置

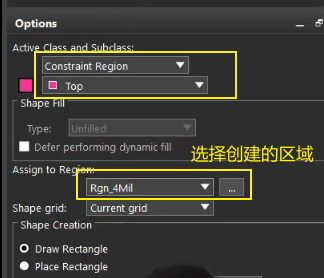

（三）绘制区域

（四）属性设置
