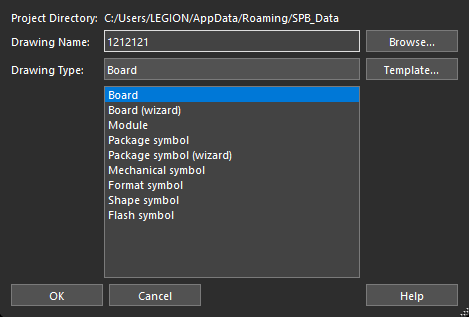

（1）新建 PCB 文件：
推荐大小设置：
Left X：-200 mm
Width：400 mm
Lower Y：-50 mm
Height：200 mm
这样设置，PCB 大致位于中心位置。
（2）17.4 以上版本打开 16 版本的 .brd 文件：
由于文件结构发生重大改变，所以高版本不能直接打开低版本的 PCB 文件。

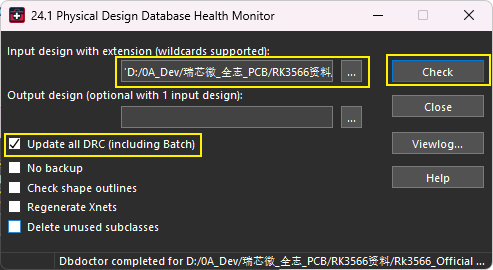

Cadence 提供了一个软件：
D:\ProgramFiles\Cadence\SPB_24.1\tools\bin\dbdoctor_ui.exe
点击 Check 后，就能打开了。

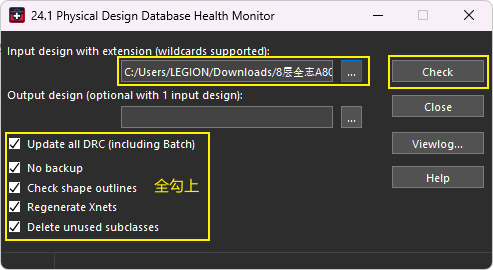

封装也可以：
一、PCB 设置

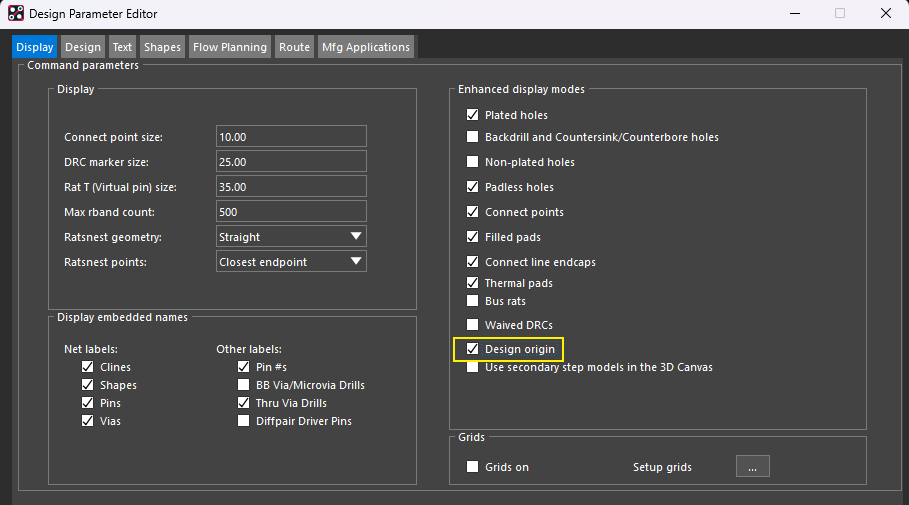

显示原点
修改原点坐标：
第一种方法：
然后在pcb上点击。
第二种方法：
直接设置原点的坐标：
这个输入的时候会发出“嘟”的声音，像是报错了，但其实没报错，输入后它会自动变成0。
设置单位和精度

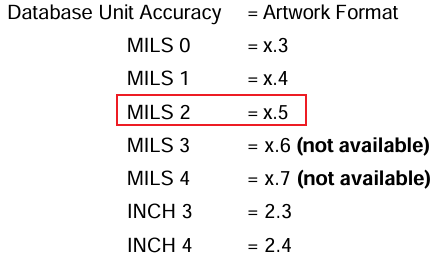

数据库精度和光绘文件精度
Allegro中，密尔单位的最大精度为小数点后2位。
参考：Design Accuracy Vs. Artwork Accuracy
二、颜色设置
颜色导出

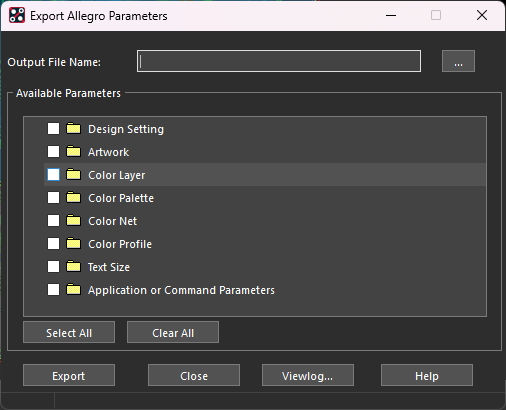

【File】【Export】【Parameters】
Color Layer：
Color Palette：
Color Net：
Color Profile：
