快捷键

快捷键设置步骤

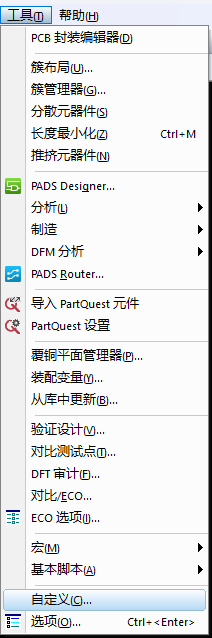

自定义：

宏命令

宏：记录你的鼠标、键盘操作，使用快捷键可执行该操作。

录制宏命令并添加快捷键：

（1）录制宏

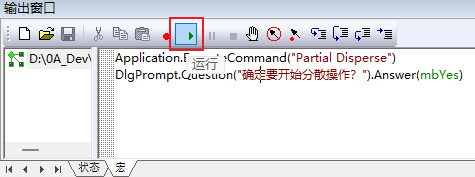

（2）点击运行保存

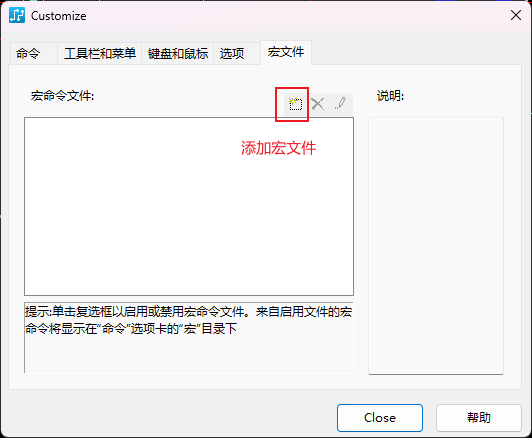

（3）加载宏文件

（4）设置快捷键

Layout快捷键设置

默认无模命令：

• ZU：开启/关闭飞线显示

• PO：

• ZZ：显示所有层

• Z层数：显示某一层

默认快捷键：

• Ctrl+H 高亮、Ctrl+U 取消高亮

• F2 走线

自定义快捷键：

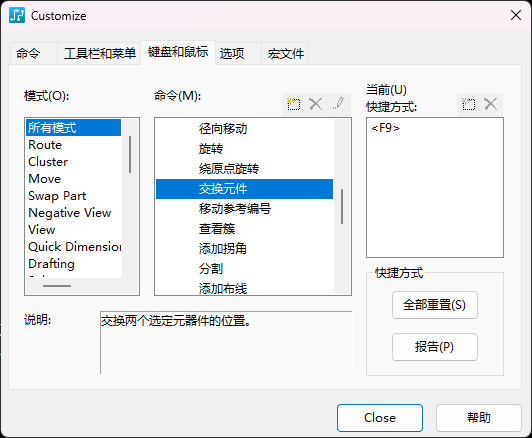

• F9：交换元件

自定义宏：

• F10：分散元件

Router 快捷键设置

自定义快捷键：

• F2：布线（默认为F3）

• F4：修线（默认为Shift+S，仍可用）

快捷键汇总

W 线宽

UM 密尔单位

UMM 毫米单位

G 修改栅格

GD 修改显示栅格

ZZ 显示所有层

Z显示某个层

PO

SO 修改原点
