原理图和 PCB 交互

Logic 与 Layout交互，点击交互按钮：

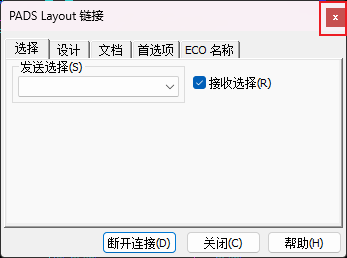

可以关掉这个弹窗，不会影响连接。

原理图栅格设置

通常：

G 100

GD 100

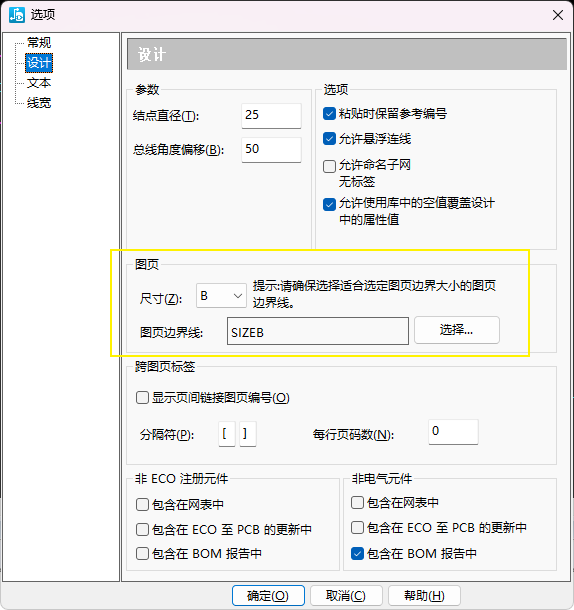

原理图大小设置

白色的是图页尺寸，黄色的是图页边界线，两个要同时更改。

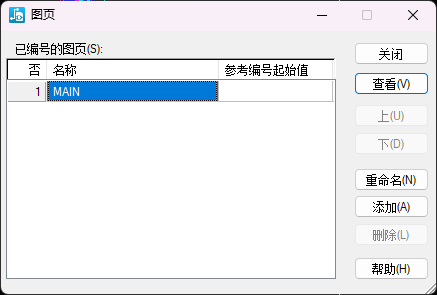

原理图页

上面可以切换图页：

元件

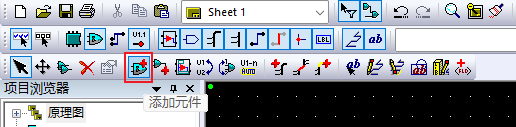

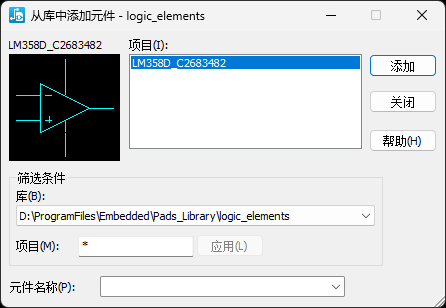

放置元件

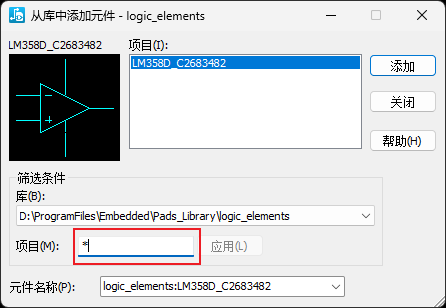

存在 * 号才能选择元件。

元件操作

（1）旋转：【 Ctrl + R 】

（2）移动：【 Ctrl + E 】

（3）复制：

• 【 Ctrl + C 】

• 按住 Ctrl，鼠标拖动

（4）粘贴：【 Ctrl + V 】

（5）剪切：【 Ctrl + X 】

（6）X 轴镜像：【 Ctrl + F 】

（7）Y 轴镜像：【 Ctrl + Shift + F 】

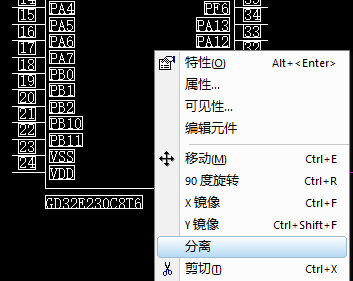

（8）分离元器件

当元件连接了很多线，但是需要把这个元件拿出来时，可以使用【分离】功能，将元件和导线分开。

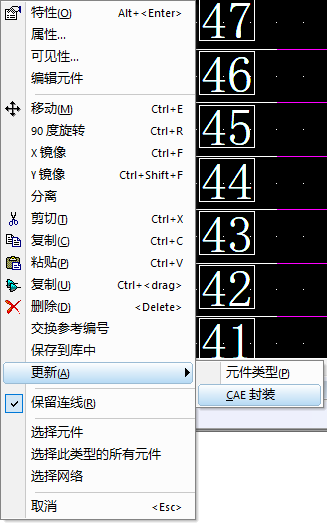

元件更新

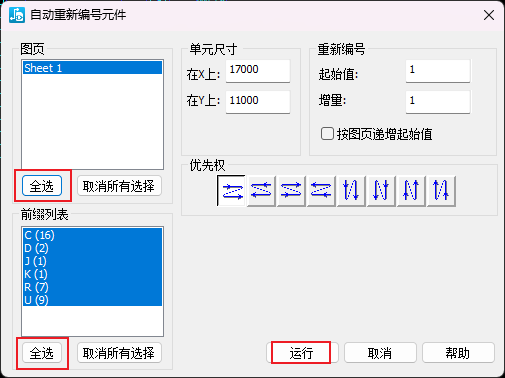

元件编号

元件查找与跳转

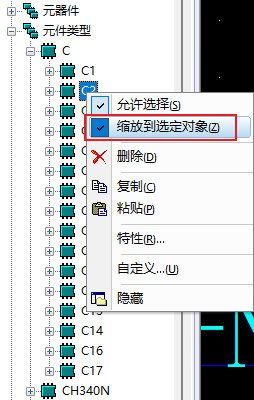

方法一，在左边自行查找，注意右键勾选“缩放到选定对象”

方法2，

输入位号，Enter跳转

方法3，使用 S 命令，如 s c1

连接

连接线

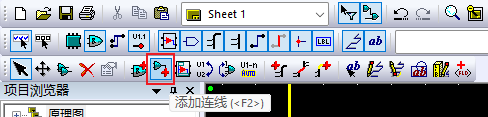

默认 F2 走线：

• 单击：

  • 空白处：拐点

  • 导线、管脚等：连接

• 双击：结束

• ESC：退出走线

在布线的状态下，右键放置GND、电源等。

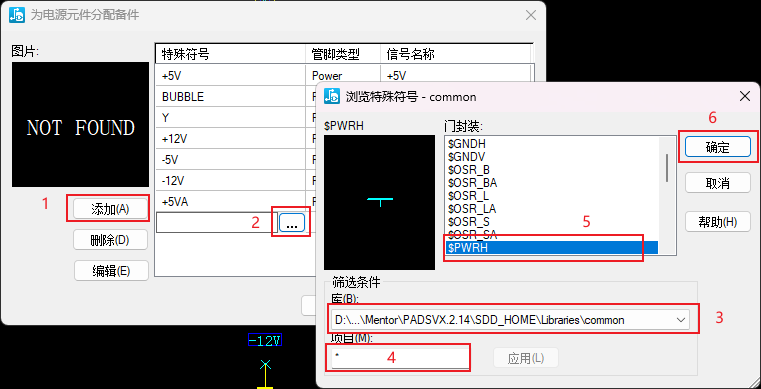

添加电源符号

保存一下，提示覆盖，确定。

连线的时候电源 Ctrl+Tab 进行选择。

网络标签

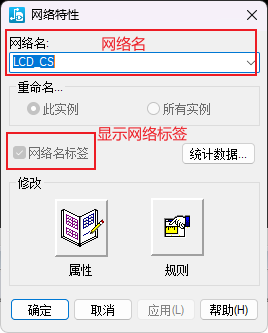

双击导线

不显示网络标签：

走线的时候右键【显示PG名称】，应该要点两次。

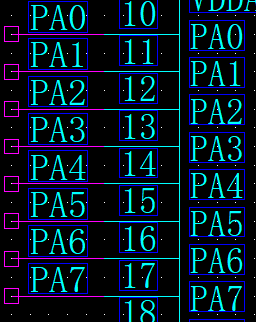

批量添加

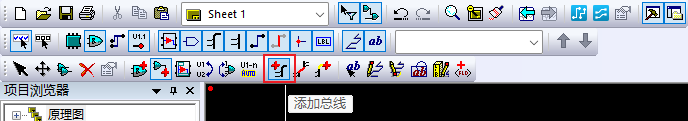

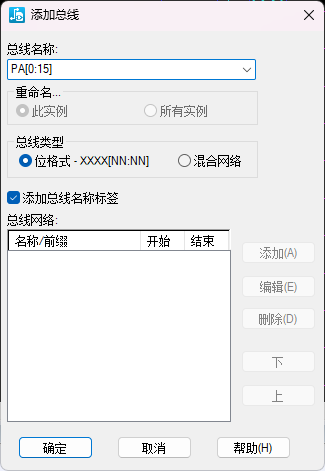

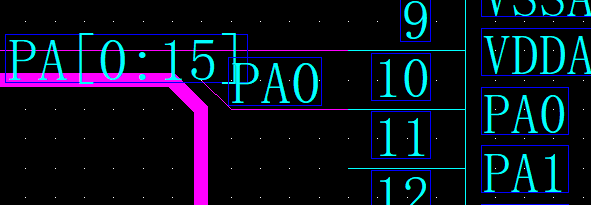

（1）画总线，[0:15] 表示从0到15

（2）画第一根连线，点到总线上。自动弹出网络标签

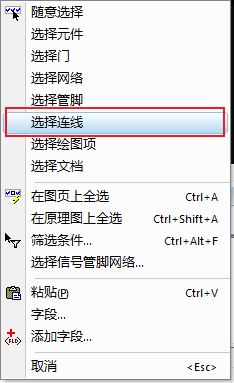

（3）空白处右键，点击【选择连线】

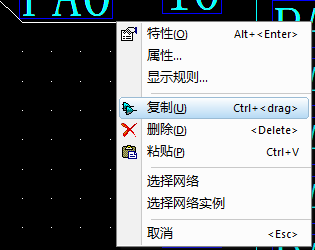

（4）点击第一根连线右键点击【复制】

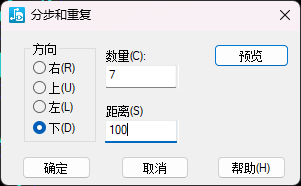

（5）然后再右键，点击【分步和重复】

栅格，取决于封装引脚的间隔。

（6）最后把总线删了就行了

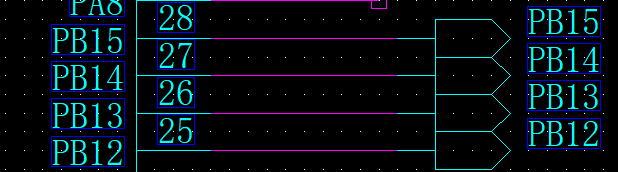

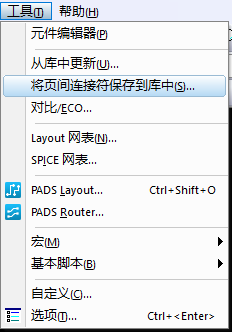

页间连接符

网络标签只能在同一图页下使用，跨图页使用页连接符。

在走线的状态下右键点击【页间连接符】。

批量添加

需要注意到是，这个要在有网络标签的基础上才行。

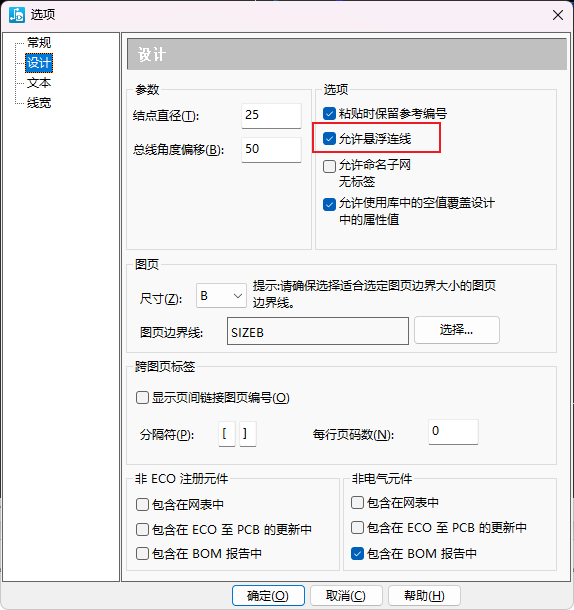

（1）Ctrl+Enter 进入设置，然后把【允许悬浮连线】不勾选

（2）有两种方法

1、如果前面搞网络标签的时候没有删除总线，现在直接把总线删了，就会变成页间连接符了。

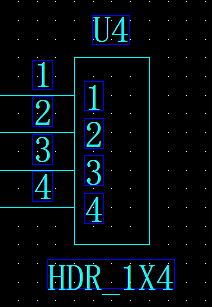

2、如果没有总线，随便找个元件。

和需要添加页间连接符的引脚连接。

（3）然后把这个元件删除就会自动生成页间连接符了

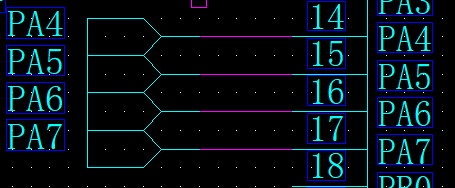

但是在右边会出现一个问题，页间连接符反过来连接了，就这样就行了。

但是看着比较难受，没找到批量修改的方法，只能手动一个个修改。

对于不规则的命名，用这种方法，可以批量拉出芯片引脚的导线出来，再修改网络名称就方便多了。

非电气对象

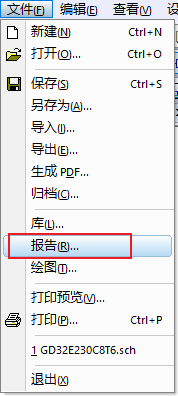

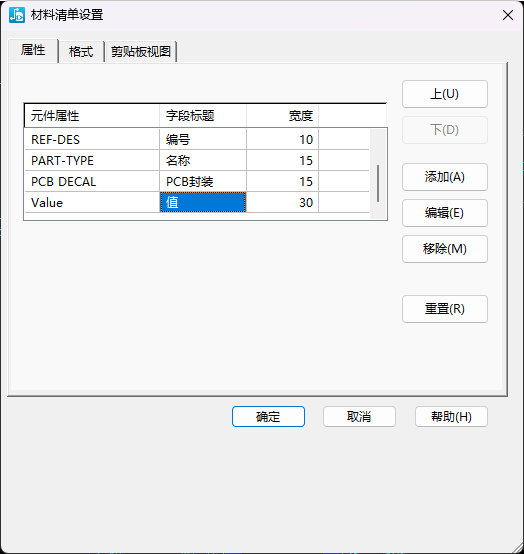

BOM导出

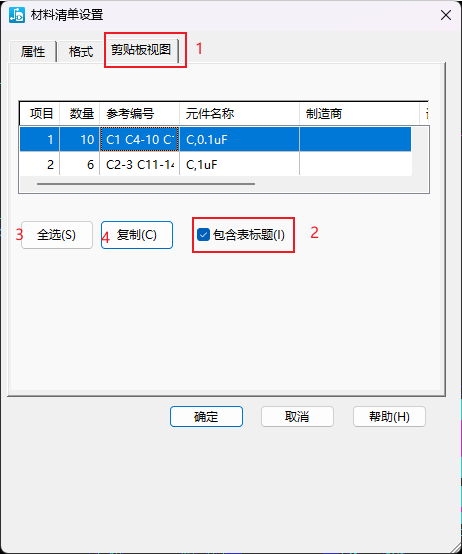

自定义输出内容：

复制粘贴到 Excel 表格中就行了。

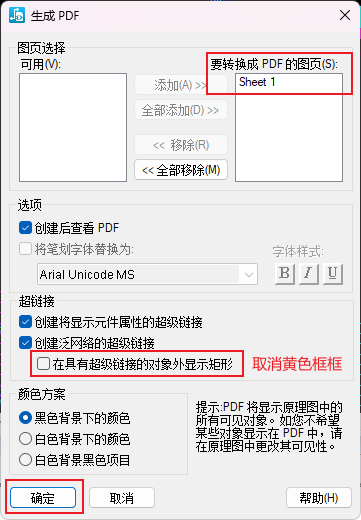

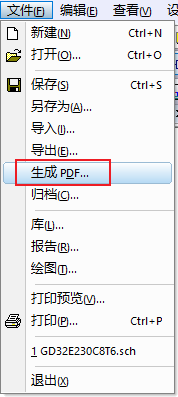

PDF 输出
