方法一：先创建元件再创建CAE封装

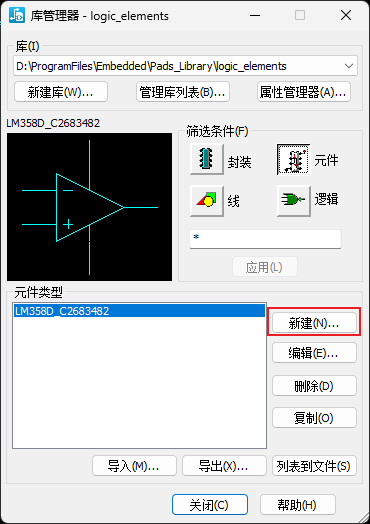

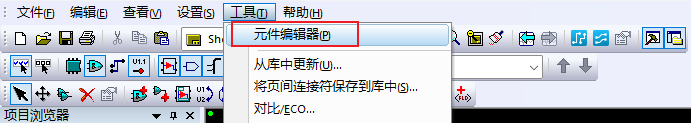

（1）新建元件
或者

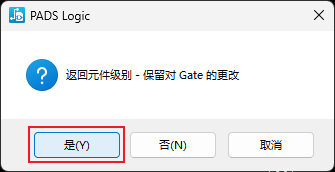

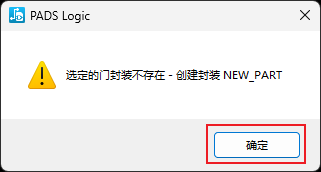

（2）打开封装编辑工具栏
（3）绘制元件
这里面的栅格好像是没有单位的。
CAE 封装只能在pads中画，无法导入cad画的。
格点要满足 10 的整数倍，一般用 50，遇到难画的图形就减小一点，看情况。
g：设置设计栅格
gd：设置显示栅格
这两个通常设置为一样。
绘制直线：
AA任意角度走线
AO 90度走线
AD 45度走线
双击鼠标左键完成绘制
REF：位号
NEW_PART：元件名称

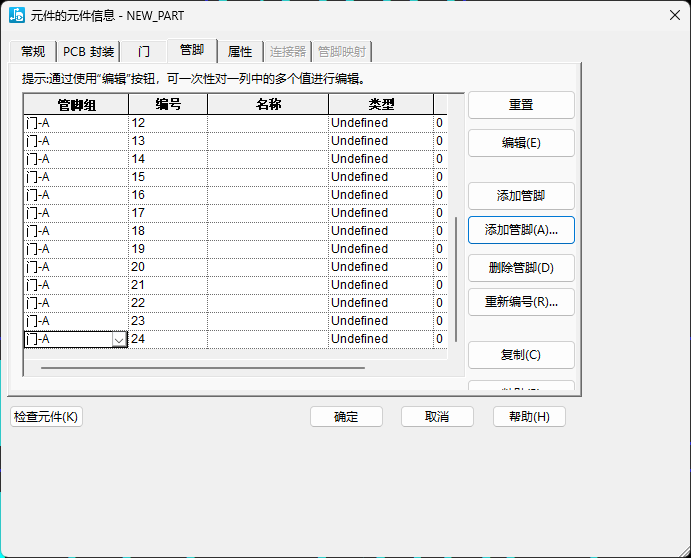

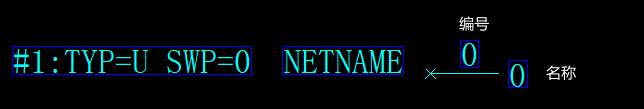

（4）添加管脚
（若有很多管脚，就使用CAE封装向导。）
Ctrl + F X轴镜像 Ctrl + Shift + F y轴镜像

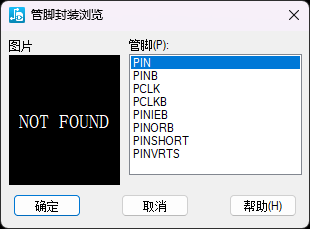

如果找不到管脚，说明没添加系统库。
把安装目录下 PADSVX.2.14\SDD_HOME\Libraries\common.pt9 这个文件添加到库中就行了。
（5）设置元件属性

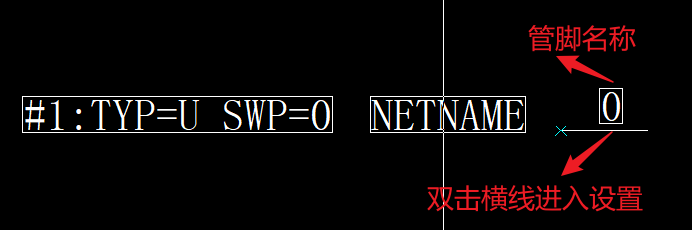

修改管脚名称：
添加 PCB 封装：

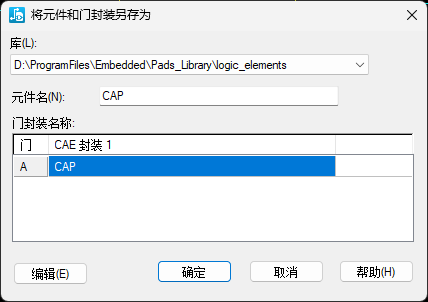

（6）保存

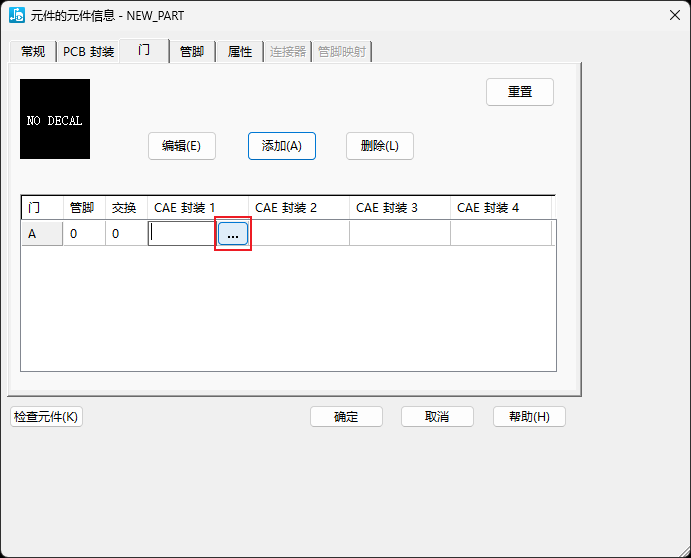

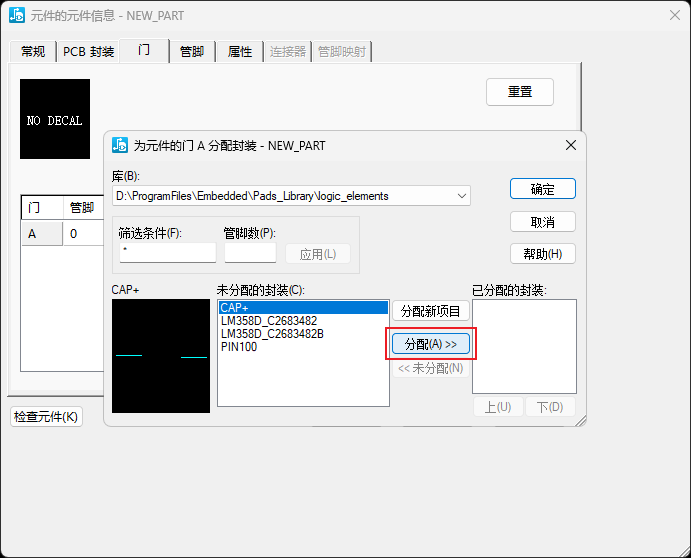

这个门Gate就是Part部分的意思，比如一个四运放芯片有4个部分。
元件 = CAE封装 + PCB封装
CAE封装用于原理图中，PCB封装用于PCB中。
通常元件名和CAE封装名保持一致既可，主要保存的库。
方法二：先创建CAE封装再创建元件

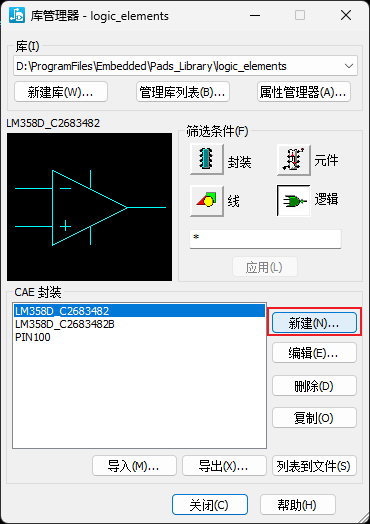

（1）新建CAE封装
（2）绘制图形和添加管脚

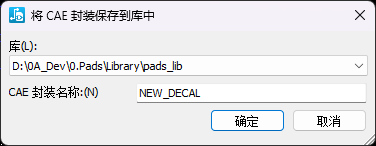

（3）保存CAE封装
（4）创建元件
（5）编辑元件参数

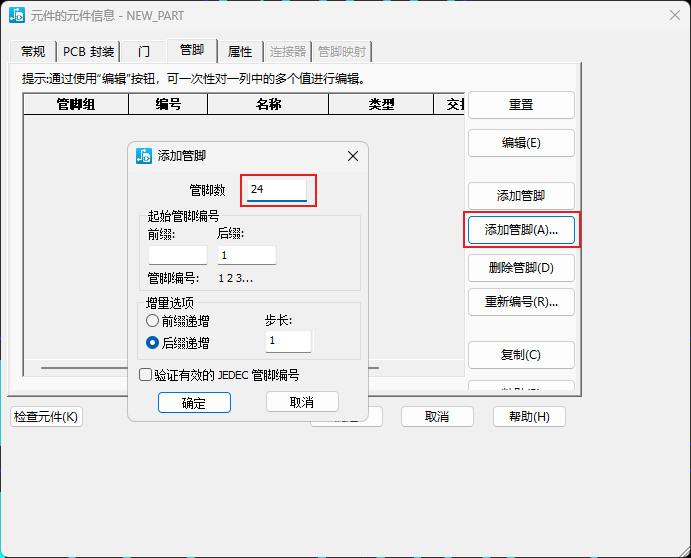

（6）添加管脚
最后保存一下既可。

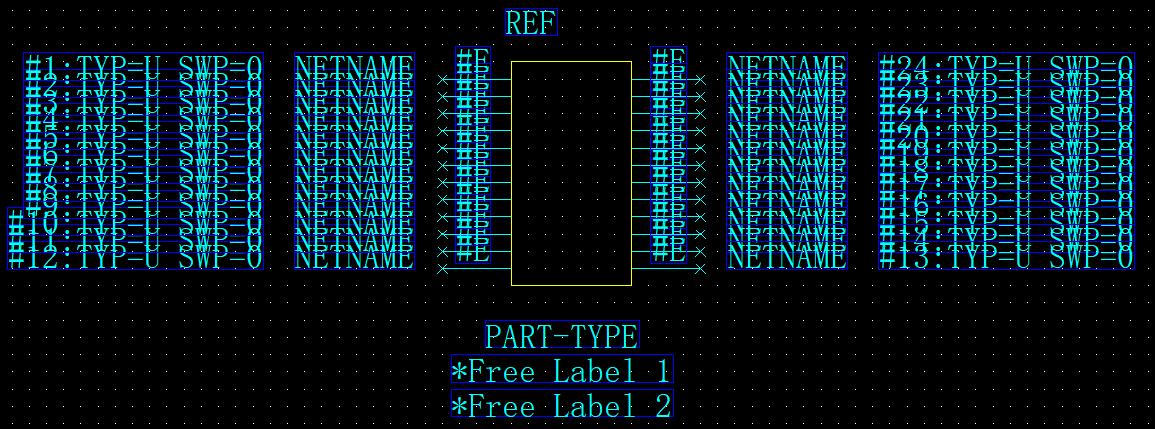

绘制 CAE 封装
太难用了，鼠标总是不好选中。

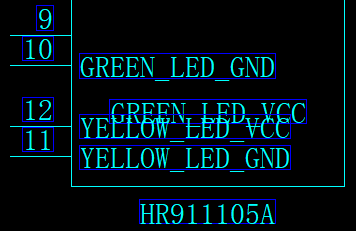

bug：文字错位
只能把这个管脚删了，但是一删后面全乱了，得手动调整移动管脚，或者设置管脚号，麻烦。
多 Part 元件绘制
在方法二的基础上，搞多个CAE封装，然后编辑电参数的时候，添加门既可。
使用 Excel 创建

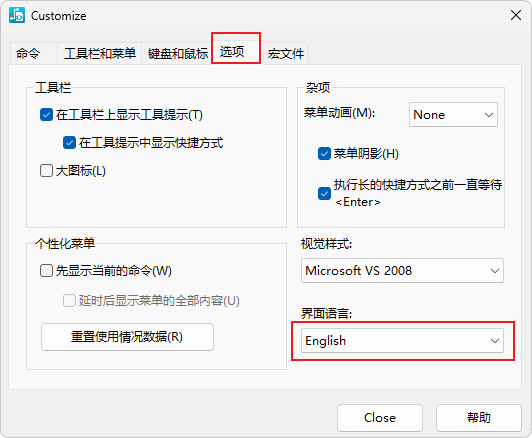

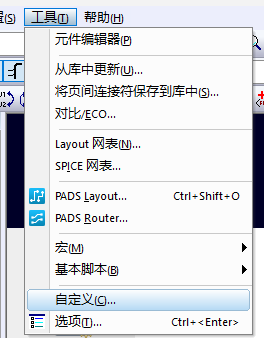

（1）将 pads 改为英文
