在硬件确实连接的情况下，gpio没有输出，可能的原因：

时钟没开
没正确初始化
一些特殊引脚如PC13不适合作为gpio，灌电流能力弱啥的
一标准库中默认的是复用功能，需显式的修改为gpio功能

一个案例：使用spi功能

虽然PB15没有复用

  GPIO_PinAFConfig(GPIOB, GPIO_PinSource13, GPIO_AF_0);
  GPIO_PinAFConfig(GPIOB, GPIO_PinSource14, GPIO_AF_0);

但是：

SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_RxOnly;

设置了双线，PB15就被强制复用了。

所以PB15虽然初始化了GPIO，但还是用不了，改为单线接收既可。

GPIO 概念

GPIO（General-purpose input/output）为通用输入输出端口，是所有的 MCU 必不可少的外设之一。

GPIO、端口、引脚的概念：

引脚（Pin）：物理硬件接口，如 PA1
端口（Port）：将引脚按逻辑分组，由寄存器统一控制，如 GPIOA
GPIO：引脚最基本的输出输出功能。

引脚复用，是指将引脚配置为其它外设的功能，如ADC、定时器等，最大化引脚利用率。

GPIO 工作模式：

高低电平定义：

以通过软件配置来进行控制，，，GPIO引脚需要与外设连接在一起，以实现和外设的通信、控制以及采集和捕获等功能。

高低电平的定义：一般电平采用都是TTL电平信号，TTL电平信号规定：+5V等价于逻辑“1”，0V等价于逻辑“0”，但实际上电平有一定的范围：>2.4V就表示高电平，<0.4V就表示低电平。

查看引脚功能

引脚类型：

S：电源供应引脚
I：仅输入
I/O：输入/输出

引脚特性：

TTa：可以容忍3.3V，且支持ADC/DAC模拟功能。
FT：可以容忍5V，FT的也支持ADC/DAC模拟功能啊，所以就很奇怪，为什么上面的不直接写成TT。
B：BOOT0引脚
RST：复位引脚，内部有弱上拉电阻。

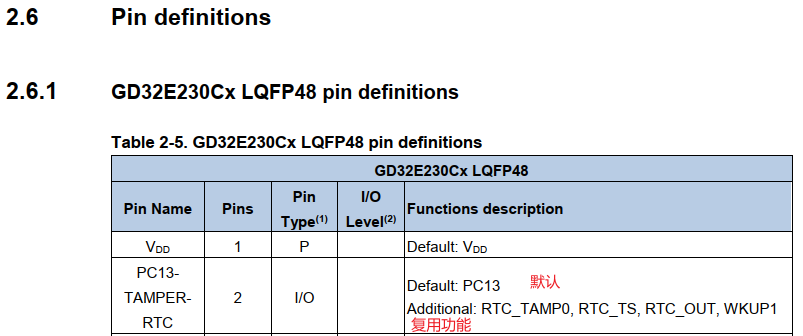

复用功能和附加功能是互斥的，使用复用功能或附加功能后，引脚就无法再手动控制了。

复用功能：外设功能复用，通过 GPIOx_AFR 寄存器选择。
附加功能：引脚特殊的功能，这个功能不受GPIO相关的寄存器控制，而是由对应的外设寄存器直接控制的。比如ADC1将PA7（附加功能为ADC12_IN7）引脚作为输入引脚。就是你想要使用这个功能，不是通过GPIO的寄存器设置的，是使用外设的寄存器直接设置的。

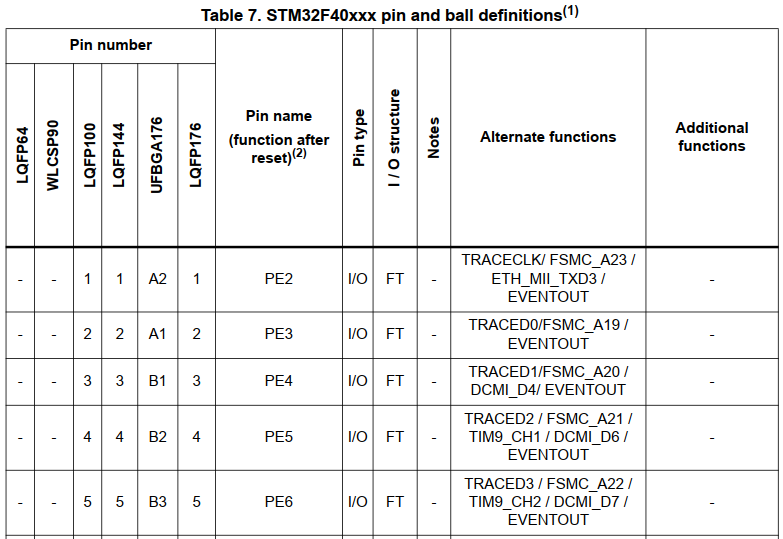

（1）对于F405、F407系列

在数据手册（Datasheet）中找到【pin and ball definitions】

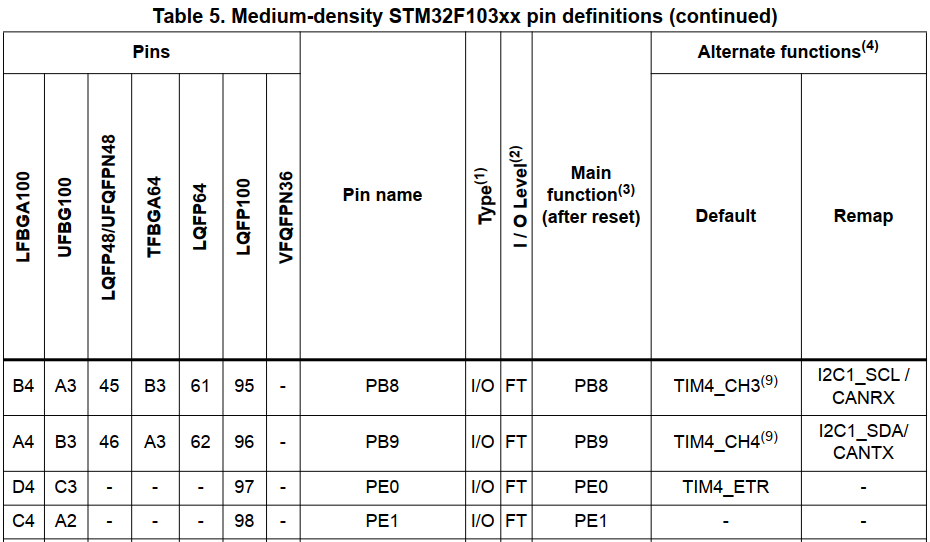

（2）对于F103x、F051x系列

在数据手册（Datasheet）中找到【pin definitions】

区别在于：

对于F4：引脚初始化的时候就设置复用了。
对于F1：开启了外设后，它有默认的引脚。引脚初始化后需手动重映射。

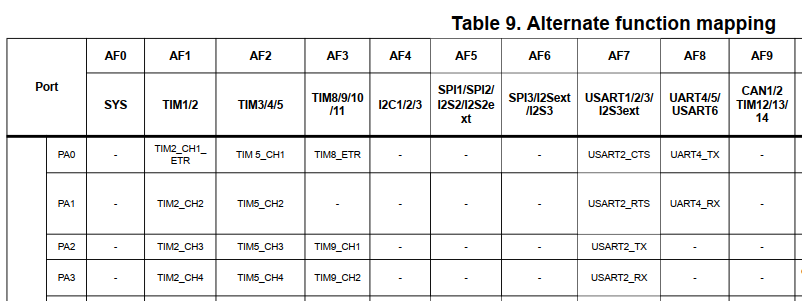

对于引脚的复用，有专门的表，看起来更方便：

重映射就是改变外设默认的引脚，前提是修改的那些引脚具有外设的功能。

GD32：

Datasheet：

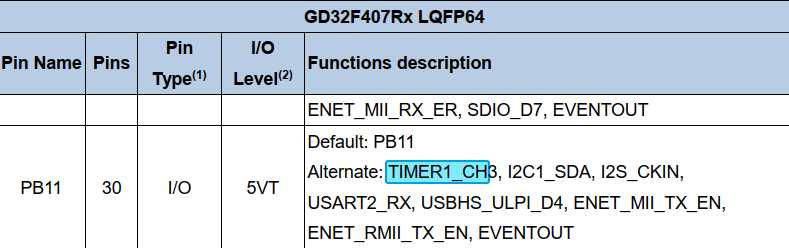

（1）查找外设可用的引脚

比如搜索 TIMER1_CH

假设根据项目，选择了 PB11 引脚。

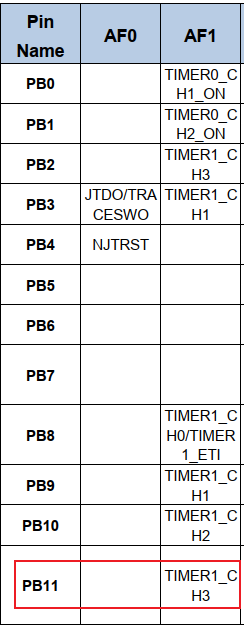

（2）根据 PB11 引脚，在表中找到对应外设（TIMER1）的复用号 AF?

GPIO 模式

输入：

浮空输入（默认）
模拟输入
上拉输入
下拉输入

输出：

推挽输出
开漏输出
复用推挽输出
复用开漏输出

GPIO 操作

引脚初始化

工作模式

工作速度：边沿转换速度。

应用场景	推荐速度	说明
LED控制、按键检测	2MHz~10MHz	信号边沿平缓，抗干扰强，适合长线传输或高噪声环境（如工业控制）。
UART、单线传感器（DHT11）	10MHz	中等速度，兼顾稳定和响应。
SPI（≤10MHz）、普通PWM	50MHz	确保信号边沿陡峭，减少畸变。
高频PWM（>20kHz）、SDIO	100MHz	避免信号延迟导致时序错误，但会增加功耗和电磁干扰EMI。

上拉电阻

完整代码：



// 多个引脚使用|分隔

F0 标准库：

RCC_AHBPeriphClockCmd(RCC_AHBPeriph_GPIOA | RCC_AHBPeriph_GPIOB, ENABLE);


GPIO_InitTypeDef gpio_init_struct;
gpio_init_struct.GPIO_Pin = GPIO_Pin_3 | GPIO_Pin_4;
gpio_init_struct.GPIO_Mode = GPIO_Mode_OUT;
gpio_init_struct.GPIO_Speed = GPIO_Speed_50MHz;
gpio_init_struct.GPIO_OType = GPIO_OType_PP;
gpio_init_struct.GPIO_PuPd = GPIO_PuPd_UP;
GPIO_Init(GPIOB, &gpio_init_struct);

引脚重置

读引脚

GPIO_PinState HAL_GPIO_ReadPin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)

写引脚

void HAL_GPIO_WritePin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin, GPIO_PinState PinState)

例如：

// 置 1
HAL_GPIO_WritePin(GPIOn, GPIO_PIN_x |GPIO_PIN_x, GPIO_PIN_SET);
// 清 0
HAL_GPIO_WritePin(GPIOn, GPIO_PIN_x |GPIO_PIN_x, GPIO_PIN_RESET);

翻转电平

void HAL_GPIO_TogglePin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)

例如：

HAL_GPIO_TogglePin(GPIOn, GPIO_PIN_x);

使用寄存器方式操作GPIO

寄存器方式设置引脚输入输出：

#define SDA_IN()                                                               \
  {                                                                            \
    GPIOB->MODER &=~ (3 << (7 * 2));                                           \
    GPIOB->MODER |= 0 << 7 * 2;                                                \
  } // 输入模式

一个引脚使用两位控制，这里是PB7，所以是第14、15位。

3 为二进制的11，先清除，再设置。

寄存器方式设置引脚输出电平：

表示寄存器地址：

#define GPIO1_DR 			*((volatile unsigned int *)0X0209C000)

(unsigned int *)0X0209C000：0X0209C000 只是一个数字而已，将其强制转换为一个指针类型的表达式，就像指针变量，指针变量的值为 0X0209C000
(volatile unsigned int *)0X0209C000：volatile 告诉编译器指向的 unsigned int 随时可能被硬件修改，禁止优化。
*((volatile unsigned int *)0X0209C000)：指针解引用，取 0X0209C000 地址处的值。

((volatile unsigned int )0x0209C000) 是一个左值表达式，所以能GPIO1_DR = 1;这种写法
