装配图 PDF

方便焊接时查看。

（1）光绘设置

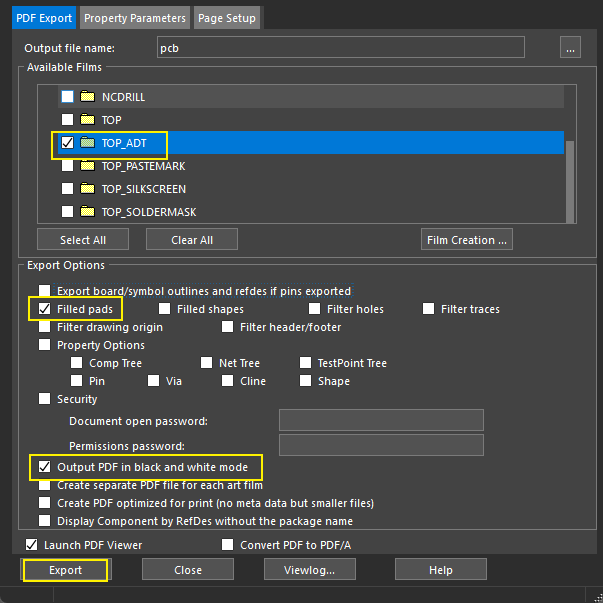

（2）导出

【File】【Export】【PDF】

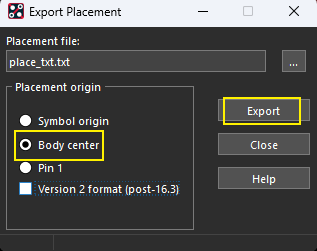

坐标文件

需要 SMT 贴片的时候导出。

【File】【Export】【Placement】

元件封装的原点位置，通常为中心位置。

所以画封装的时候，推荐原点在中心。

生成 txt 文件后，可复制到 Excel 中。

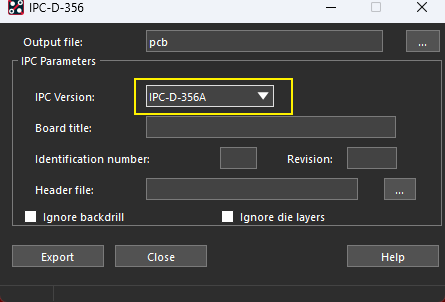

IPC网表

文件后缀 .ipc

【File】【Export】【IPC 356...】

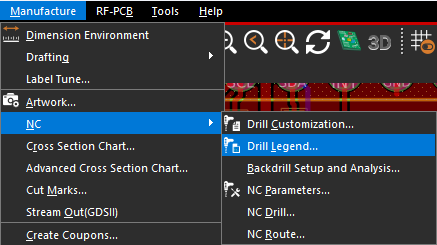

钻孔表

不需要设置参数，直接生成就行。

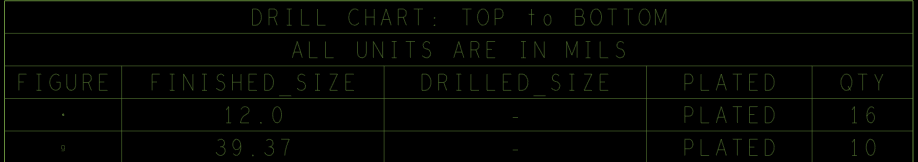

生成后在PCB中多了一张表：

• FIGURE：钻孔符号

• FINISHED_SIZE：钻孔大小

• PLATED：是否为金属内壁

• QTY：数量
